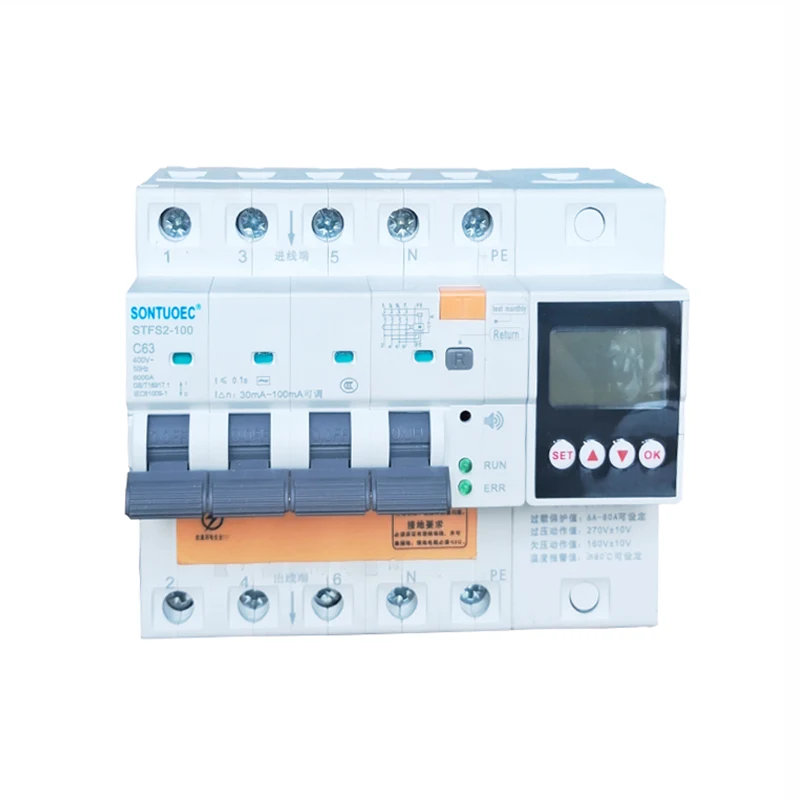

100 ए 2 पी 4 पी मल्टीफंक्शनल आरसीबीओ

एसटीएसएफ 2-100 100 ए 2 पी 4 पी मल्टीफंक्शनल आरसीबीओ एसी 50/60 हर्ट्जसाठी योग्य आहे, 230 व्ही -400 व्हीच्या व्होल्टेजसह सर्किटमध्ये रेट केलेले आहे आणि जेव्हा अ‍ॅपरसन इलेक्ट्रोक्युटेड किंवा पॉवर ग्रिड लीक आहे तेव्हा 100 ए रेटेड प्रवाह. जेव्हा गळती, ओव्हरव्होल्टेज आणि अंडरव्होल्टेज सेट मूल्यांपर्यंत पोहोचतात, तेव्हा अवशिष्ट चालू सर्किट ब्रेकर द्रुतगतीने कमी कालावधीत त्वरीत कार्य करू शकतो. जेव्हा अवशिष्ट चालू सर्किट ब्रेकरचे देखरेख तापमान सेट मूल्यापर्यंत पोहोचते तेव्हा देखरेख ग्राउंड वायर कनेक्ट केलेले नाही. कनेक्ट केलेले असताना, उत्पादन कर्मचारी आणि विद्युत उपकरणांच्या सुरक्षिततेचे संरक्षण करण्यासाठी अलार्म ध्वनी उत्सर्जित करते आणि ते टाळू शकते पॉवर ग्रिडमधील ओव्हरव्होल्टेजमुळे झालेल्या उपकरणांचे नुकसान टाळता. ओव्हरलोड, शॉर्ट सर्किट, गळती, ओव्हरव्होल्टेज अंडरव्होल्टेज आणि ओव्हरटेम्पेरेचर प्रोटेक्शन फंक्शन्स देखील सामान्य परिस्थितीत मधूनमधून विद्युत उपकरणे चालू आणि बंद करण्यासाठी वापरली जाऊ शकतात लाइटिंग सर्किट्स, विशेषत: औद्योगिक आणि व्यावसायिक प्रकाश वितरण प्रणालींसाठी योग्य. उत्पादनामध्ये इतर समान उत्पादनांपेक्षा लहान व्हॉल्यूम, कॉम्पॅक्ट स्ट्रक्चर आणि चांगली किंमत-प्रभावीपणा आहे. त्याचे एक सुंदर स्वरूप आहे, उच्च ब्रेकिंग क्षमता घरगुती उर्जा वितरणासाठी चांगली निवड करते. हे उत्पादन जीबी/टी 16917.1 आणि आयईसी 61009-1 मानकांचे पालन करते आणि सीई प्रमाणपत्र प्राप्त केले आहे.

मॉडेल:STFS2-100

चौकशी पाठवा

उत्पादन वर्णन

मॉडेल	एसटीएफएस 2-100 इलेक्ट्रोइक प्रकार
अवशिष्ट वर्तमान वैशिष्ट्यपूर्ण	एसी
मानक	आयईसी/एन 61009-1
रेट केलेले संवेदनशीलता △ n	0.03,0.1,0.3
पोल क्र	ध्रुव: 1 पी+एन+पीई; 3 पी+एन+पीई
रेटेड करंट (अ)	6 ए, 10 ए, 16 ए, 20 ए, 25 ए, 32 ए, 40 ए, 63 ए, 80 ए, 100 ए
रेट केलेले व्होल्टेज (v)	240/415v; 230/400v
रेट केलेले अवशिष्ट ऑपरेटिंग करंट	10 एमए, 30 एमए, 100 एमए, 300 एमए, 500 एमए
रेट केलेले सशर्त अवशिष्ट शॉर्ट सर्किट चालू	6 का
इलेक्ट्रो-मचनिकल सहनशक्ती	4000 पेक्षा जास्त चक्र
कार्य:	गळती संरक्षण, ओव्हरलोड चालू संरक्षण, शॉर्ट सर्किट संरक्षण, व्होल्टेज संरक्षणाखाली, ओव्हर व्होल्टेज संरक्षण, रेट केलेले चालू/ व्होल्टेज समायोज्य, तापमान संरक्षण ， वॉटर इनग्रेस अलार्म वगैरे.

आसपासचे हवेचे तापमान Placed

1. सभोवतालचे हवेचे तापमान -5 1 सी पेक्षा कमी नसावे,+40 से. पेक्षा जास्त नाही आणि दैनंदिन सरासरी मूल्य+35 से. पेक्षा जास्त नाही.

२. उंची: स्थापना साइटची उंची 2000 मीटरपेक्षा जास्त नसावी.

3. atmospearic अटी

हवा स्वच्छ आहे आणि जास्तीत जास्त+40 'सेल्सिअस तापमानात, हवेची सापेक्ष आर्द्रता 50%पेक्षा जास्त नाही. कमी तापमानात उच्च सापेक्ष आर्द्रतेस परवानगी आहे, जसे की+20 सी,

सापेक्ष आर्द्रता 90%पेक्षा जास्त नसावी. तापमान बदलांमुळे अधूनमधून मध्यम संक्षेपणामुळे, योग्य उपाययोजनांकडे लक्ष दिले पाहिजे.

4. इंस्टॉलेशन कॅटेगरी इंस्टॉलेशन कॅटेगरीज ली आणि III आहेत

सध्याची आणि खांबाची संख्या

100 ए: हे सूचित करते की आरसीबीओला 100 एएमपीएस रेट केले गेले आहे. सध्याचे रेटिंग हे वर्तमानाचे कमाल मूल्य आहे जे सर्किट ब्रेकर जास्त गरम किंवा नुकसान न करता सतत वाहून नेऊ शकते.

2 पी, 4 पी: येथे “पी” म्हणजे खांबाची संख्या, म्हणजेच सर्किट ब्रेकर जोडल्या जाऊ शकते अशा सर्किट टप्प्यांची संख्या. 2 पी म्हणजे सर्किट ब्रेकर दोन सर्किट टप्प्यांशी (सामान्यत: अग्नि आणि शून्य) कनेक्ट केले जाऊ शकते, तर 4 पी म्हणजे ते चार सर्किट टप्प्यांशी जोडले जाऊ शकते (सामान्यत: तीन-चरण आग आणि शून्य).

मल्टीफंक्शनल

मल्टीफंक्शनल सूचित करते की हे 100 ए 2 पी 4 पी मल्टीफंक्शनल आरसीबीओ विविध प्रकारच्या संरक्षण कार्यांसह सुसज्ज आहे. मूलभूत ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षणाव्यतिरिक्त, हे गळती संरक्षण, अंडरव्होल्टेज संरक्षण, ओव्हरव्होल्टेज संरक्षण इत्यादी देखील प्रदान करू शकते. तापमान संरक्षण ， वॉटर इनग्रेस अलार्म ， समायोज्य चालू आणि व्होल्टेज- हे संरक्षण आरसीबीओला सर्किट्स आणि उपकरणे अधिक व्यापक संरक्षण प्रदान करण्यास अनुमती देते.

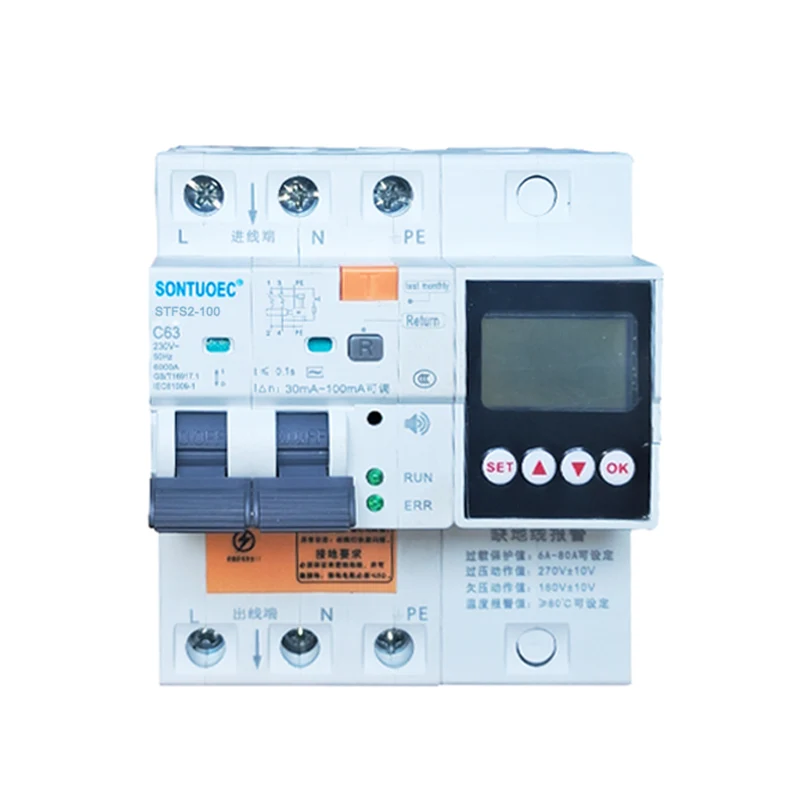

100A 2p 4p Multifunctional RCBO

चेतावणी!

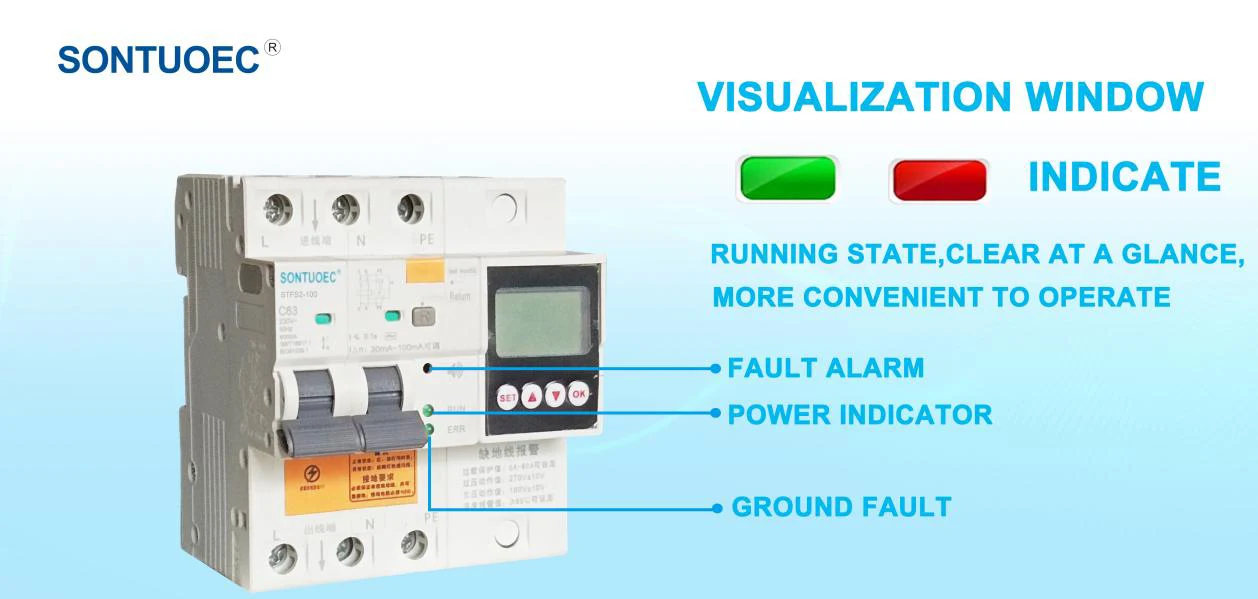

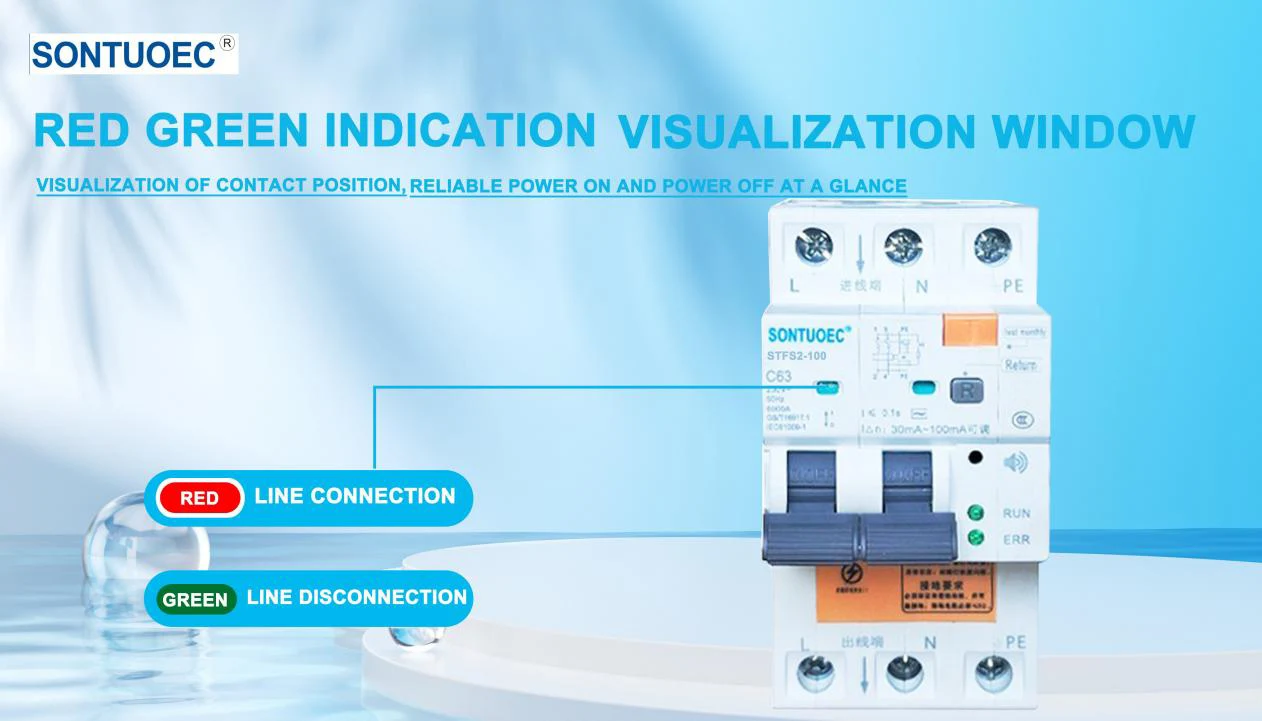

चेतावणी सामान्य स्थिती: ग्रीन लाइट चालू;

असामान्य स्थिती: प्रकाश बंद आहे

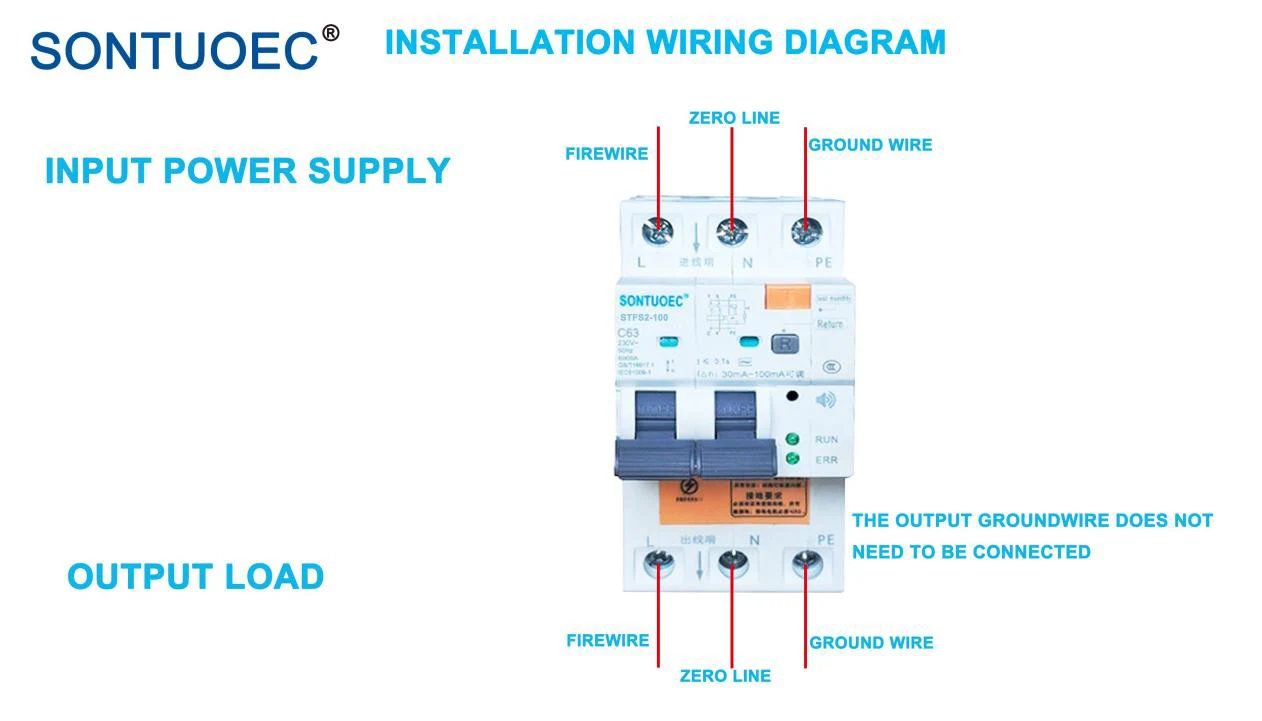

ग्राउंडिंग आवश्यकता:

येणा ground ्या ग्राउंड वायर आणि ग्राउंडिंग वायर आहे हे सुनिश्चित करण्यासाठी आवश्यक आहे आणि ग्राउंडिंग रेझिस्टन्स एस 5 क्यू असणे आवश्यक आहे!

अनुप्रयोग परिदृश्य

आरसीबीओकडे विविध प्रकारचे संरक्षण कार्ये असल्याने, बहुतेकदा हे सर्किट्समध्ये वापरले जाते ज्यांना वैयक्तिक सुरक्षा आवश्यक असते, जसे की प्रकाश, कमकुवत शक्ती आणि घरे आणि सार्वजनिक ठिकाणी विद्युत उपकरणे. ही ठिकाणे बर्‍याचदा पाणी आणि ओलावा द्वारे दर्शविली जातात, ज्यामुळे गळती अपघात सहज होऊ शकतात. याव्यतिरिक्त, आरसीबीओचा वापर औद्योगिक विद्युत प्रणालींमध्ये देखील केला जाऊ शकतो जेथे मानवी सुरक्षा ही एक पूर्वस्थिती आहे, जसे की परिघीय प्रकाश नियंत्रण सर्किट्स, रडार सिस्टम आणि भूवैज्ञानिक अन्वेषण उपकरणे.
