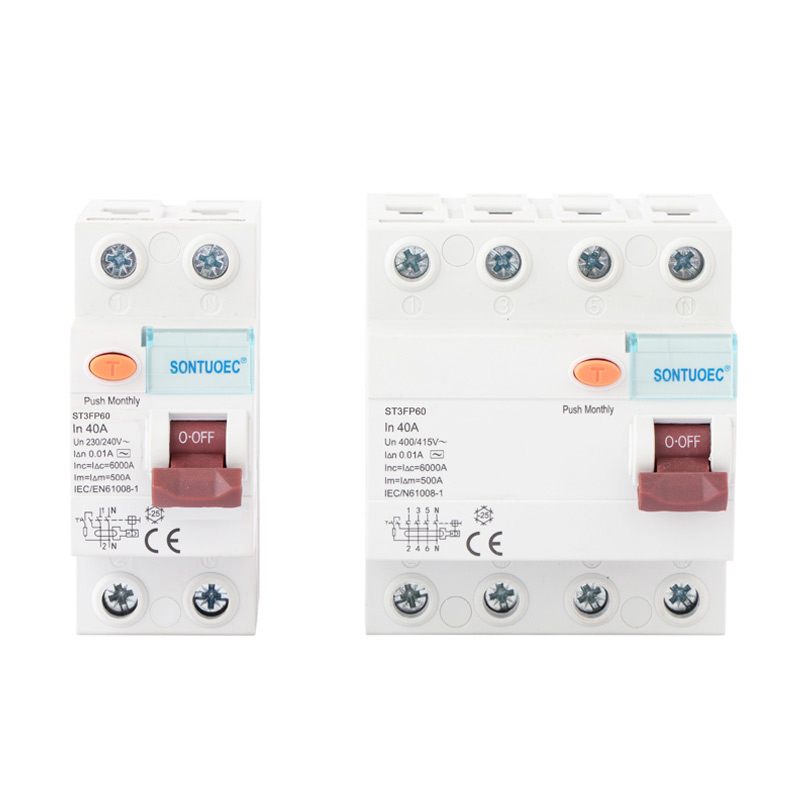

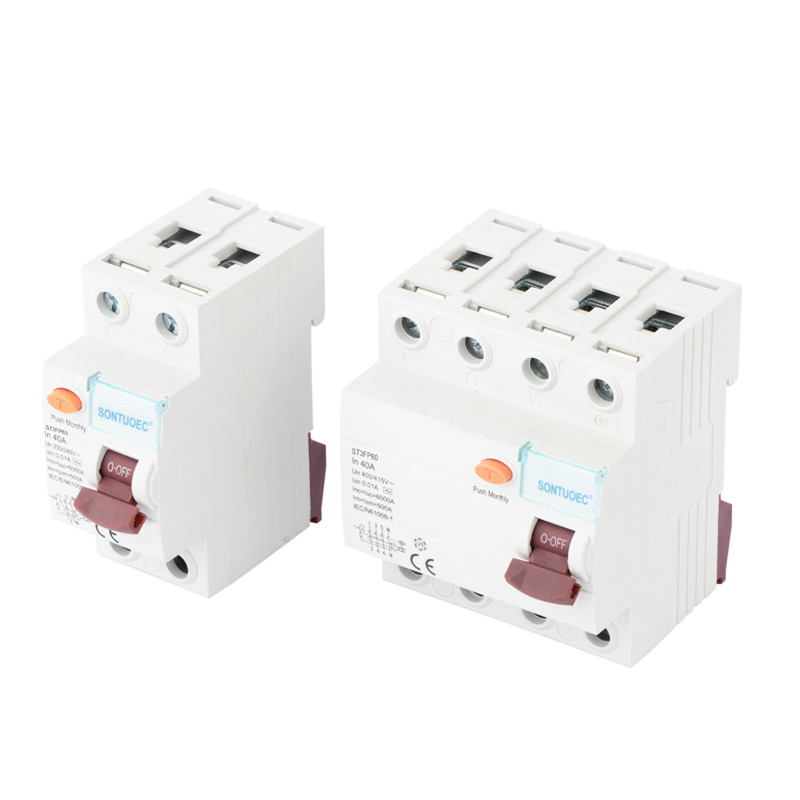

4P 40A/10mA अवशिष्ट वर्तमान सर्किट ब्रेकर

ऑपरेशनचे तत्त्व

या सर्किट ब्रेकरचे ऑपरेटिंग तत्त्व सध्याच्या शिल्लक तत्त्वावर आधारित आहे. सामान्य परिस्थितीत, सर्किटमध्ये प्रवेश करणारे आणि सोडणारे प्रवाह लोडमधून जाणाऱ्या ओळीत समान असले पाहिजेत. तथापि, जेव्हा लाइनमध्ये इन्सुलेशन फॉल्ट असतो किंवा जेव्हा एखादा माणूस सर्किटच्या संपर्कात येतो तेव्हा यामुळे विद्युत प्रवाह गळती होऊ शकते, ज्यामुळे सर्किटमध्ये आणि बाहेरील प्रवाह असंतुलित होऊ शकतात. या टप्प्यावर, सर्किट ब्रेकरमधील वर्तमान ट्रान्सफॉर्मर हा असंतुलित प्रवाह शोधून त्याचे विद्युतीय सिग्नलमध्ये रूपांतर करेल. इलेक्ट्रॉनिक सर्किट या सिग्नलला वाढवेल, तुलना करेल आणि त्यावर प्रक्रिया करेल आणि जेव्हा सिग्नल प्रीसेट थ्रेशोल्डपर्यंत पोहोचतो, म्हणजे, जेव्हा अवशिष्ट प्रवाह 10 मिलीअँपपर्यंत पोहोचतो किंवा त्यापेक्षा जास्त होतो, तेव्हा सर्किट ब्रेकर त्वरीत सर्किट कापून टाकेल.

मुख्य वैशिष्ट्ये

उच्च संवेदनशीलता: लहान गळती करंट (10 mA) शोधण्यात सक्षम आणि विद्युत आग आणि विद्युत शॉक अपघात टाळण्यासाठी वेळेत सर्किट कट करणे.

जलद प्रतिसाद: एकदा गळतीचा प्रवाह आढळला की, सर्किट ब्रेकर फारच कमी वेळेत (सामान्यत: दहा मिलीसेकंदांच्या आत) सर्किट कापून टाकेल.

अष्टपैलुत्व: मूलभूत गळती संरक्षण कार्याव्यतिरिक्त, सर्किट ब्रेकरमध्ये ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षण कार्ये देखील असू शकतात.

स्थापित करणे आणि देखभाल करणे सोपे आहे: हे सहसा मॉड्यूलराइज्ड डिझाइनचा अवलंब करते, जे स्थापित करणे आणि नष्ट करणे सोपे आहे. दरम्यान, त्याची साधी अंतर्गत रचना देखभाल करणे आणि दुरुस्ती करणे सोपे करते.
