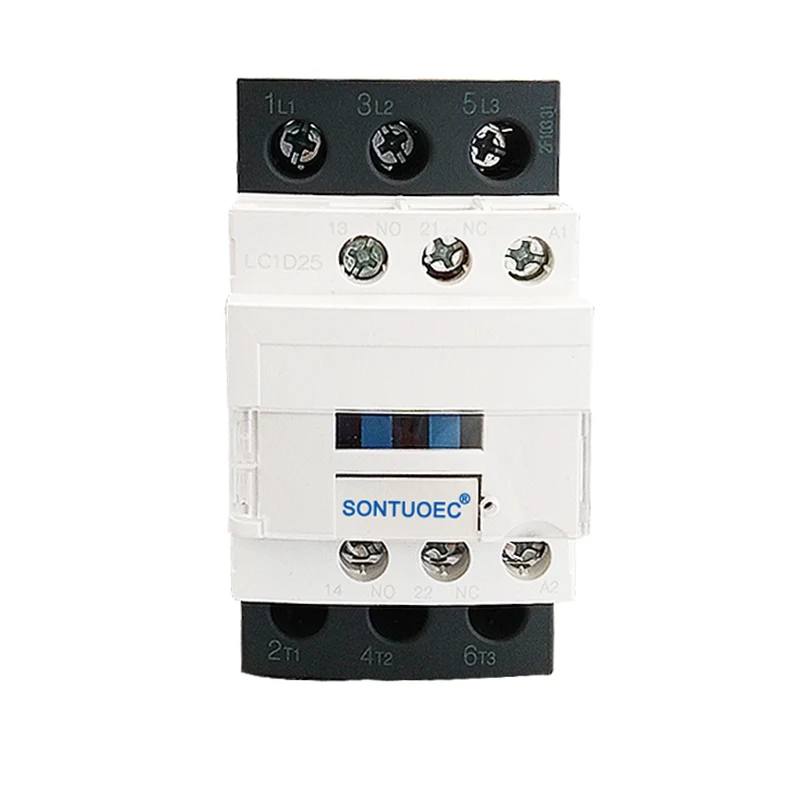

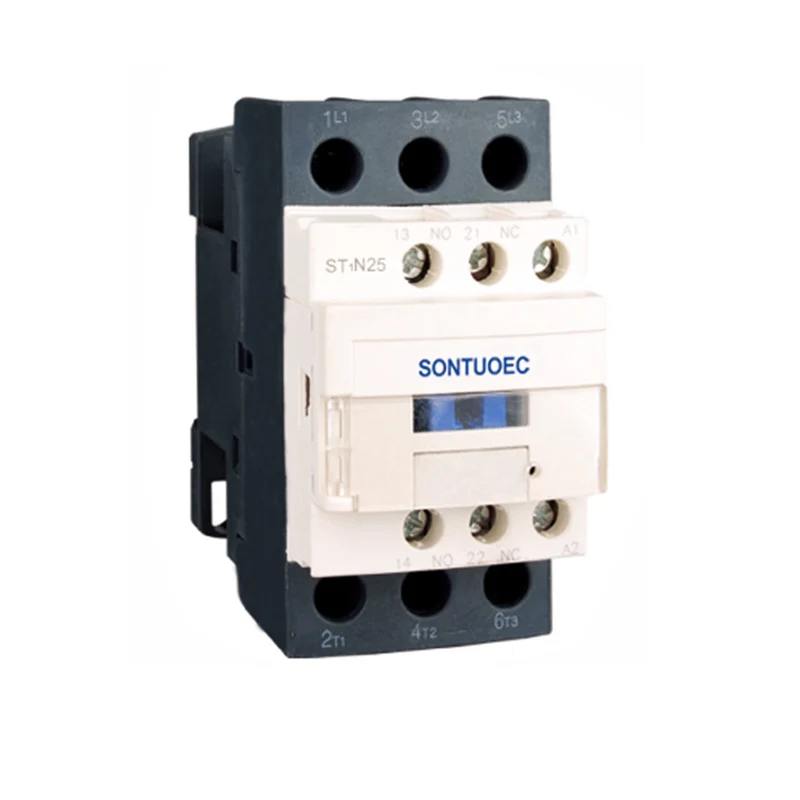

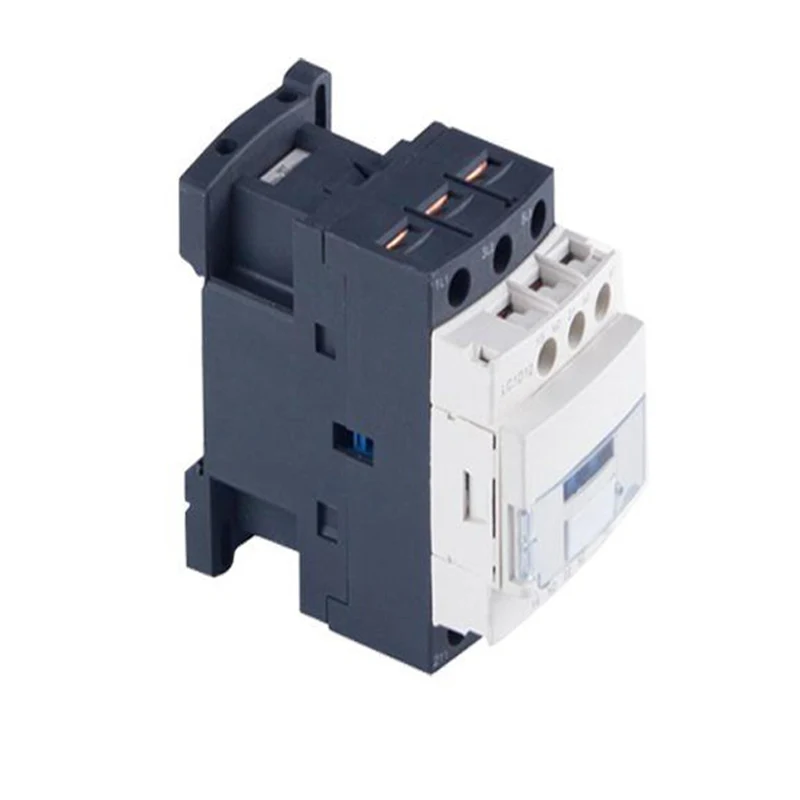

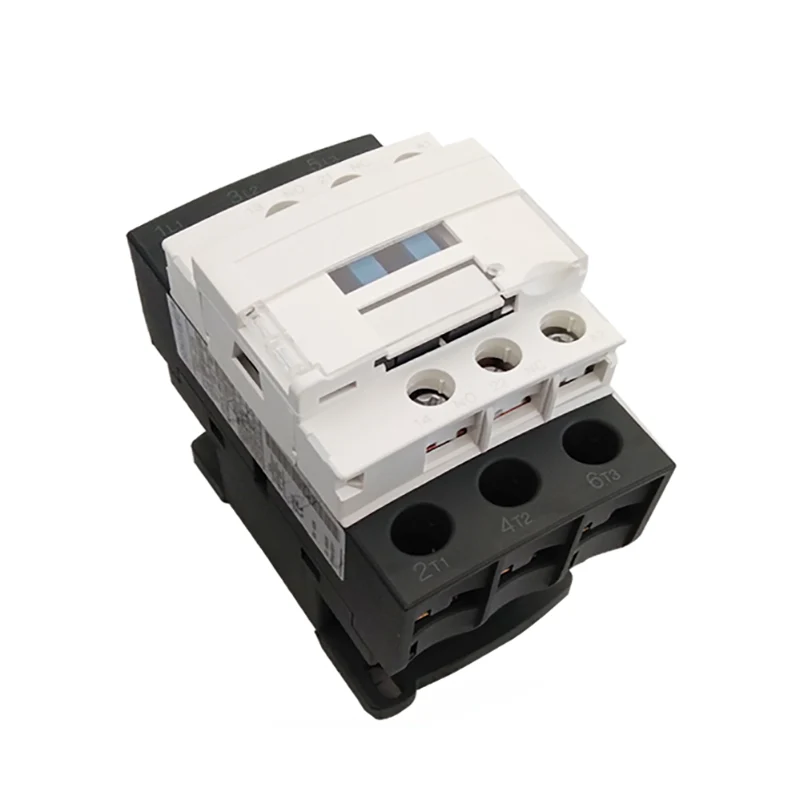

सीजेएक्स 2 3 पी 25 ए एसी कॉन्टॅक्टर

सीजेएक्स 2 3 पी 25 ए एसी कॉन्टॅक्टर लांब अंतरावर सर्किट्स कनेक्ट करणे आणि तोडण्यासाठी तसेच एसी मोटर्सच्या वारंवार प्रारंभ आणि नियंत्रणासाठी योग्य आहे. याव्यतिरिक्त, ऑपरेशनल ओव्हरलोड उद्भवू शकतात अशा सर्किट्सचे संरक्षण करण्यासाठी इलेक्ट्रोमॅग्नेटिक स्टार्टर्स तयार करण्यासाठी योग्य थर्मल रिलेसह याचा वापर केला जाऊ शकतो.

मॉडेल:ST1N

चौकशी पाठवा

उत्पादन वर्णन

प्रकार		एसटी 1 एन -09	एसटी 1 एन -12	एसटी 1 एन -18	एसटी 1 एन -25	एसटी 1 एन -32	एसटी 1 एन -40	एसटी 1 एन -50	एसटी 1 एन -65	एसटी 1 एन -80	एसटी 1 एन -95
रेटिंग वर्किंग करंट (अ)	एसी 3	9	12	18	25	32	40	50	65	80	95
रेटिंग वर्किंग करंट (अ)	एसी 4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-फेजचे स्टँडर्ड पॉवर रेटिंग मोटर्स 50/60 हर्ट्झ इनग्रेरी एसी -3	220/230v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400v	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 व्ही	4	5.5	9	11	15	22	25	37	45	45
	500 व्ही	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 व्ही	5.5	7.5	10	15	18.5	30	33	37	45	55
रेटेड उष्णता प्रवाह (अ)		20	20	32	40	50	60	80	80	125	125
विद्युत जीवन	एसी 3 (एक्स 104)	100	100	100	100	80	80	60	60	60	60
विद्युत जीवन	एसी 4 (एक्स 104)	20	20	20	20	20	15	15	15	10	10
यांत्रिक जीवन (x104)		1000	1000	1000	1000	800	800	800	800	600	600
संपर्कांची संख्या	3 पी+नाही					3 पी+एनसी+नाही
संपर्कांची संख्या	3 पी+एनसी					3 पी+एनसी+नाही

स्ट्रक्चरल वैशिष्ट्ये

संरक्षणात्मक डिझाइनः सीजेएक्स 2 3 पी 25 ए एसी कॉन्टॅक्टर संरक्षणात्मक रचना स्वीकारतो, ज्याचे वैशिष्ट्य लहान व्हॉल्यूम, हलके वजन, कमी उर्जा वापर आणि दीर्घ आयुष्य द्वारे दर्शविले जाते.

डायरेक्ट-अ‍ॅक्टिंग अ‍ॅक्शन स्ट्रक्चर: त्याची कृती रचना थेट-अभिनय आहे आणि संपर्क डबल-ब्रेकपॉईंट आहेत, जे संपर्काची विश्वसनीयता आणि सुरक्षितता सुधारते.

ब्लॉक-प्रकार सहाय्यक संपर्क गट: सहाय्यक संपर्क गट, एअर विलंब हेड, मेकॅनिकल इंटरलॉकिंग यंत्रणा आणि इतर घटक वापरकर्त्याच्या वेळेचे विलंब कॉन्टॅक्टर, रिव्हर्सिबल कॉन्टॅक्टर, स्टार-डेल्टा स्टार्टर आणि इतर व्युत्पन्न मालिका उत्पादने तयार करण्याच्या आवश्यकतेनुसार जोडले जाऊ शकतात.

तांत्रिक मापदंड

सीजेएक्स 2 (एसटी 1 एन) मालिका एसी कॉन्टॅक्टरच्या मुख्य तांत्रिक मापदंडांमध्ये हे समाविष्ट आहे:

रेटेड व्होल्टेजः वेगवेगळ्या पॉवर सिस्टमच्या गरजा भागविण्यासाठी 36 व्ही, 110 व्ही, 127 व्ही, 220 व्ही, 380 व्ही आणि इतर स्तरांसह.

रेटेड करंट: वेगवेगळ्या मॉडेल्सनुसार, रेट केलेले वर्तमान 9 ए ते 95 ए पर्यंत असते.

कॉइल व्होल्टेज: एसी कॉइल व्होल्टेजमध्ये 24 व्ही, 36 व्ही, 48 व्ही, 110 व्ही, 220 व्ही, 380 व्ही, इ. डीसी कॉइल व्होल्टेजमध्ये 12 व्ही, 24 व्ही, 48 व्ही, 110 व्ही, 220 व्ही.

यांत्रिक आणि विद्युत जीवन: यांत्रिक जीवन कोट्यावधी वेळा असू शकते आणि विद्युत जीवन देखील तुलनेने जास्त आहे, जे कॉन्टॅक्टरच्या दीर्घकालीन स्थिर ऑपरेशनची हमी देते.

स्थापना आणि देखभाल

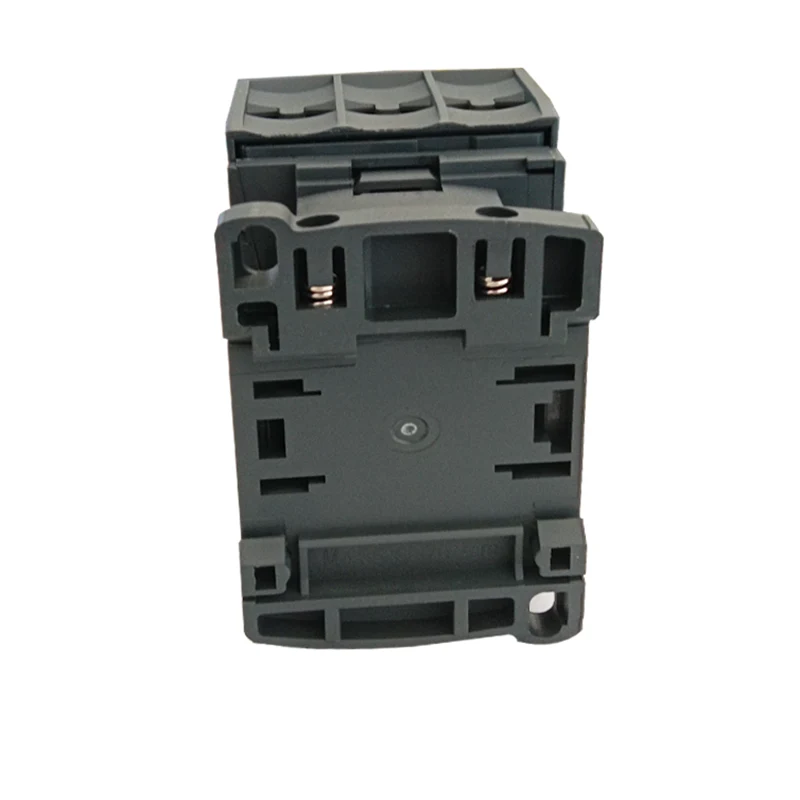

स्थापना: सीजेएक्स 2 प्रकार एसी कॉन्टॅक्टर्स दोन स्क्रू किंवा 35 मिमी (किंवा 75 मिमी) मार्गदर्शक रेलसह आरोहित केले जाऊ शकतात, जे सोयीस्कर आणि द्रुत आहे. स्थापनेच्या अटींचे पालन सुनिश्चित करण्यासाठी संबंधित तांत्रिक डेटा स्थापनेपूर्वी तपासला पाहिजे.

देखभाल: उत्पादनाच्या सर्व भागांची नियमितपणे वापरादरम्यान तपासणी केली पाहिजे, जंगम भाग अडकले नाहीत आणि फास्टनर्स सैल नाहीत. जर काही नुकसान झाले असेल तर कॉन्टॅक्टरचे सामान्य ऑपरेशन सुनिश्चित करण्यासाठी ते वेळेत बदलले पाहिजे.
