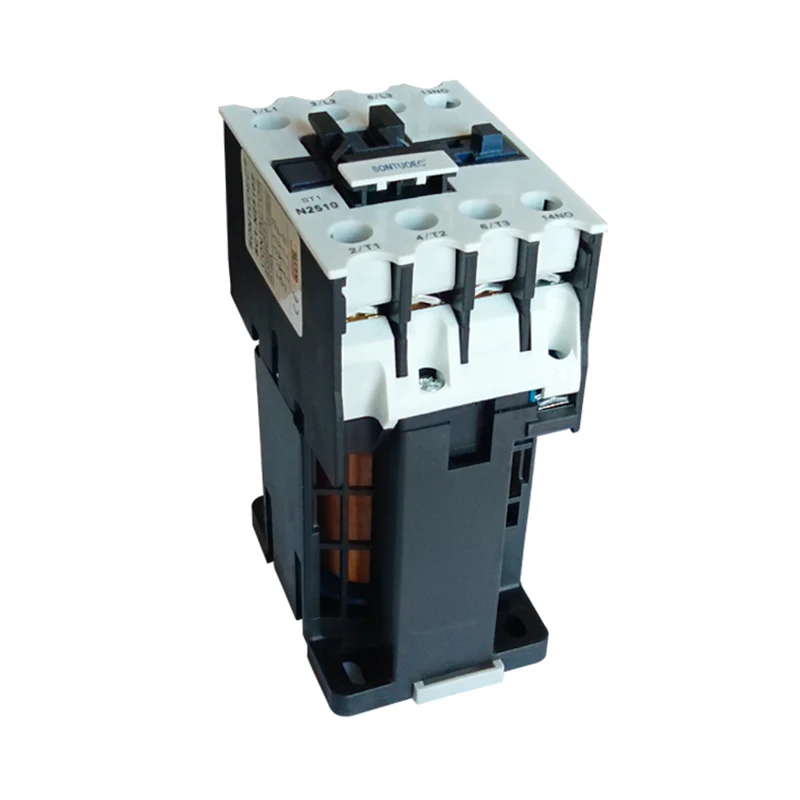

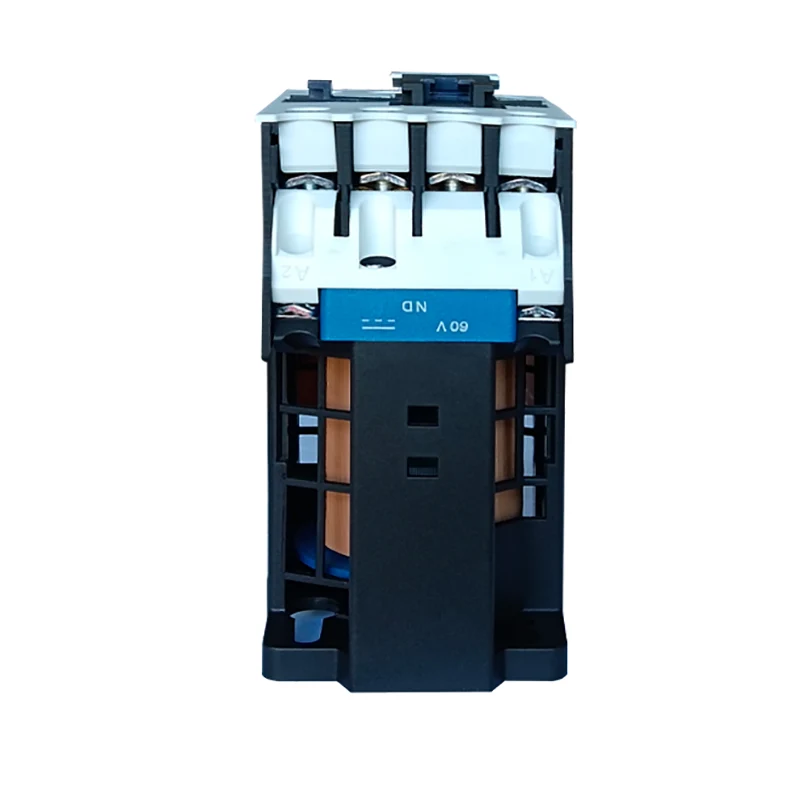

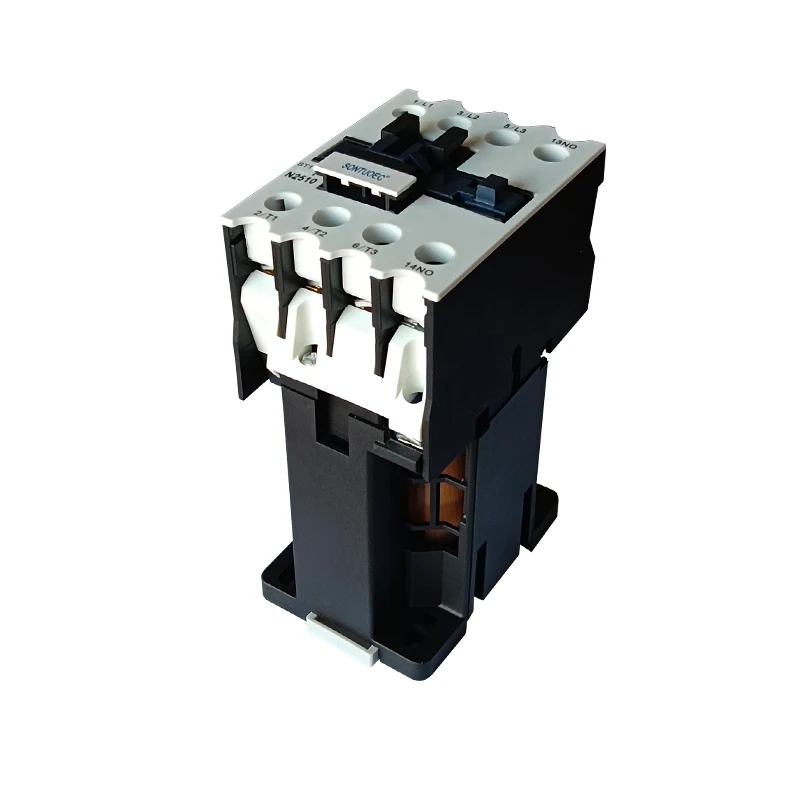

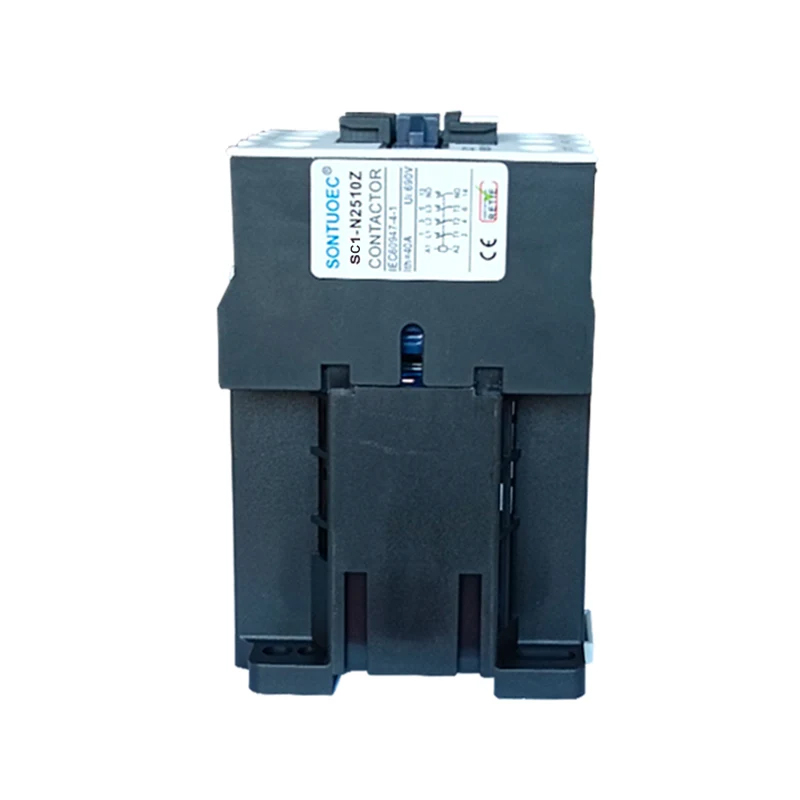

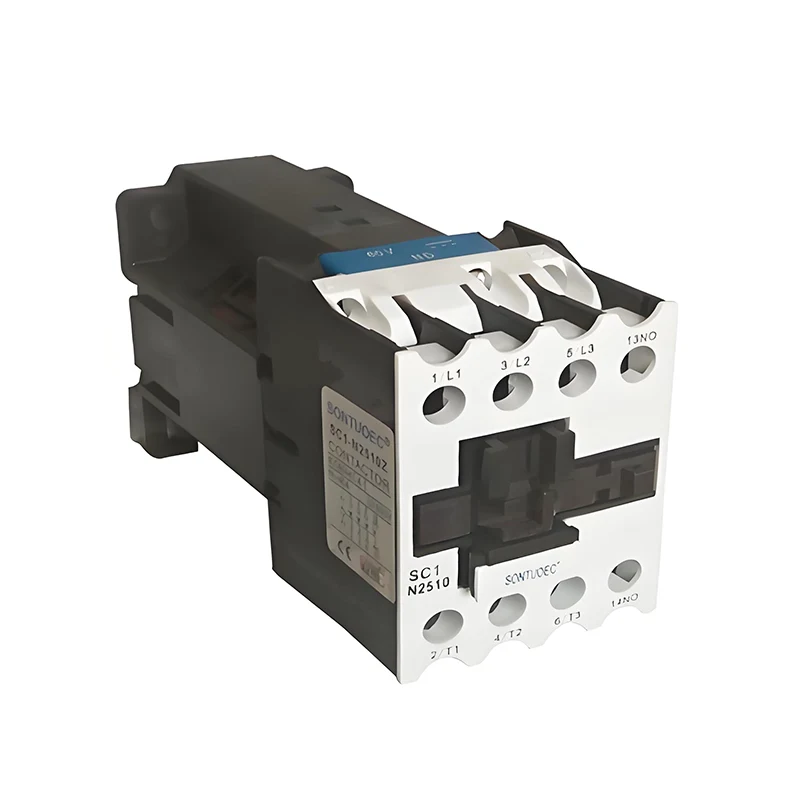

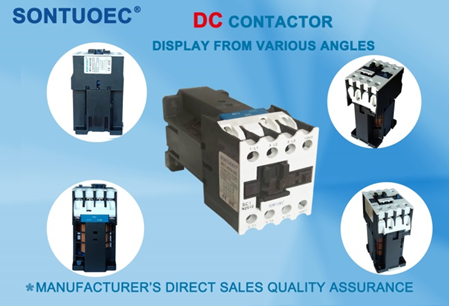

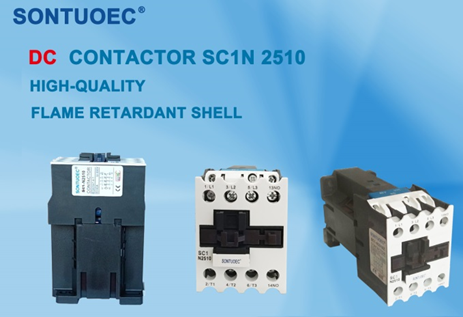

डीसी मॅग्नेटिक कॉन्टॅक्टर

ऑपरेशनचे तत्व

जेव्हा डीसी मॅग्नेटिक कॉन्टॅक्टरची कॉइल उत्साही होते, तेव्हा कॉइलमधील डीसी करंट एक चुंबकीय क्षेत्र तयार करतो. या चुंबकीय क्षेत्रामुळे स्थिर लोखंडी कोर इलेक्ट्रोमॅग्नेटिक सक्शन तयार करण्यास कारणीभूत ठरेल, जे फिरत्या लोह कोरला आकर्षित करते, ज्यामुळे संपर्क प्रणाली कार्य करण्यास प्रवृत्त करते. सामान्यत: सामान्यत: बंद संपर्क उघडले जातील आणि सर्किटच्या चालू/बंद नियंत्रणाची जाणीव करून सामान्यत: खुले संपर्क बंद होतील. जेव्हा कॉइल डी-एनर्झाइझ केली जाते, तेव्हा इलेक्ट्रोमॅग्नेटिक सक्शन अदृश्य होते, जंगम लोह कोर वसंत of तूच्या क्रियेखाली रीसेट होते आणि संपर्क त्यांच्या मूळ स्थितीत परत जातात.

मुख्य रचना आणि वैशिष्ट्ये

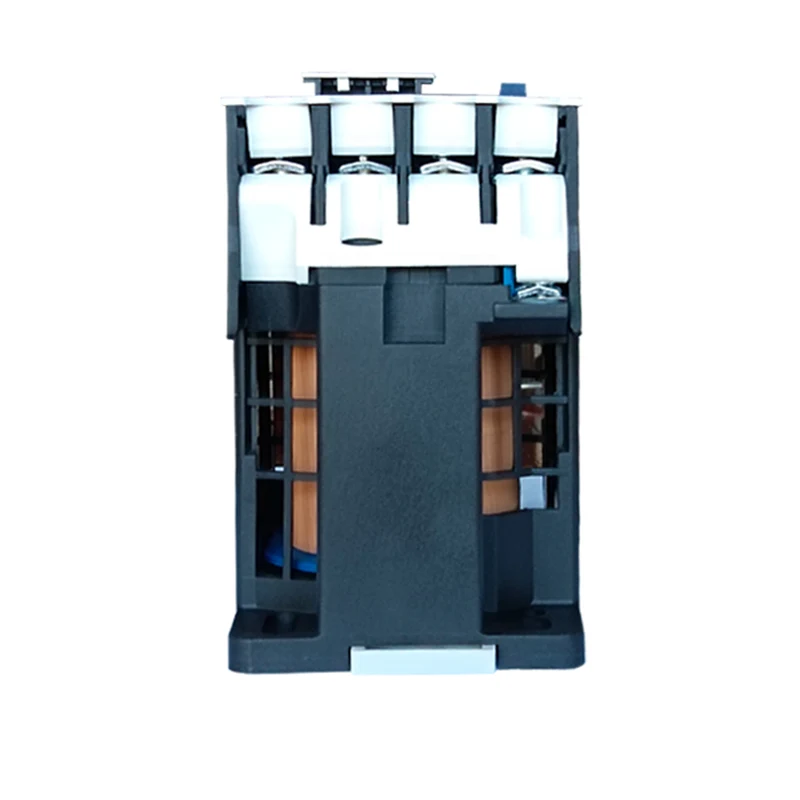

इलेक्ट्रोमॅग्नेटिक सिस्टम: कॉइल, स्टॅटिक लोह कोर आणि मूव्हिंग लोह कोर आणि इतर घटकांसह, चुंबकीय क्षेत्र तयार करण्याचा आणि संपर्कांच्या कृती नियंत्रित करण्याचा मुख्य भाग आहे.

संपर्क प्रणालीः सर्किट चालू आणि बंद नियंत्रित करण्यासाठी सामान्यतः खुले संपर्क आणि सामान्यत: बंद संपर्कांसह. संपर्क सामग्रीमध्ये सहसा चांगली विद्युत चालकता आणि उच्च तापमान कार्यक्षमता असते.

आर्क विझविणारे डिव्हाइस: संपर्क तुटलेला असताना कमानी विझवण्यासाठी वापरला जातो, संपर्काचे नुकसान होण्यापासून संरक्षण करण्यासाठी. मोठ्या-क्षमतेच्या संपर्ककर्त्यांसाठी, कमानी विझविणार्‍या डिव्हाइसची रचना विशेषतः महत्त्वपूर्ण आहे.

डीसी मॅग्नेटिक कॉन्टॅक्टर हे साधी रचना, विश्वसनीय कृती, दीर्घ जीवन आणि सुलभ देखभाल द्वारे दर्शविले जाते. त्याच वेळी, डीसी वीजपुरवठ्याच्या वापरामुळे, त्यात उर्जेचा वापर आणि आवाज कमी आहे.

निवड आणि खबरदारी

डीसी मॅग्नेटिक कॉन्टॅक्टर निवडताना, खालील घटकांचा विचार करणे आवश्यक आहे:

रेट केलेले व्होल्टेज: निवडलेल्या कॉन्टॅक्टरचे रेट केलेले व्होल्टेज सर्किटमधील डीसी व्होल्टेजशी जुळते याची खात्री करा.

रेटेड करंट: सर्किटमध्ये लोड करंटच्या प्रमाणात, योग्य रेट केलेल्या चालू मूल्यासह कॉन्टॅक्टर निवडा. त्याच वेळी, ओव्हरलोड क्षमता आणि शॉर्ट-सर्किट कॉन्टॅक्टरच्या क्षमतेचा प्रतिकार करणे देखील आवश्यक आहे.

संपर्क फॉर्म आणि क्रमांक: सर्किट नियंत्रणाच्या मागणीनुसार, योग्य संपर्क फॉर्म आणि क्रमांक निवडा. उदाहरणार्थ, सामान्यत: खुले किंवा सामान्यपणे बंद संपर्क आवश्यक आहेत आणि किती संपर्कांची आवश्यकता आहे.

ब्रँड आणि गुणवत्ता: कॉन्टॅक्टरची विश्वसनीयता आणि सेवा जीवन सुनिश्चित करण्यासाठी सुप्रसिद्ध ब्रँड आणि उच्च-गुणवत्तेची उत्पादने निवडा. तसेच, उत्पादनांच्या विक्रीनंतरची सेवा आणि तांत्रिक समर्थन यासारख्या घटकांचा विचार करा.

डीसी मॅग्नेटिक कॉन्टॅक्टर्स वापरताना, आपल्याला खालील बाबींकडे लक्ष देणे आवश्यक आहे:

अचूक वायरिंग: सर्किट अपयश किंवा कॉन्टॅक्टरला नुकसान होऊ शकते अशा चुकीच्या वायरिंग टाळण्यासाठी कॉन्टॅक्टरची वायरिंग योग्य असल्याचे सुनिश्चित करा.

नियमित तपासणी आणि देखभाल: संपर्क साफ करणे, कॉइल प्रतिरोध आणि इन्सुलेशन प्रतिरोध तपासणे यासह कॉन्टेक्टरची नियमितपणे तपासणी आणि देखभाल करा. कॉन्टॅक्टर चांगल्या कामकाजाच्या स्थितीत असल्याचे सुनिश्चित करा.

ओव्हरलोडिंग आणि शॉर्ट-सर्किटिंग टाळा: कॉन्टॅक्टरला हानी पोहोचविणे आणि सर्किटच्या स्थिरतेवर परिणाम होऊ नये म्हणून कॉन्टॅक्टरला ओव्हरलोडिंग किंवा शॉर्ट-सर्किटिंग अंतर्गत बराच काळ काम करण्यास टाळा.
