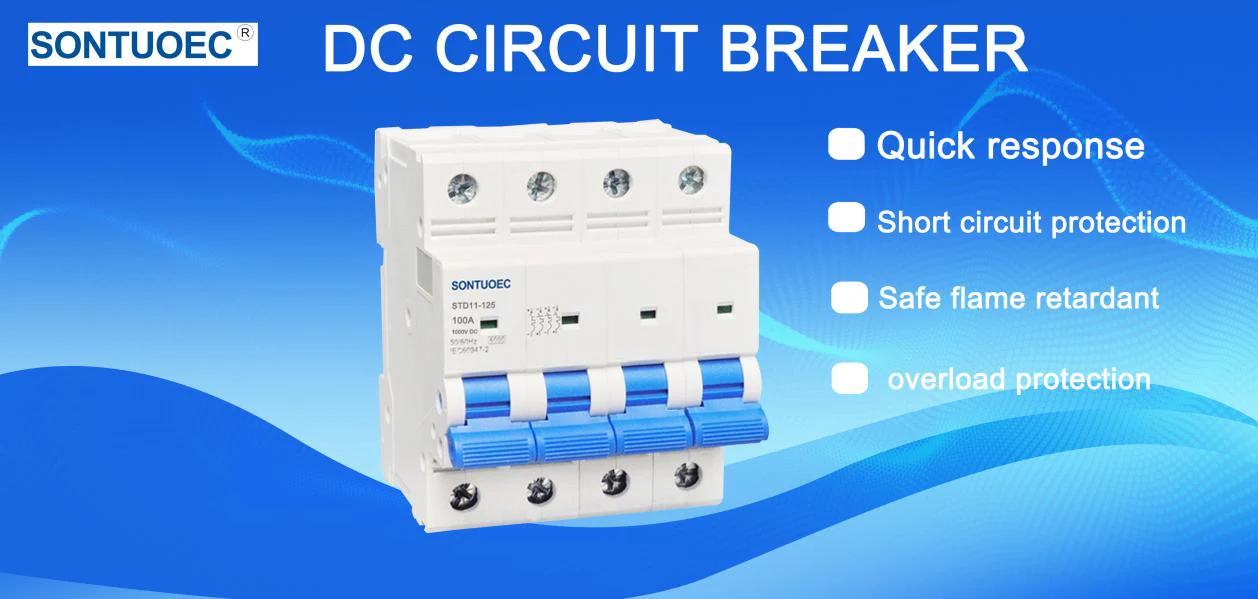

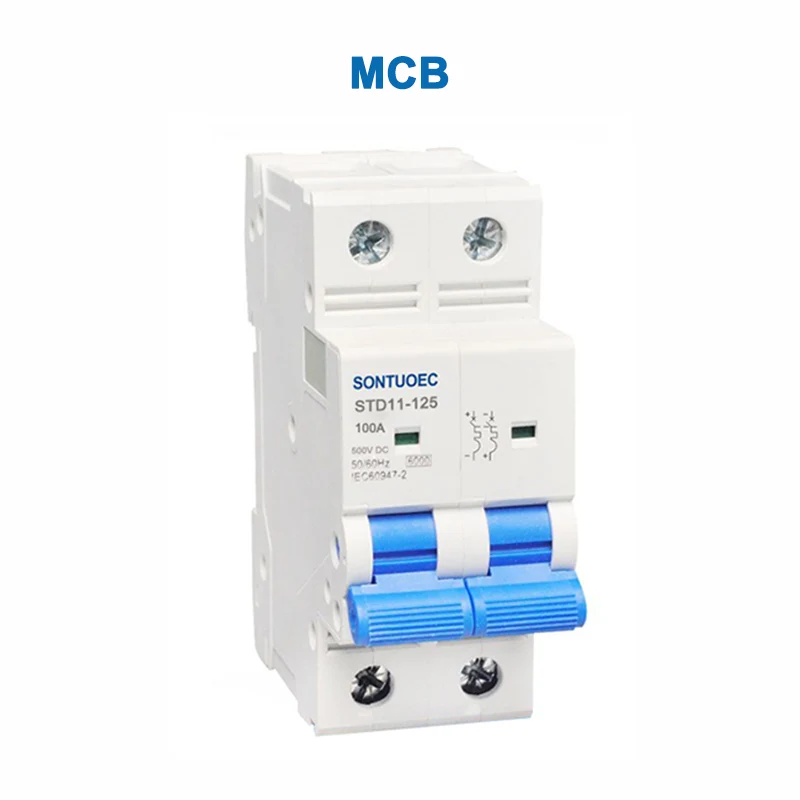

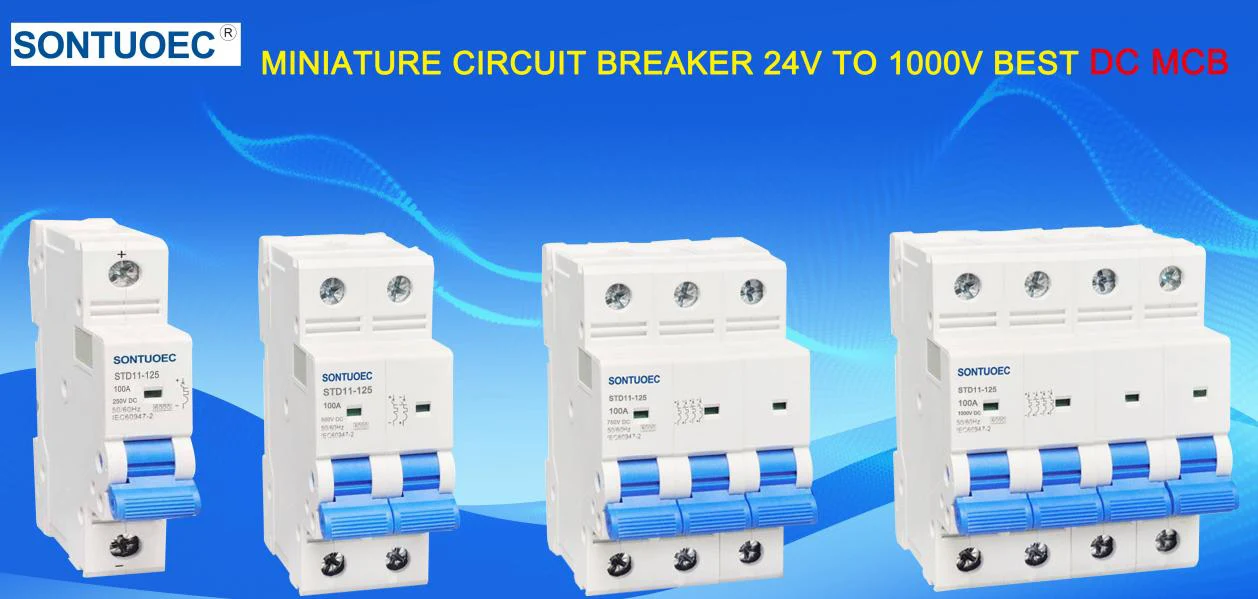

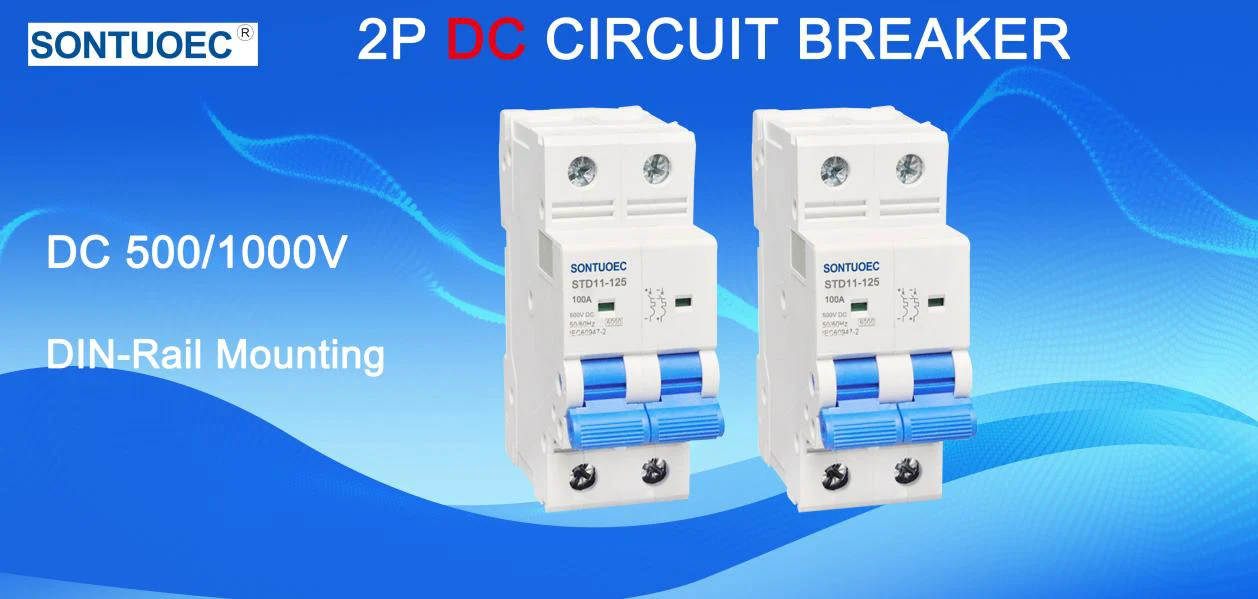

डीसी एमसीबी लघु सर्किट ब्रेकर हा एक इलेक्ट्रिकल स्विच आहे जो डीसी सर्किट्समध्ये स्वयंचलित ऑपरेशनसाठी खास डिझाइन केलेला आहे. त्याचे मुख्य कार्य ओव्हरलोड्स, शॉर्ट सर्किट्स आणि इतर फॉल्टच्या धोक्यांपासून स्वयंचलित डिव्हाइसचे संरक्षण करणे आणि संपूर्ण उर्जा प्रणालीची सुरक्षा सुनिश्चित करणे. जेव्हा सर्किटमधून वाहणारे वर्तमान डीसी एमसीबीचे रेटिंग ओलांडते किंवा जेव्हा सर्किटमध्ये गळतीचे प्रवाह आढळले तेव्हा डीसी एमसीबी स्वयंचलितपणे सर्किट डिस्कनेक्ट करेल, ज्यामुळे ओव्हरलोड, शॉर्ट सर्किट किंवा गळतीमुळे सर्किट खराब होण्यापासून प्रतिबंधित करेल.

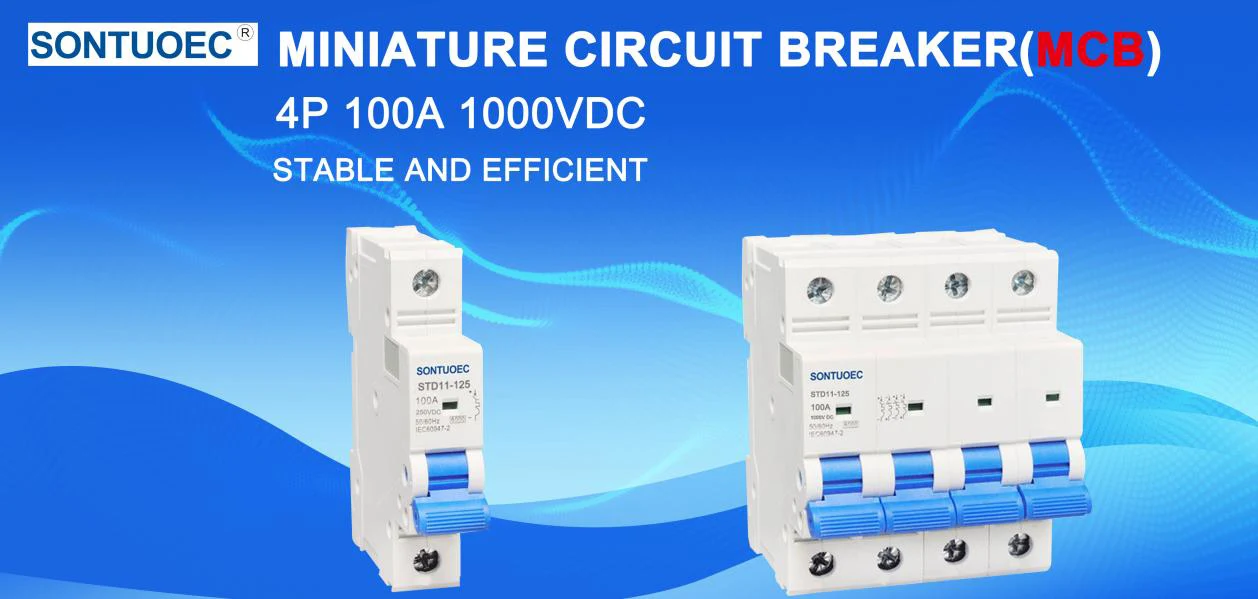

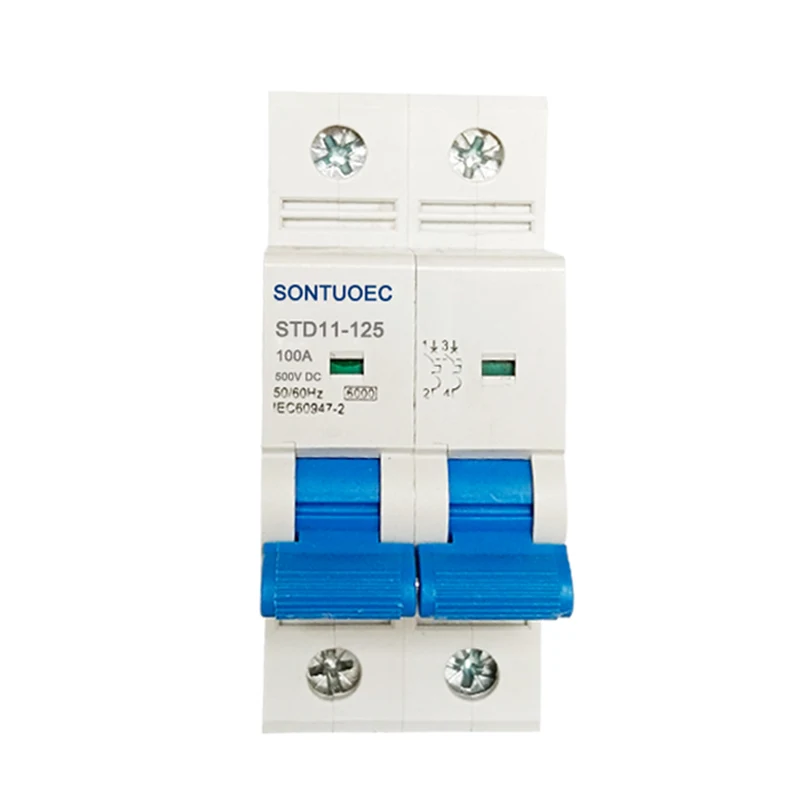

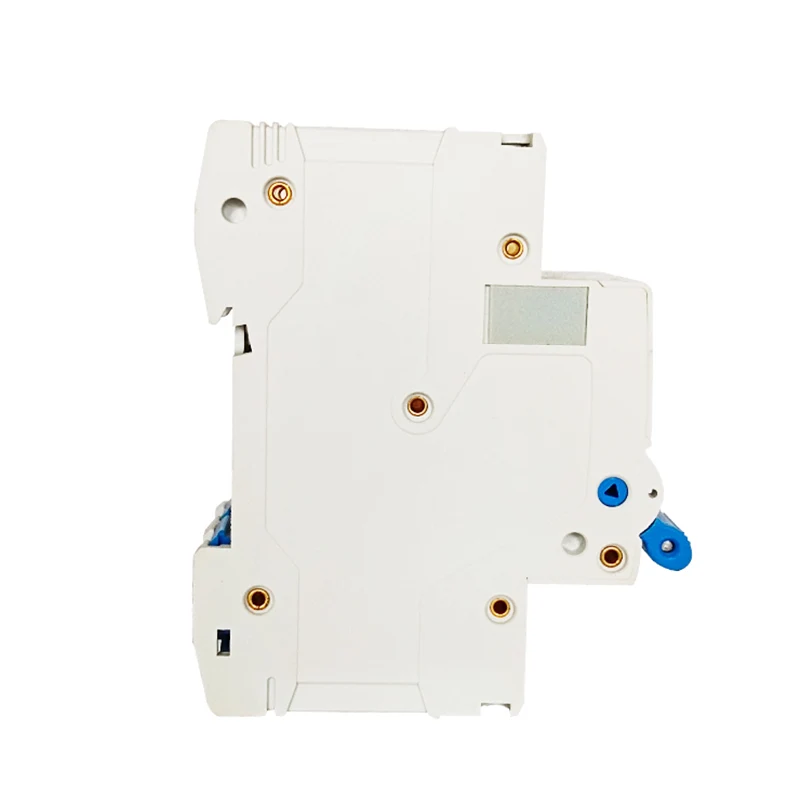

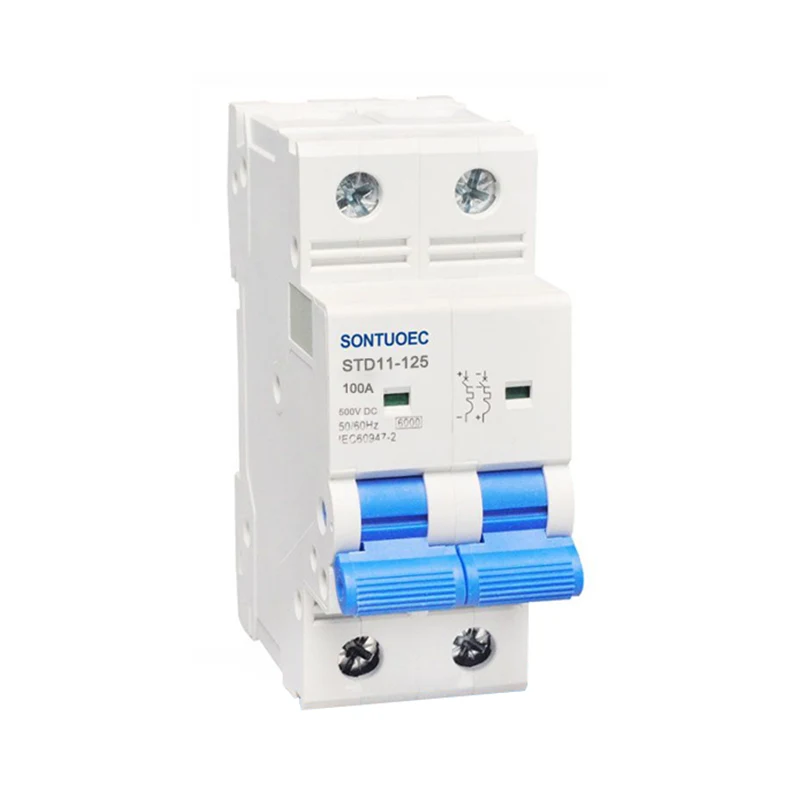

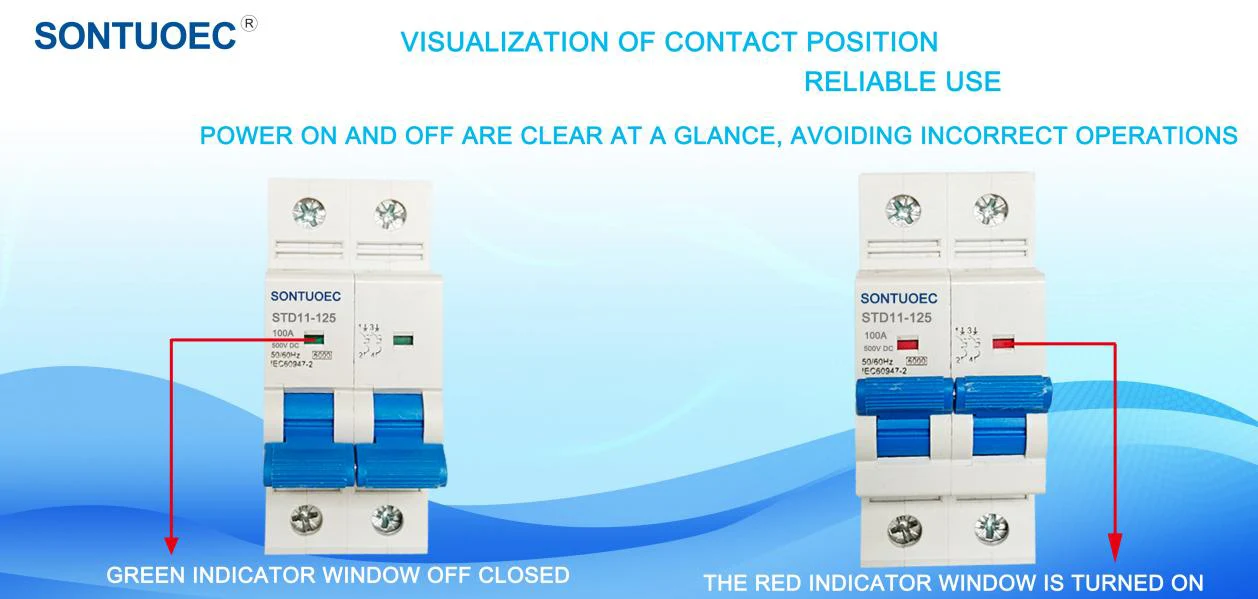

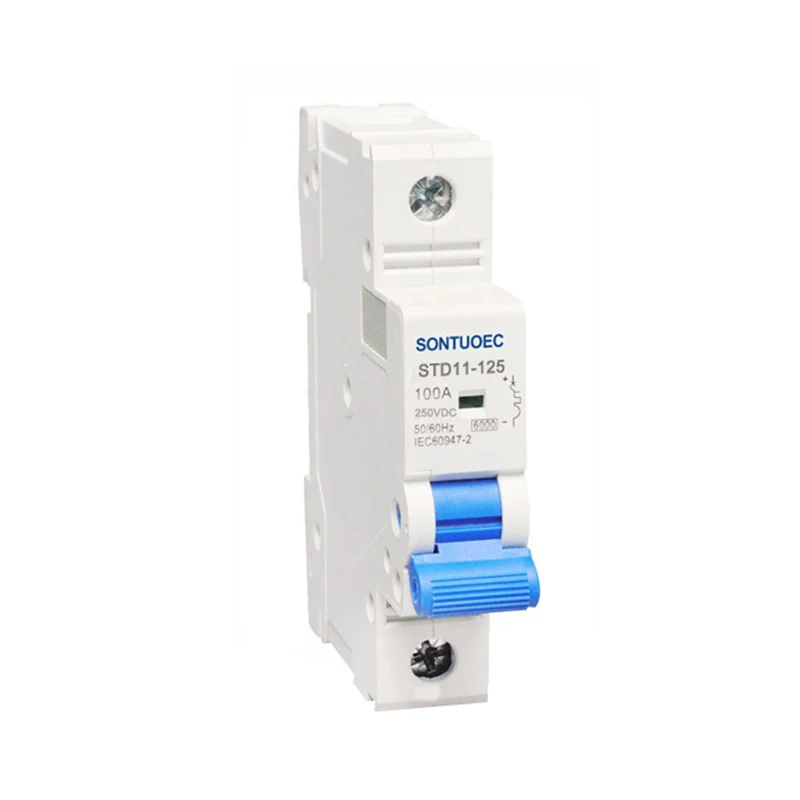

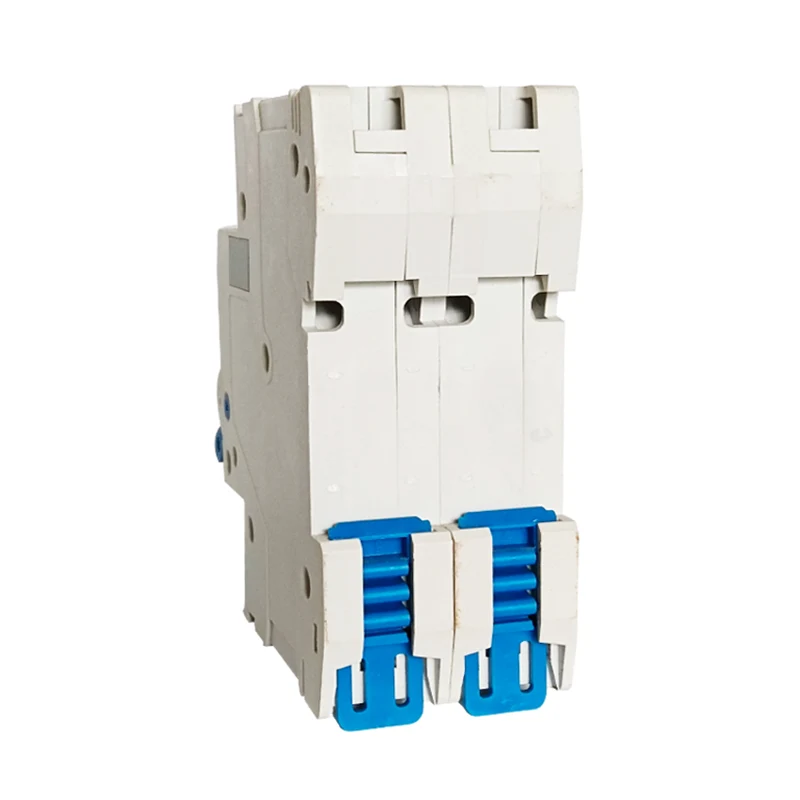

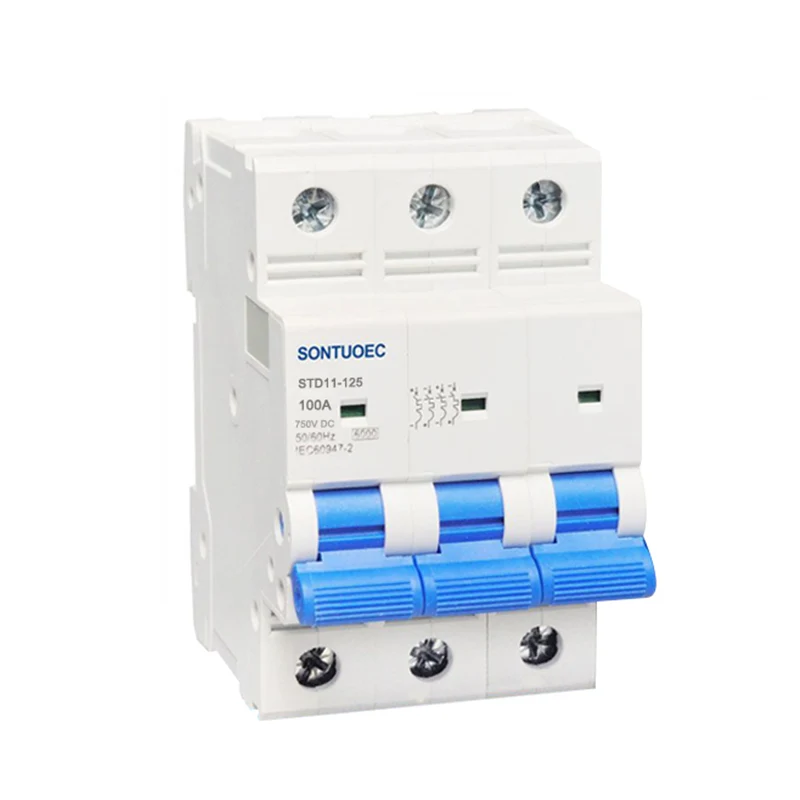

मॉडेल |
एसटीडी 11-125 |
मानक |
आयईसी 60898-1 |
ध्रुव |
1 पी, 2 पी, 3 पी, 4 पी |
ट्रिपिंग वक्र |
बी, सी, डी |
रेटेड शॉर्ट-सर्किट क्षमता (आयसीएन) |
3KA, 4.5KA, 6KA |
रेटेड करंट (आयएन) |
1,2,4,6,10,16,20,25,32,40,50,63,80,100,125A |
रेट केलेले व्होल्टेज (यूई) |
डीसी 24,48,120,250,500,750,1000 |
चुंबकीय रिलीझ |
बी वक्र: 3 इं ते 5 दरम्यान सी वक्र: 5 इन ते 10 इं दरम्यान डी वक्र: 10 इं ते 14 इं दरम्यान |
इलेक्ट्रो-मेकॅनिकल सहनशक्ती |
6000 पेक्षा जास्त चक्र |
ऑपरेशनचे तत्व
डीसी एमसीबी सूक्ष्म सर्किट ब्रेकरचे ऑपरेटिंग तत्त्व इलेक्ट्रिक करंटच्या थर्मल आणि इलेक्ट्रोमॅग्नेटिक प्रभावांवर आधारित आहे. जेव्हा सतत ओव्हरकंटंट डीसी एमसीबीमधून वाहतो, तेव्हा त्याचे अंतर्गत द्विभाजन वाकणे आणि वाकणे द्वारे विखुरलेले असते, जे यांत्रिक कुंडी सोडते आणि सर्किट कापते. याव्यतिरिक्त, शॉर्ट सर्किटच्या बाबतीत, सध्याच्या वाढीमुळे डीसी एमसीबीच्या स्ट्रायकर कॉइल किंवा सोलेनोइडशी संबंधित प्लनरला इलेक्ट्रोमेकॅनिकली विस्थापित होते, ज्यामुळे सर्किट कापण्यासाठी ट्रिप यंत्रणा चालना होते.
विशेष कंस विझवणे आणि सध्याची मर्यादित प्रणालीः डीसी एमसीबी एक विशेष कंस विझवणे आणि सध्याची मर्यादित प्रणाली स्वीकारते, जी डीसी वितरण प्रणालीचा दोष द्रुतपणे मोडण्यास आणि कमानाची निर्मिती आणि प्रसार प्रतिबंधित करण्यास सक्षम आहे.
उच्च संवेदनशीलता आणि वेगवान प्रतिसादः डीसी एमसीबी लहान गळतीचे प्रवाह शोधू शकते आणि अगदी थोड्या वेळात सर्किट कापू शकते, त्वरित संरक्षण प्रदान करते.
पुन्हा वापरण्यायोग्य: पारंपारिक फ्यूजच्या विपरीत, डीसी एमसीबी सहलीनंतर स्वहस्ते किंवा स्वयंचलितपणे रीसेट केली जाऊ शकते, ज्यामुळे बदलीची आवश्यकता दूर होईल.
एकाधिक चालू रेटिंग्स उपलब्ध: डीसी एमसीबी वेगवेगळ्या वर्तमान रेटिंग वैशिष्ट्यांमध्ये उपलब्ध आहेत.
नॉन-ध्रुवीकरण आणि ध्रुवीकरण: बाजारात डीसी एमसीबी प्रामुख्याने ध्रुवीकरण आणि नॉन-ध्रुवीकरणात वर्गीकृत केले जातात. ध्रुवीकृत डीसी एमसीबीला कनेक्ट करताना वर्तमानाच्या दिशेने विशेष लक्ष देणे आवश्यक आहे, तर नॉन-ध्रुवीकरण डीसी एमसीबी सध्याच्या प्रवाहाच्या दिशेने दुर्लक्ष करून सुरक्षा संरक्षण प्रदान करू शकतात.
डीसी एमसीबीचा मोठ्या प्रमाणात वापर केला जातो जेथे डीसी पॉवर प्रोटेक्शन आवश्यक आहे, जसे की डेटा सेंटर, फोटोव्होल्टेइक पॉवर जनरेशन सिस्टम, एनर्जी स्टोरेज सिस्टम आणि चार्जिंग ब्लॉकल. विशेषत: उर्जा साठवण बाजारात, जेथे वर्तमानची दिशा बहुतेकदा द्वि-दिशात्मक असते (शुल्क/डिस्चार्ज मोड), ध्रुवीकरण नॉन-ध्रुवीकरण डीसी एमसीबीएस वापरणे आवश्यक आहे.
