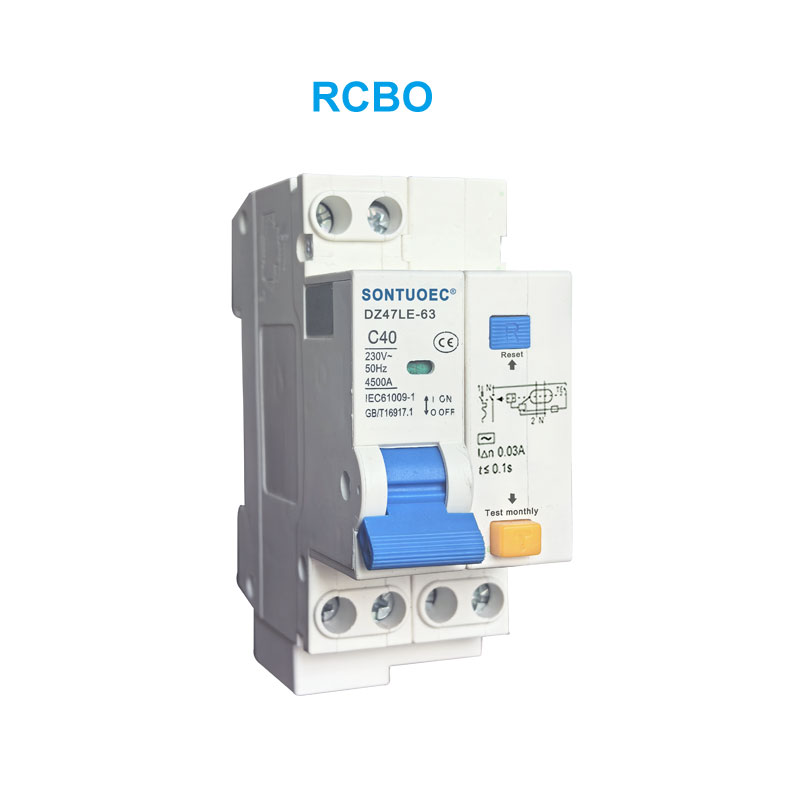

Dz47le-63 RCBO मालिका गळती करंट सर्किट ब्रेकर

SONTUOEC हे चिनी पुरवठादार/उत्पादकांपैकी एक आहे जे विविध लहान इलेक्ट्रिकल उत्पादनात विशेष आहेत. उपकरणे.DZ47LE एसी 50/60Hz रेट केलेल्या व्होल्टेजच्या 230V एकल पोल दोन वायर, 2 पोल किंवा 400V 3 पोल, 3 पोल 4 वायर साठी लागू होते. 4 ध्रुव आणि 63A पर्यंत वर्तमान रेट केले. हे ओव्हरलोड आणि शॉर्ट सर्किटपासून ओळ आणि मोटरचे संरक्षण करू शकते, हे क्वचितच ओळ रूपांतरण आणि क्वचित मोटर स्टार्ट करण्यासाठी देखील वापरले जाते. ते IEC6 1 च्या 0 मानकांशी सुसंगत होते.

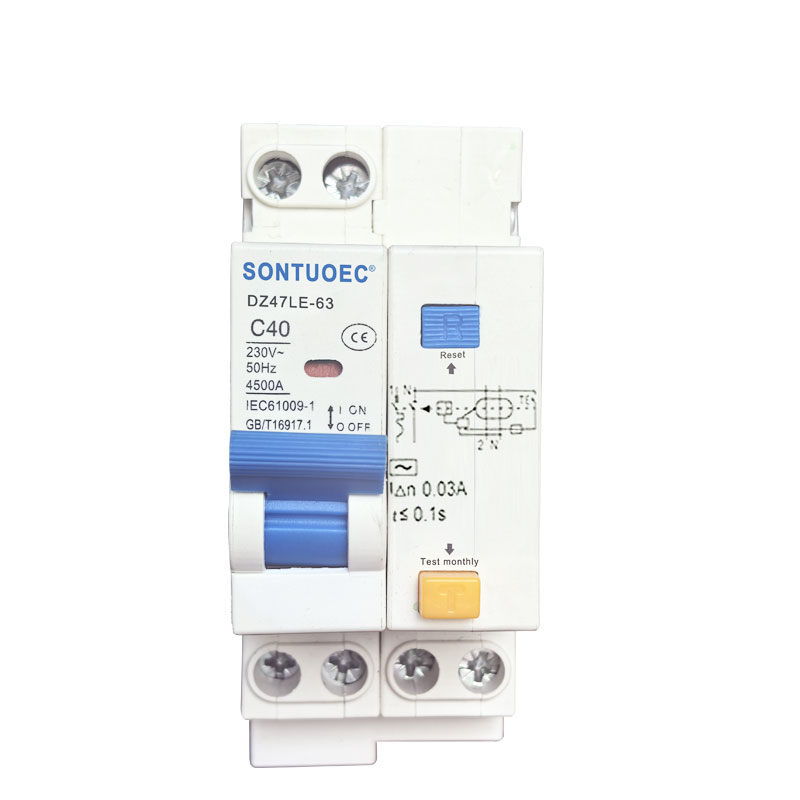

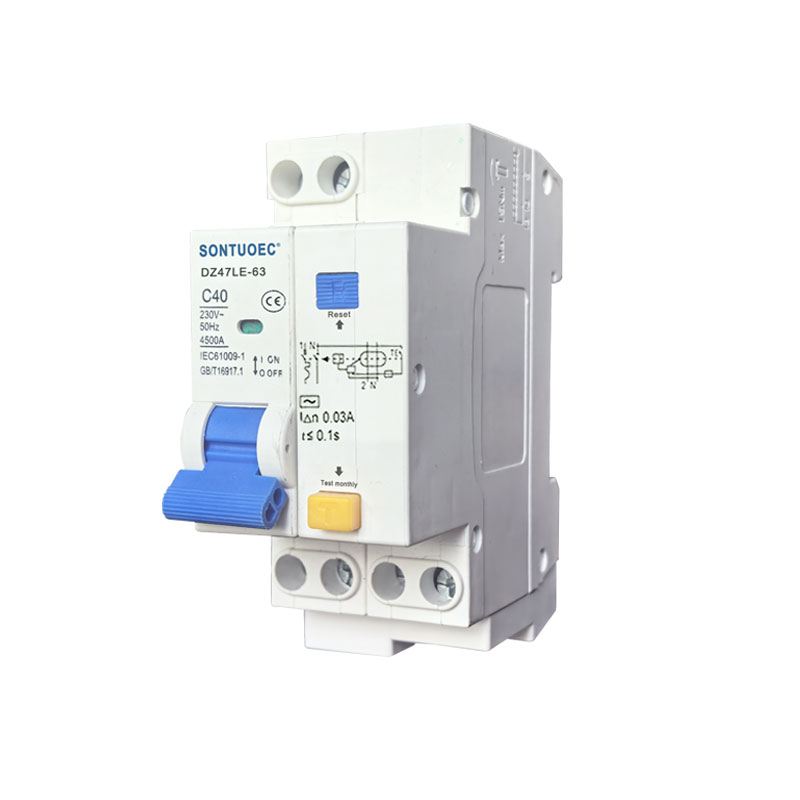

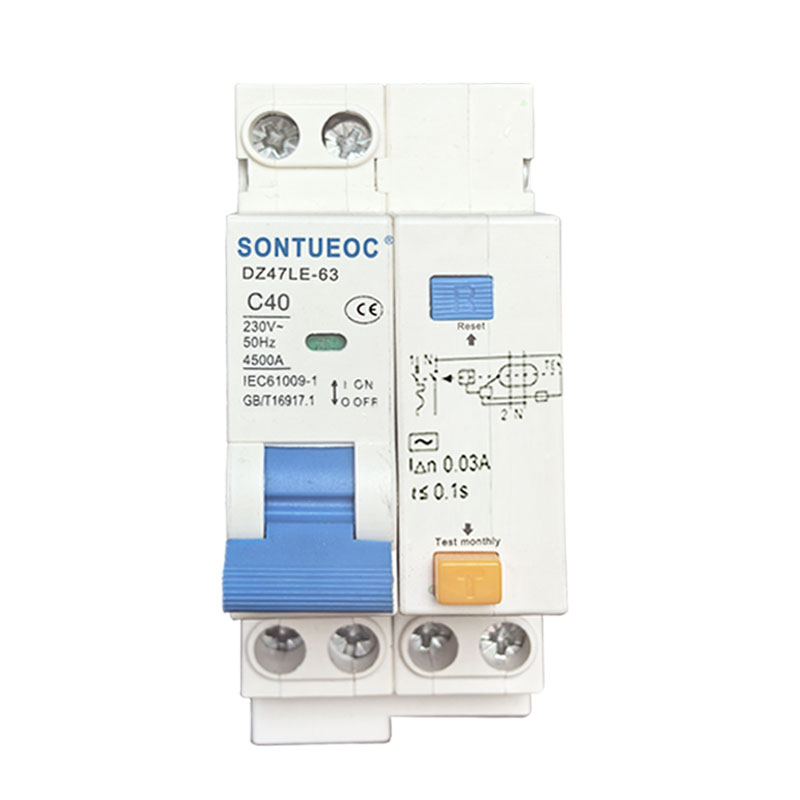

मॉडेल:DZ47LE-63

चौकशी पाठवा

उत्पादन वर्णन

तांत्रिक मापदंड:

रेट केलेले व्होल्टेज(V)	केस Inm(A) चे रेट केलेले वर्तमान	खांब	न्यूट्रा	रेट केलेले CurrentIn(A)	रेटेड शॉर्ट सर्किट ब्रेकिंग क्षमता Icu(KA)		रेट केलेले वर्तमान गळती ब्रेकिंग करंट	रेट केलेले करंट ब्रेकिंग करंट नाही (mA)
रेट केलेले व्होल्टेज(V)	केस Inm(A) चे रेट केलेले वर्तमान	खांब	लिनेल	रेट केलेले CurrentIn(A)	ब्रेकिंग क्षमता Icu (KA)	COS	(mA))	रेट केलेले करंट ब्रेकिंग करंट नाही (mA)
230	6-63	1	N	६,१०,१६,	6	0.7	३०,५०,	१५,२५,
230	6-63	2		20,25,32,	6	0.7	100,300	50,150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

DZ47LE अवशिष्ट करंट ऑपरेटेड सर्किट ब्रेकर ओव्हर-करंट संरक्षणासह (इलेक्ट्रॉनिक):

1. अर्ज

कर्मचारी आणि अग्निसुरक्षा

ओव्हरलोड आणि शॉर्ट सर्किट्सपासून केबल आणि लाइन संरक्षण

2. RCBO निवडण्याचे सामान्य नियम:

a. रेट केलेले अवशिष्ट ऑपरेटिंग करंट

≤ 30 mA मध्ये: थेट संपर्काच्या बाबतीत अतिरिक्त संरक्षण ≤300 mA मध्ये: ग्राउंड फॉल्ट करंट्सच्या बाबतीत प्रतिबंधात्मक अग्नि सुरक्षा

b. Tripping वर्ग

एसी क्लास - सायनसॉइडल, अल्टरनेटिंग करंट्ससाठी ट्रिपिंग सुनिश्चित केले जाते, मग ते त्वरीत लागू केले जावे किंवा हळूहळू वाढवले जावे.

c. ट्रिपिंग वक्र

सी वक्र (5-10 इं) ओव्हरलोड्स आणि शॉर्ट-सर्किट विरूद्ध सर्किट्सचे संरक्षण आणि नियंत्रण; कमी इनरश करंटसह प्रतिरोधक आणि प्रेरक भारांसाठी संरक्षण.

डी वक्र (10-14 इं) ओव्हरलोड्स आणि शॉर्ट-सर्किट विरूद्ध सर्किट्सचे संरक्षण आणि नियंत्रण; सर्किट क्लोजिंग (LV/LV ट्रान्सफॉर्मर, ब्रेकडाउन दिवे) वर जास्त इनरश करंटसह लोड पुरवणाऱ्या सर्किट्ससाठी संरक्षण.
