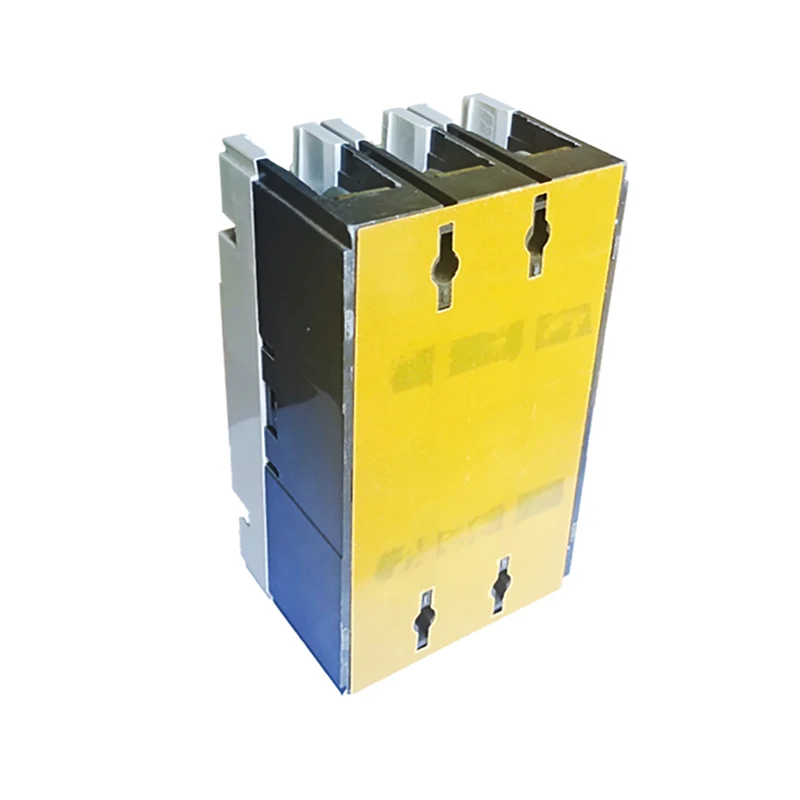

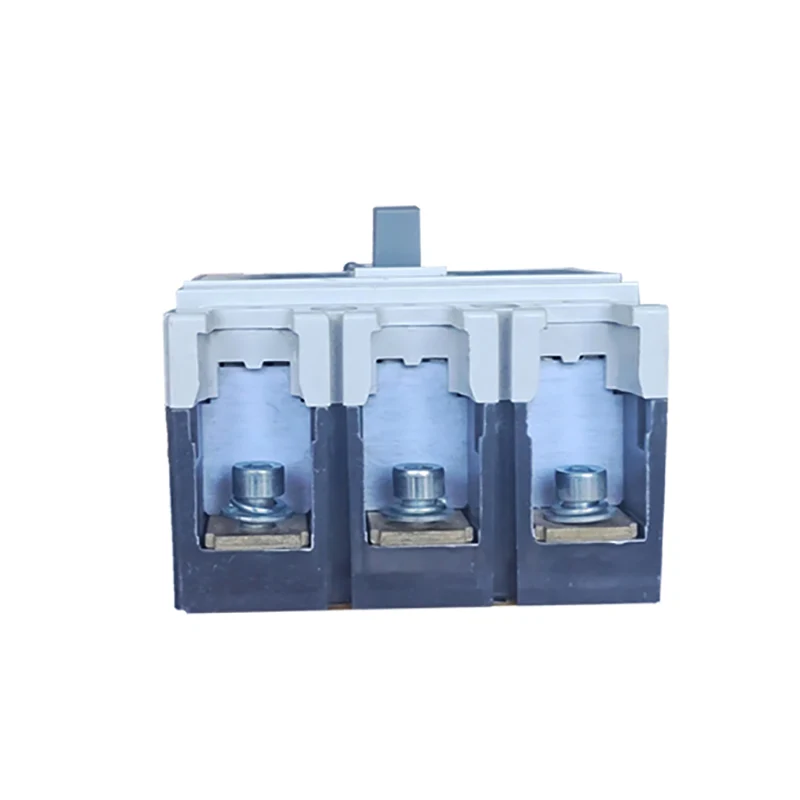

इलेक्ट्रिक मोल्डेड केस सर्किट ब्रेकर

इलेक्ट्रिक मोल्डेड केस सर्किट ब्रेकर हे एक प्रकारचे इलेक्ट्रिकल उपकरण आहे ज्यामध्ये ओव्हरलोड, शॉर्ट सर्किट आणि अंडर व्होल्टेज सारख्या संरक्षण कार्ये असतात. त्याचे कार्य तत्त्व असे आहे की सामान्य ऑपरेटिंग परिस्थितीत, सर्किट ब्रेकर बंद स्थितीत असतो, जेव्हा सर्किट ओव्हरलोड, शॉर्ट सर्किट किंवा व्होल्टेज आणि इतर दोषांमुळे, सर्किट ब्रेकर आपोआप सर्किट डिस्कनेक्ट करेल, जेणेकरून सर्किट आणि उपकरणांच्या सुरक्षिततेचे संरक्षण होईल.

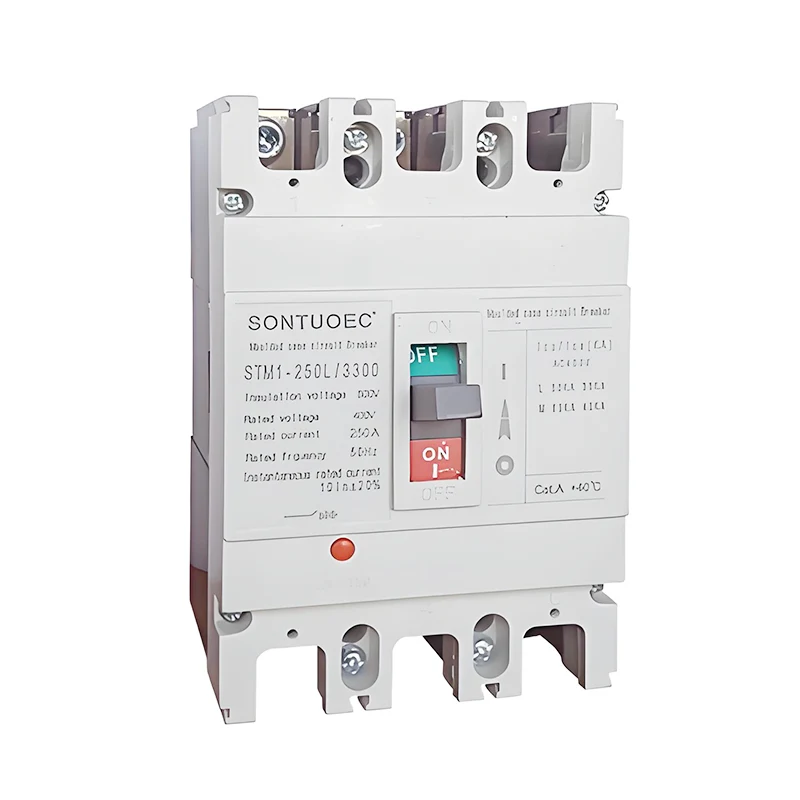

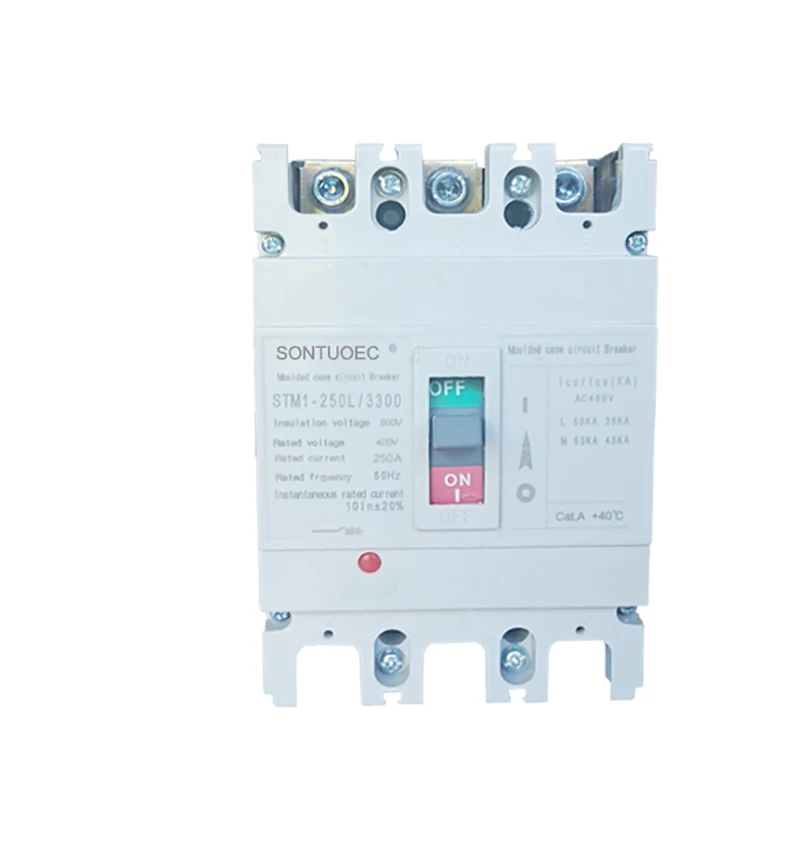

मॉडेल:STM1-250L

चौकशी पाठवा

उत्पादन वर्णन

मॉडेल		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Cortirucus curert रेट केले		125			250			400			630			800			1250
Curert hn(A) रेट केले		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			400,500,630			630,700,800			80,010,001,250
		63,80,100,125			180,200,225.25
रेटेड ऑपरेटिंग व्होटेज Ue(V)DC								५००,५५०,७			501,000
रेटेड इश्युएशन व्होटेज UKV)		1000			1000			1500			1500			1500			1500
Uimp(KV)
चाचणी मतदान एक मिनिट(V)		3500			3500			3500			3500			3500			3500
ब्रेकिंग क्षमता (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mechaarical He	वेळा	7000			7000			4000			4000			2500			2000
इलेक्ट्रिक लाइफ	वेळा	2000			2000			1000			1000			800			600
ब्रेकिंग टाइम्स(ms)		20			20			20			20			20			20
स्थापना स्थान		कोणतीही जागा
बोलेटर क्षमता		होय
मानक		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
तापमान(C)		25℃-50℃
संरक्षण कमी		b20
ऍक्सेसरी		OF/SD/MX
आर्किंग अंतर(मिमी)		250

मॉडेल नाही.	STM1-250L/3300
चाप-शमन माध्यम	हवा
मानक:	IEC 60947-2
रचना	MCCB
प्रकार	Moulede केस सर्किट तोडणारा
प्रमाणन	इ.स
मंजूरी	सीई, ISO9001
वितरण वेळ	आत 20 दिवस
तपशील	63A-630A
मूळ	वेन्झो झेजियांग
उत्पादन क्षमता	2000 तुकडे/आठवडा
गती	सामान्य प्रकार सर्किट ब्रेकर
स्थापना	निश्चित
ध्रुव क्रमांक	3P 4P
कार्य	परंपरागत सर्किट ब्रेकर, सर्किट-ब्रेकर अयशस्वी संरक्षण, ओव्हरकरंट संरक्षण
किंमत	कारखाना किंमत
वॉरंटी वेळ	12 महिने
वाहतूक पॅकेज	आतील बॉक्स/कार्टून
ट्रेडमार्क	SONTUOEC,WZSTEC,SONTUNE,IMDEC
एचएस कोड	8536200000

रचना आणि वैशिष्ट्ये

रचना: इलेक्ट्रिक मोल्डेड केस सर्किट ब्रेकरमध्ये सहसा संपर्क प्रणाली, चाप विझवणारी यंत्रणा, ऑपरेटिंग यंत्रणा, स्ट्रायकर आणि शेल आणि इतर भाग असतात.

वैशिष्ट्ये:

यात उच्च ब्रेकिंग क्षमता आणि चांगली डायनॅमिक थर्मल स्थिरता आहे.

शेल ज्वाला-प्रतिरोधक, चाप-प्रतिरोधक इन्सुलेट सामग्रीचे बनलेले आहे, उच्च सुरक्षा कार्यक्षमतेसह.

ऑपरेटिंग यंत्रणा लवचिक आणि विश्वासार्ह आहे, जी वापरकर्त्यांना मॅन्युअली किंवा इलेक्ट्रिकली ऑपरेट करणे सोयीस्कर आहे.

डिस्कनेक्टरमध्ये विविध संरक्षण कार्ये आहेत आणि सर्किटच्या विविध दोषांनुसार संबंधित क्रिया करू शकतात.

कार्य आणि वापर

कार्य: इलेक्ट्रिक मोल्डेड केस सर्किट ब्रेकरमध्ये विविध संरक्षण कार्ये आहेत जसे की ओव्हरलोड संरक्षण, शॉर्ट सर्किट संरक्षण, व्होल्टेज संरक्षण आणि गळती संरक्षण. त्यापैकी, ओव्हरलोड संरक्षण म्हणजे जेव्हा सर्किट ओव्हरलोड होते, तेव्हा सर्किट ब्रेकर आपोआप सर्किट डिस्कनेक्ट करू शकतो जेणेकरून जास्त गरम झाल्यामुळे उपकरणे खराब होऊ नयेत; शॉर्ट-सर्किट संरक्षण म्हणजे जेव्हा सर्किटमध्ये शॉर्ट-सर्किट होते, तेव्हा सर्किट ब्रेकर आग आणि इतर सुरक्षितता अपघात टाळण्यासाठी फॉल्ट करंट त्वरीत कापू शकतो; अंडरव्होल्टेज संरक्षण म्हणजे जेव्हा पॉवर सप्लाय व्होल्टेज रेट केलेल्या मूल्यापेक्षा कमी असते, तेव्हा सर्किट ब्रेकर आपोआप सर्किट डिस्कनेक्ट करू शकतो जेणेकरून उपकरणांचे नुकसान होण्यापासून संरक्षण होईल; आणि गळती संरक्षणाचा अर्थ असा की जेव्हा सर्किटमध्ये गळती होते, तेव्हा सर्किट ब्रेकर वैयक्तिक सुरक्षिततेचे संरक्षण करण्यासाठी वीज पुरवठा वेळेवर खंडित करू शकतो. गळतीचे संरक्षण म्हणजे वैयक्तिक सुरक्षिततेचे रक्षण करण्यासाठी सर्किट ब्रेकर वेळेत वीज पुरवठा खंडित करू शकतो.

उपयोग: इलेक्ट्रिक मोल्डेड केस सर्किट ब्रेकर्सचा वापर मोठ्या प्रमाणावर विद्युत प्रणालींमध्ये निवासी, व्यावसायिक, औद्योगिक आणि वाहतूक क्षेत्रात केला जातो. निवासी क्षेत्रात, हे होम सर्किट्स आणि इलेक्ट्रिकल उपकरणांच्या सुरक्षिततेचे संरक्षण करण्यासाठी वापरले जाते; व्यावसायिक क्षेत्रात, ते मोठ्या इमारती आणि व्यावसायिक परिसरांच्या विद्युत प्रणालीचे संरक्षण करण्यासाठी वापरले जाते; औद्योगिक क्षेत्रात, हे फॅक्टरी उपकरणे आणि मशीन्सच्या सुरक्षित ऑपरेशनचे नियंत्रण आणि संरक्षण करण्यासाठी वापरले जाते; वाहतूक क्षेत्रात, हे ट्रॅफिक लाइट, रेल्वे सिग्नल आणि इतर उपकरणांच्या स्थिर ऑपरेशनचे संरक्षण करण्यासाठी वापरले जाते.
