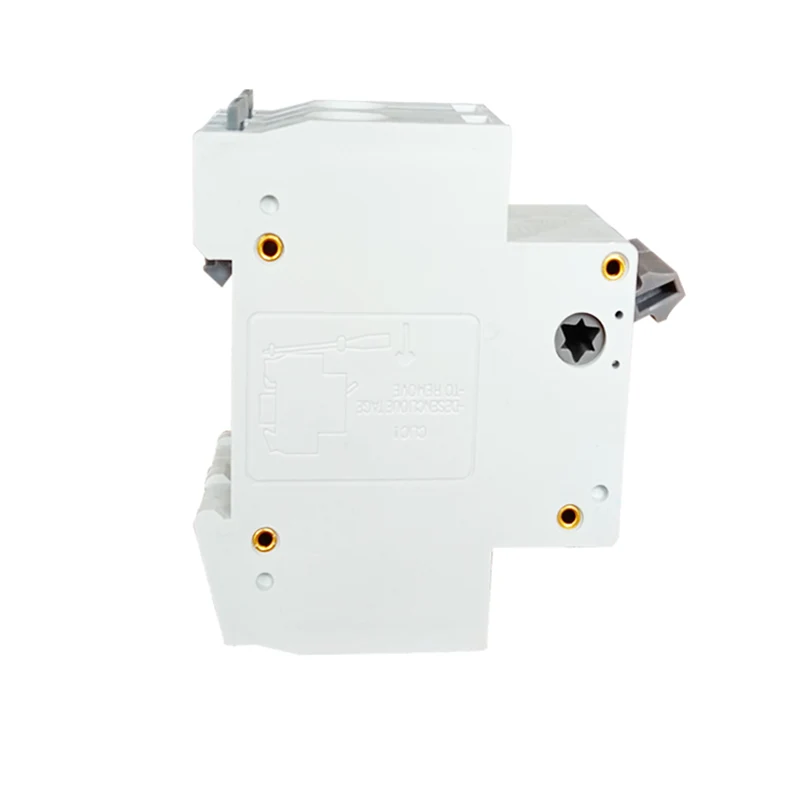

एचएल 30-100 आयसोलेटर स्विच

उत्पादनाचे नाव

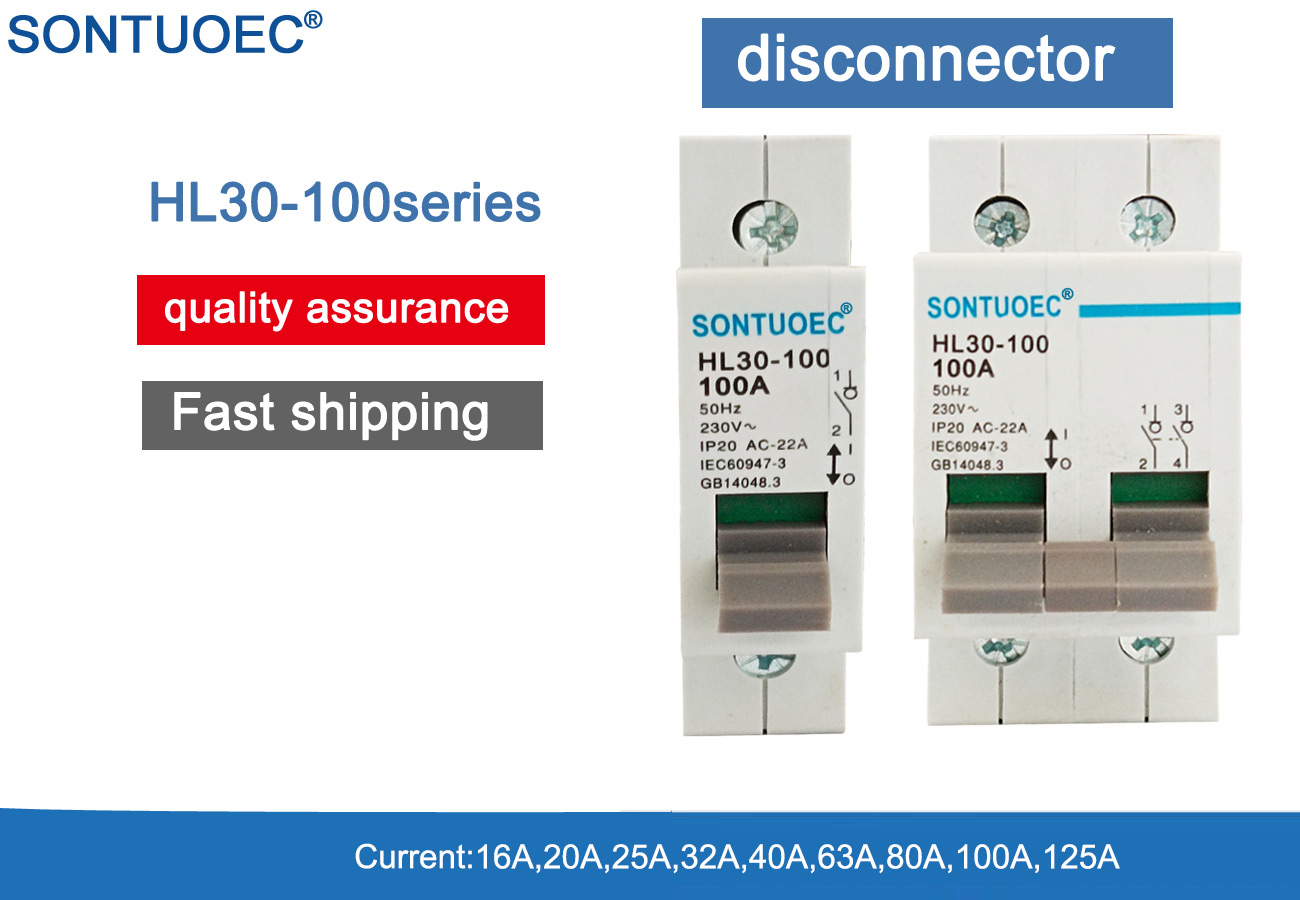

एचएल -30 मालिका आयसोलेटर स्विच

ध्रुव

1 पी 2 पी 3 पी 4 पी

रेट केलेले चालू

16,25 ए, 40 ए, 63 ए, 80 ए, 100 ए, 125 ए

रेट केलेले व्होल्टेज

1 पी: एसी 230 व्ही

2 पी, 3 पी .4 पी: एसी 400 व्ही

इन्सुलेशन व्होल्टेज Ui

690 व्ही

रेट केलेले आवेग व्होल्टेजचा प्रतिकार (1.2/50) यूआयएमपी

6 केव्ही

रेट केलेले शॉर्ट सर्किट सध्याच्या आयसीडब्ल्यूचा प्रतिकार करा

12 एलई/1 एस

रेट केलेले शॉर्ट सर्किट बनविण्याची क्षमता आयसीएम

20 एल/0.1 एस

रेटिंग मेकिंग आणि ब्रेकिंग क्षमता

3ie, 1.05ue, cosan = 0.8

श्रेणी वापरा

एसी -21 बी, एसी -22 ए

विद्युत जीवन

1500

यांत्रिक जीवन

8500

प्रदूषण पदवी

3

स्टोरेज तापमान

-35ºC ~ +70ºC

स्थापना उंची

<2000 मी

जास्तीत जास्त वायरिंग क्षमता (एनएमए)

16 (20 ए ~ 63 ए)

50 (80 ए ~ 125 ए)

जास्तीत जास्त टॉर्क मर्यादित करा

2.0 (20 ए ~ 63 ए)

3.5 (80 ए ~ 125 ए)
