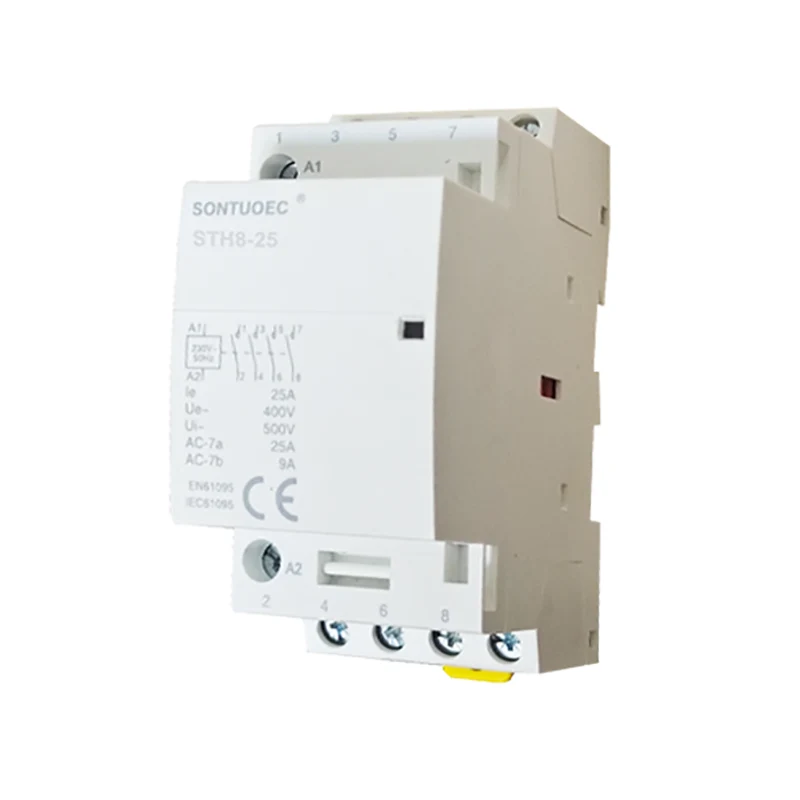

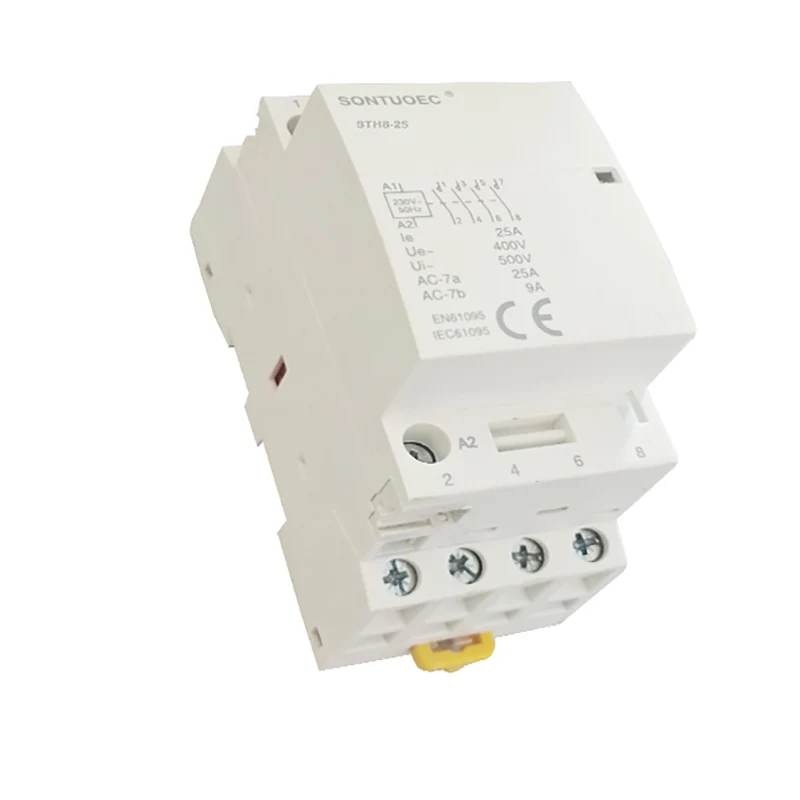

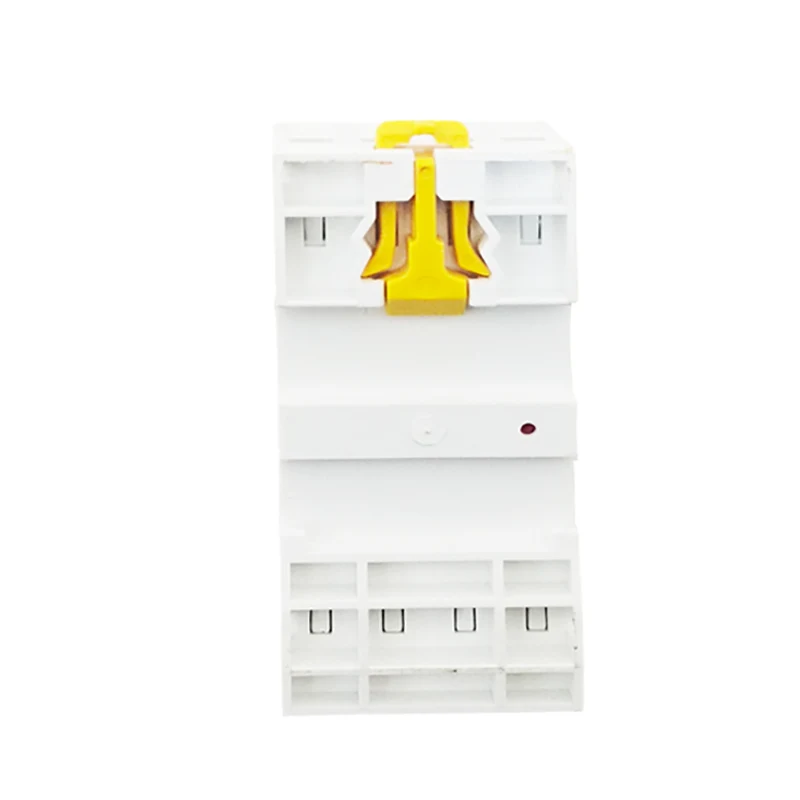

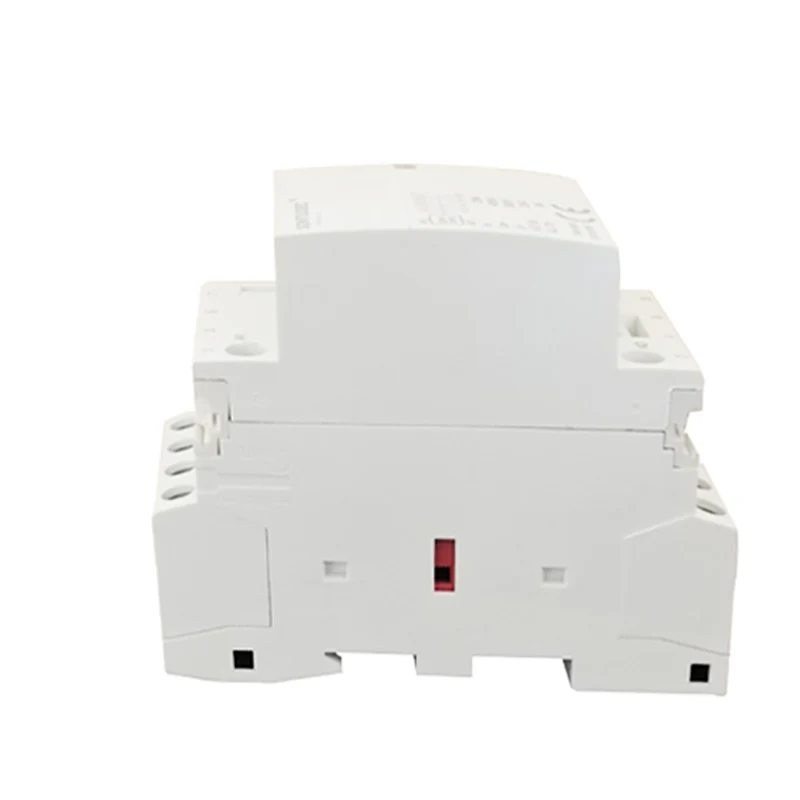

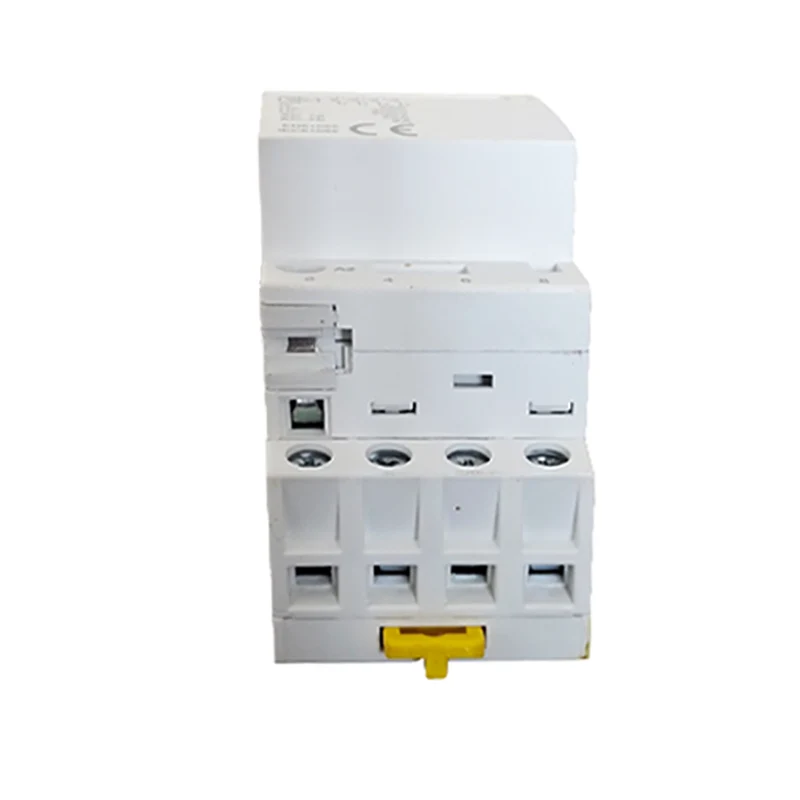

घरगुती एसी कॉन्टेक्टर

प्रकार					9 मिमी मध्ये रुंदी मॉड्यूल

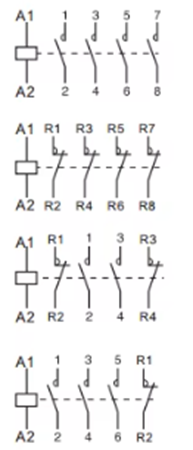

1 पी	रेटिंग (एलएन) एसी -7 ए	रेटिंग (एलएन) एसी -7 ए	नियंत्रण व्होल्टेज (व्हीएसी) (50 हर्ट्ज)	संपर्क
	16 ए	6 ए	24	1 नाही	2
	20 ए	7 ए	110	1NC
	25 ए	9 ए	230
2 पी
	16 ए	6 ए	24	2 नाही	2
	20 ए	7 ए	110	1 नाही+1nc
	25 ए	9 ए	230	2nc
	32 ए	12 ए	24	2 नाही	4
	40 ए	18 ए	110	1 नाही+1nc
	63 ए	25 ए	230	2nc
	100 ए	_	24		6
			110	2 नाही
			230
3 पी
	16 ए	6 ए	24	3 नाही	4
	20 ए	7 ए	110	3nc
	25 ए	9 ए	230
	32 ए	12 ए	24	3 नाही	6
	40 ए	18 ए	110	3nc
	63 ए	25 ए	230
4 पी
	16 ए	6 ए	24	4 नाही	4
	20 ए	7 ए	110	4NC
	25 ए	9 ए	230	2no+2nc 3no+1nc
	32 ए	12 ए	24	4 नाही	6
	40 ए	18 ए	110	4NC
	63 ए	25 ए	230	2no+2nc 3no+1nc
	100 ए	_	24	4 नाही	12
			110
			230

मुख्य रचना

घरगुती एसी कॉन्टेक्टरमध्ये सहसा खालील भाग असतात:

संपर्क प्रणाली: मुख्य संपर्क आणि सहाय्यक संपर्कांसह. मुख्य संपर्क चालू करण्यासाठी आणि मुख्य सर्किट तोडण्यासाठी वापरला जातो, ज्यात सहसा मोठा रेट केलेला प्रवाह असतो; सहाय्यक संपर्क चालू करण्यासाठी आणि नियंत्रण सर्किट तोडण्यासाठी वापरला जातो, ज्यामध्ये एक लहान रेट केलेले प्रवाह आहे.

इलेक्ट्रोमॅग्नेटिक सिस्टम: यात लोह कोर, आर्मेचर आणि कॉइल असते. जेव्हा गुंडाळी उत्साही होते, तेव्हा कोर एक चुंबकीय क्षेत्र तयार करतो जे आर्मेचरला आकर्षित करते आणि संपर्क बंद करते; जेव्हा कॉइल डी-एनर्झाइझ केली जाते, तेव्हा चुंबकीय क्षेत्र अदृश्य होते, आर्मेचर सोडले जाते आणि संपर्क तुटले जातात.

आर्क विझविणारे डिव्हाइस: संपर्क डिस्कनेक्ट झाल्यावर कमानी विझविण्याकरिता वापरले जाते, कमानीला संपर्कांचे नुकसान होण्यापासून प्रतिबंधित करते.

शेल आणि अ‍ॅक्सेसरीज: शेलचा वापर बाह्य वातावरणाच्या प्रभावापासून अंतर्गत घटकांचे संरक्षण करण्यासाठी केला जातो; अ‍ॅक्सेसरीजमध्ये माउंटिंग ब्रॅकेट्स, टर्मिनल इ. समाविष्ट आहे, जे कॉन्टॅक्टरची स्थापना आणि वायरिंगची जाणीव करण्यासाठी वापरली जातात.

ऑपरेशनचे तत्व

घरगुती एसी कॉन्टॅक्टर्सचे कार्यरत तत्व इलेक्ट्रोमॅग्नेटिक इंडक्शनच्या तत्त्वावर आधारित आहे. जेव्हा कॉइलला उत्साही होते, लोखंडी कोर एक चुंबकीय क्षेत्र तयार करते जे आर्मेचरला आकर्षित करते आणि संपर्क बंद करते; जेव्हा कॉइल डी-एनर्झाइझ केली जाते, तेव्हा चुंबकीय क्षेत्र अदृश्य होते, आर्मेचर सोडले जाते आणि संपर्क डिस्कनेक्ट केले जातात. कॉइलची ऊर्जा आणि डी-एनर्जीकरण नियंत्रित करून, घरगुती सर्किट्सचे रिमोट कंट्रोल आणि संरक्षण लक्षात येते.

तांत्रिक मापदंड

घरगुती एसी कॉन्टॅक्टर्सच्या मुख्य तांत्रिक मापदंडांमध्ये रेट केलेले व्होल्टेज, रेट केलेले वर्तमान, रेट केलेले वारंवारता, कनेक्टिंग आणि ब्रेकिंग क्षमता इत्यादी समाविष्ट आहेत. कॉन्टॅक्टरचा सामान्य ऑपरेशन आणि सुरक्षित वापर सुनिश्चित करण्यासाठी घरगुती सर्किटच्या वास्तविक परिस्थितीनुसार या पॅरामीटर्सची निवड निश्चित केली पाहिजे.

रेट केलेले व्होल्टेज: जेव्हा कॉन्टॅक्टर सामान्यपणे कार्य करते तेव्हा व्होल्टेज पातळीचा संदर्भ देते.

रेट केलेले वर्तमान: रेट केलेल्या व्होल्टेज अंतर्गत कॉन्टॅक्टर बराच काळ सहन करू शकतो अशा जास्तीत जास्त करंटचा संदर्भ देतो.

रेटेड फ्रिक्वेन्सी: जेव्हा कॉन्टॅक्टर सामान्यपणे कार्य करते तेव्हा वीजपुरवठ्याची वारंवारता.

कनेक्ट करणे आणि ब्रेकिंग क्षमता: कॉन्टॅक्टर निर्दिष्ट परिस्थितीत विश्वसनीयरित्या कनेक्ट होऊ शकतो आणि खंडित करू शकतो.
