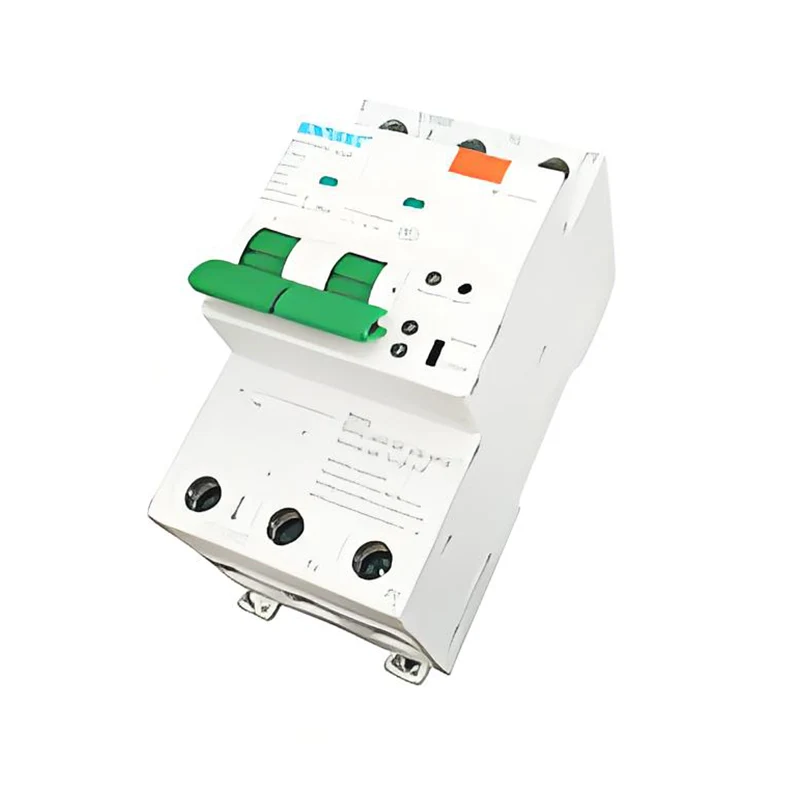

विसर्जन अलार्म आरसीबीओ

मुख्य वैशिष्ट्ये

वॉटरप्रूफ: विसर्जन अलार्म आरसीबीओ गृहनिर्माण वॉटरप्रूफ मटेरियलने बनविले जाते किंवा ओले किंवा मैदानी वातावरणातही चांगले इन्सुलेशन आणि संरक्षण रेटिंग सुनिश्चित करण्यासाठी विशेष उपचार केले जाते. आयपी 66 सारख्या सामान्य वॉटरप्रूफ रेटिंग्ज सूचित करतात की डिव्हाइस धूळ प्रवेश करण्यापासून पूर्णपणे संरक्षित आहे आणि परिणाम न करता पाण्याच्या मजबूत स्प्रेचा प्रतिकार करू शकतो.

अवशिष्ट वर्तमान संरक्षणः जेव्हा सर्किटमधील अवशिष्ट प्रवाह प्रीसेट व्हॅल्यूवर पोहोचतो, तेव्हा आरसीबीओ इलेक्ट्रिक शॉक आणि विद्युत आगीपासून बचाव करण्यासाठी पटकन सर्किट कापू शकतो. वैयक्तिक सुरक्षा आणि उपकरणांच्या सुरक्षिततेचे संरक्षण करण्यासाठी हे वैशिष्ट्य आवश्यक आहे.

ओव्हरलोड संरक्षण: जेव्हा सर्किटमधील वर्तमान सर्किट ब्रेकरच्या रेट केलेल्या प्रवाहापेक्षा जास्त असेल तेव्हा आरसीबीओ सर्किटचे नुकसान किंवा ओव्हरलोडमुळे होणार्‍या अग्निशामक अपघातांना प्रतिबंधित करण्यासाठी स्वयंचलितपणे सर्किट कापू शकते.

शॉर्ट-सर्किट संरक्षण: जेव्हा सर्किटमध्ये शॉर्ट-सर्किट येते तेव्हा आरसीबीओ शॉर्ट-सर्किट चालू कापण्यासाठी द्रुतपणे कार्य करू शकते आणि सर्किट आणि उपकरणांच्या सुरक्षिततेचे संरक्षण करू शकते.

आरसीबीओमध्ये गळती संरक्षण/वॉटर इनग्रेस अलार्म/ओव्हरलोड संरक्षण/शॉर्ट सर्किट प्रोटेक्शन फंक्शनचे कार्य आहे.

आरसीबीओचे कार्यरत संदर्भ तापमान 30 डिग्री सेल्सियस असते, जेव्हा सभोवतालचे तापमान बदलते तेव्हा त्याचे सेटिंग मूल्य दुरुस्त केले जावे. बंद बॉक्समध्ये एकाधिक आरसीबीओ स्थापित केले असल्यास आणि बॉक्सच्या आत तापमान वाढल्यास, रेट केलेले प्रवाहाने गुणाकार केला पाहिजे

0.8 चे डेरेटिंग फॅक्टर.

इलेक्ट्रॉनिक सर्किट सामान्यपणे कार्य करण्यासाठी आणि प्रथिने-भूमिका बजावण्यासाठी आरसीबीओवरील "एन" लाइन तटस्थ ओळीशी जोडली जावी.

आरसीबीओवर शॉर्ट-सर्किट संरक्षण क्षमता चाचणी करण्यासाठी फेज लाइन किंवा फेज लाइनवर फेज लाइनवर शॉर्ट-सर्किट करण्याची पद्धत वापरण्याची परवानगी नाही.

सामान्य निवड तत्त्वे

अ) आरसीबीओचे रेट केलेले कार्यरत व्होल्टेज line लाइनचे रेट केलेले व्होल्टेज.

बी) आरसीबीओचा रेट केलेला प्रवाह लाइनद्वारे गणना केलेल्या लोड करंटपेक्षा 1.1-1.25 पट आहे.

सी) आरसीबीओची रेट केलेली शॉर्ट-सर्किट ब्रेकिंग क्षमता ≥ जास्तीत जास्त शॉर्ट-सर्किट

ओळीमध्ये दिसू शकेल असे वर्तमान.

डी) आरसीबीओ त्वरित रीलिझ सेटिंग चालू ≤ 0.8 पट लाइन फेज-टू-ग्राउंड किंवा फेज-टू-फेज शॉर्ट सर्किट करंटच्या शेवटी.

e) एकल-फेज रेट केलेले इलेक्ट्रिक हीटर, रेफ्रिजरेटर आणि इनकॅन्डेसेंट एलए-एमपीएस दिलेल्या व्होल्टेज आणि पॉवर इन = पी/यू; तीन-चरण रेट केलेले चालू = पी/1.732U.rcbo अवशिष्ट प्रवाह सामान्यत: 30 एमए म्हणून निवडले जाते, जे वैयक्तिक संपर्क संरक्षण म्हणून वापरले जाते.

उत्पादन स्थापित करण्यासाठी आणि वापरण्यासाठी, कृपया धारणा मॅन्युअल वाचा.
