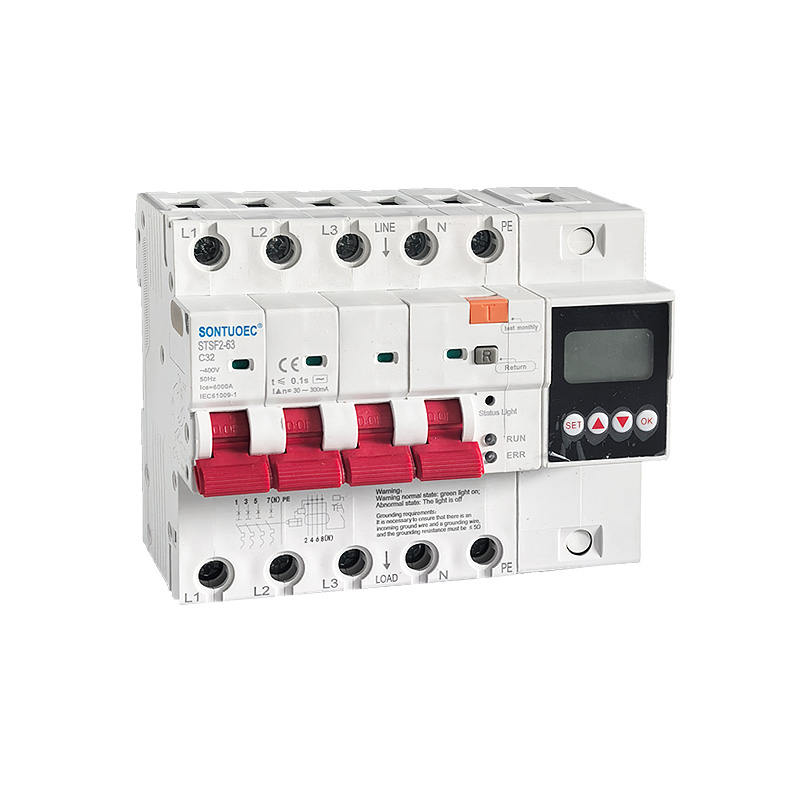

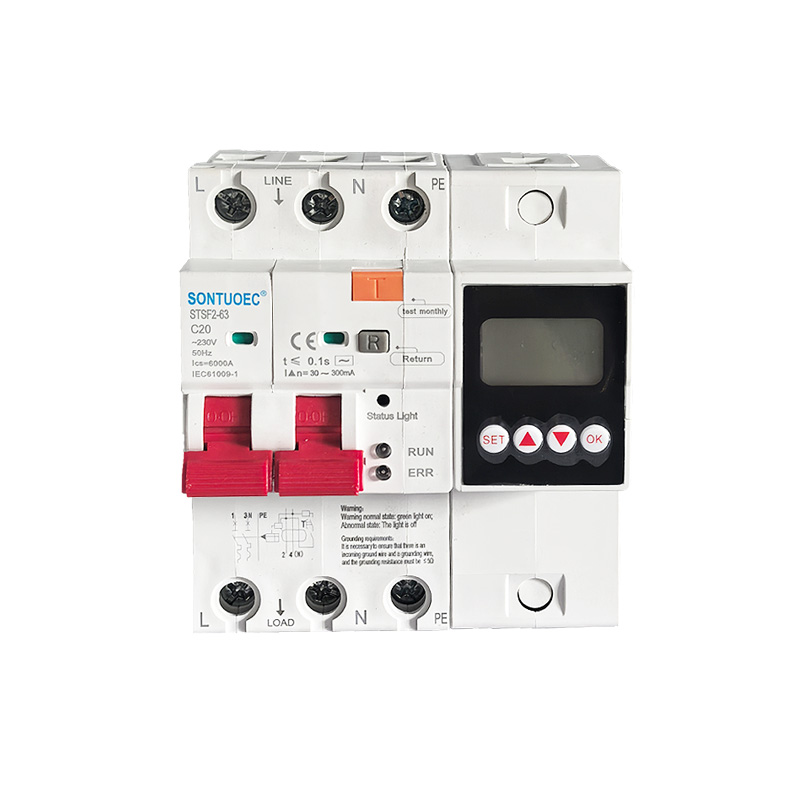

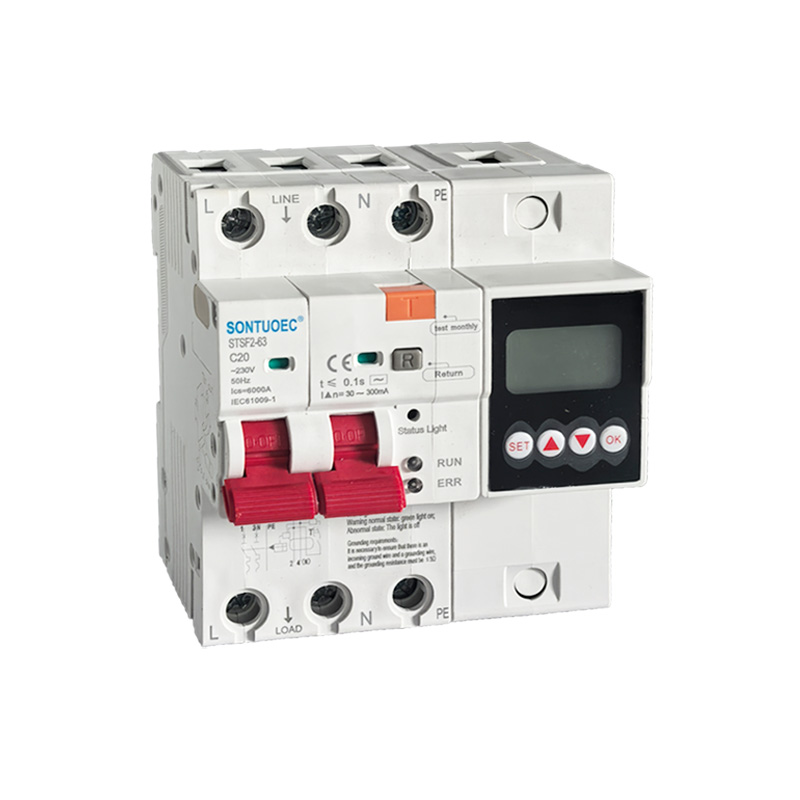

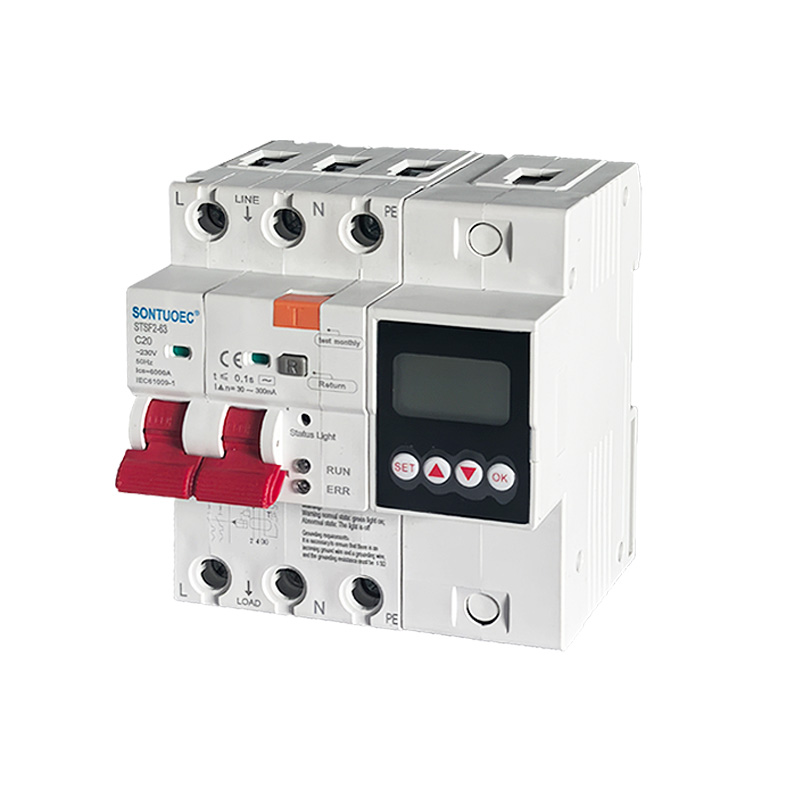

इंटेलिजेंट इमर्सन अँटी इलेक्ट्रिक शॉक लीकेज प्रोटेक्टर 220V एअर सर्किट ब्रेकर

STSF2-63/100 100A 2p 4p मल्टीफंक्शनल RCBO AC 50/60Hz साठी योग्य आहे, 230V-400V च्या व्होल्टेजसह सर्किटमध्ये रेट केलेले आणि 100A चे रेट केलेले करंट, जेव्हा एपर्सनला वीज पडते किंवा पॉवर ग्रिड लीक होते. जेव्हा गळती, ओव्हरव्होल्टेज आणि अंडरव्होल्टेज सेट मूल्यांपर्यंत पोहोचते, तेव्हा अवशिष्ट वर्तमान सर्किट ब्रेकर खूप कमी कालावधीत त्वरीत वीजपुरवठा खंडित करू शकतो. जेव्हा अवशिष्ट वर्तमान सर्किट ब्रेकरचे मॉनिटरिंग तापमान सेट मूल्यापर्यंत पोहोचते तेव्हा मॉनिटरिंग ग्राउंड वायर कनेक्ट केलेले नसते. जोडलेले असताना, उत्पादन कर्मचारी आणि विद्युत उपकरणांच्या सुरक्षिततेसाठी अलार्म आवाज उत्सर्जित करते आणि ते टाळू शकते पॉवर ग्रिडमधील ओव्हरव्होल्टेजमुळे उपकरणांचे नुकसान टाळा. ओव्हरलोड, शॉर्ट सर्किट, गळती, ओव्हरव्होल्टेज अंडरव्होल्टेज आणि ओव्हरटेम्परेचर प्रोटेक्शन फंक्शन्सचा वापर सामान्य परिस्थितीत विद्युत उपकरणे अधूनमधून चालू आणि बंद करण्यासाठी देखील केला जाऊ शकतो. लाइटिंग सर्किट्स, विशेषत: औद्योगिक आणि व्यावसायिक प्रकाश वितरण प्रणालींसाठी योग्य. उत्पादनामध्ये लहान आकारमान, कॉम्पॅक्ट रचना आणि इतर समान उत्पादनांपेक्षा चांगली किंमत-प्रभावीता आहे. त्याचे स्वरूप सुंदर आहे, उच्च ब्रेकिंग क्षमता घरगुती वीज वितरणासाठी एक चांगला पर्याय बनवते. हे उत्पादन GB/T 16917.1 आणि IEC 61009-1 मानकांचे पालन करते आणि CE प्रमाणपत्र प्राप्त केले आहे.

मॉडेल:STFS2-63

चौकशी पाठवा

उत्पादन वर्णन

तपशील:

इलेक्ट्रिकल वैशिष्ट्ये	मानक	युनिट	IEC/EN 61009-1
	मोड		इलेक्ट्रॉनिक प्रकार
	प्रकार (पृथ्वीच्या गळतीचे लहरी स्वरूप जाणवले)		एसी
	थर्मो-चुंबकीय प्रकाशन वैशिष्ट्यपूर्ण		बी, सी, डी
	रेट केलेले वर्तमान ln	A	6-100A(6,10,16,20,25,32,40,63; 80,100A) समायोज्य
	खांब	P	1P+N, 3P+N
	रेटेड व्होल्टेज Ue	V	AC 230, 400 (समायोज्य)
	रेट केलेली संवेदनशीलता I△n	A	30-300mA(30,100,300mA) समायोज्य
	रेट केलेले अवशिष्ट निर्मिती आणि तोडण्याची क्षमता l△m	A	500
	रेट केलेले शॉर्ट-सर्किट क्षमता Icn	A	6000
	I अंतर्गत ब्रेक वेळ△n	S	≤0.1
	रेट केलेली वारंवारता	Hz	50/60
	व्होल्टेजसह रेट केलेले आवेग(1.2/50)Uimp	V	4000
	1 मिनिटासाठी ind.Freq वर डायलेक्ट्रिक चाचणी व्होल्टेज	kV	2
	इन्सुलेशन व्होल्टेज Ui	V	250
	प्रदूषण पदवी		2
इतरr	ओव्हर/ अंडर व्होल्टेज संरक्षण;	आणि	तापमान संरक्षण ; फायर-अल्वॉर्म आणि इतर
यांत्रिक वैशिष्ट्ये	विद्युत जीवन		4000
	यांत्रिक जीवन		10000
	फॉल्ट वर्तमान निर्देशक		होय
	संरक्षण पदवी		IP20
	सभोवतालचे तापमान	ºC	-5~+40(विशेष अनुप्रयोग कृपया पहा
	(दैनिक सरासरी≤35ºC सह)	ºC	तापमान भरपाई सुधारणा)
	स्टोरेज तापमान	ºC	-२५~+७०
स्थापना	टर्मिनल कनेक्शन प्रकार		केबल/पिन-प्रकार बसबार/U-प्रकार बसबार

	टर्मिनल आकार केबलसाठी वर/खाली	मिमी2	25
	टर्मिनल आकार केबलसाठी वर/खाली	AWG	18-5
	बसबारसाठी टर्मिनलचा आकार टॉप/खाली	मिमी2	25
	बसबारसाठी टर्मिनलचा आकार टॉप/खाली	AWG	18-3
	आरोहित		DIN रेल EN 60715(35mm) वर फास्ट क्लिप उपकरणाद्वारे
	जोडणी		वरून

सभोवतालचे हवेचे तापमान:

1. सभोवतालचे हवेचे तापमान -5 1C पेक्षा कमी नसावे, +40 C पेक्षा जास्त नसावे आणि दैनंदिन सरासरी मूल्य +35 C पेक्षा जास्त नसावे.

2. उंची: स्थापना साइटची उंची 2000m पेक्षा जास्त नसावी.

3.वातावरणाची परिस्थिती

हवा स्वच्छ आहे, आणि कमाल तापमान + 40 डिग्री सेल्सिअस, हवेची सापेक्ष आर्द्रता 50% पेक्षा जास्त नाही. कमी तापमानात उच्च सापेक्ष आर्द्रता अनुमत आहे, जसे की + 20 से,

सापेक्ष आर्द्रता 90% पेक्षा जास्त नसावी. तापमानातील बदलांमुळे अधूनमधून मध्यम संक्षेपण झाल्यामुळे, योग्य उपाययोजना करण्याकडे लक्ष दिले पाहिजे.

4. प्रतिष्ठापन श्रेणी प्रतिष्ठापन श्रेणी lI आणि III आहेत

वर्तमान आणि ध्रुवांची संख्या

100A: हे सूचित करते की RCBO 100 amps वर रेट केले आहे. वर्तमान रेटिंग हे विद्युत् प्रवाहाचे कमाल मूल्य आहे जे सर्किट ब्रेकर जास्त गरम किंवा नुकसान न करता सतत वाहून नेऊ शकते.

2p, 4p: येथे “p” म्हणजे ध्रुवांची संख्या, म्हणजेच सर्किट ब्रेकर कनेक्ट केले जाऊ शकते अशा सर्किट टप्प्यांची संख्या. 2p चा अर्थ असा आहे की सर्किट ब्रेकर दोन सर्किट टप्प्यांशी जोडला जाऊ शकतो (सामान्यतः फायर आणि झिरो), तर 4p म्हणजे ते चार सर्किट टप्प्यांशी (सामान्यतः तीन-फेज फायर आणि शून्य) कनेक्ट केले जाऊ शकते.

बहुकार्यात्मक

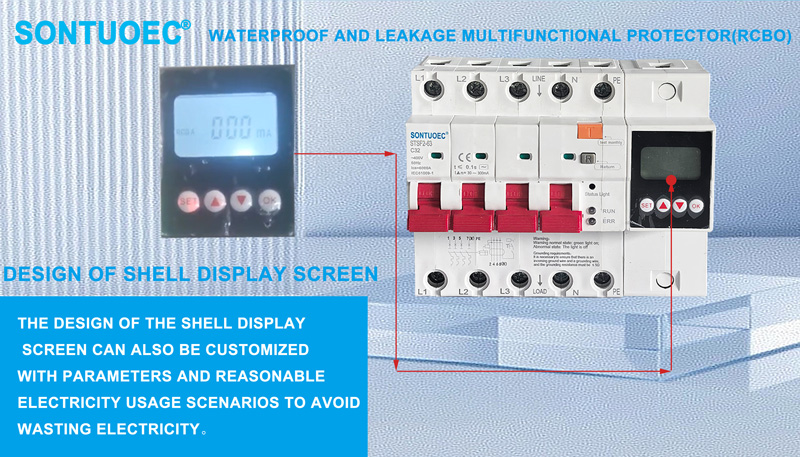

मल्टीफंक्शनल सूचित करते की हे 100A 2p 4p मल्टीफंक्शनल RCBO विविध प्रकारच्या संरक्षण कार्यांसह सुसज्ज आहे. मूलभूत ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षणाव्यतिरिक्त, ते गळती संरक्षण, अंडरव्होल्टेज संरक्षण, ओव्हरव्होल्टेज संरक्षण इत्यादी देखील प्रदान करू शकते. तापमान संरक्षण，पाणी प्रवेश अलार्म，ॲडजस्टेबल करंट आणि व्होल्टेज.हे संरक्षण RCBO ला सर्किट्स आणि उपकरणांसाठी अधिक व्यापक संरक्षण प्रदान करण्यास अनुमती देतात.

चेतावणी!

चेतावणी सामान्य स्थिती: हिरवा दिवा चालू;

असामान्य स्थिती: प्रकाश बंद आहे

ग्राउंडिंग आवश्यकता:

इनकमिंग ग्राउंड वायर आणि ग्राउंडिंग वायर असल्याची खात्री करणे आवश्यक आहे आणि ग्राउंडिंग रेझिस्टन्स s 5Q असणे आवश्यक आहे!

अर्ज परिस्थिती

RCBO ची विविध प्रकारची संरक्षण कार्ये असल्याने, हे सहसा वैयक्तिक सुरक्षिततेची आवश्यकता असलेल्या सर्किट्समध्ये वापरले जाते, जसे की प्रकाशासाठी इलेक्ट्रिकल सर्किट, कमकुवत शक्ती आणि घरे आणि सार्वजनिक ठिकाणी विद्युत उपकरणे. ही ठिकाणे अनेकदा पाणी आणि ओलावा द्वारे दर्शविले जातात, ज्यामुळे सहजपणे गळती अपघात होऊ शकतात. याव्यतिरिक्त, RCBO चा वापर औद्योगिक विद्युत प्रणालींमध्ये देखील केला जाऊ शकतो जिथे मानवी सुरक्षितता ही एक पूर्व शर्त आहे, जसे की परिधीय प्रकाश नियंत्रण सर्किट, रडार प्रणाली आणि भूवैज्ञानिक अन्वेषण उपकरणे.
