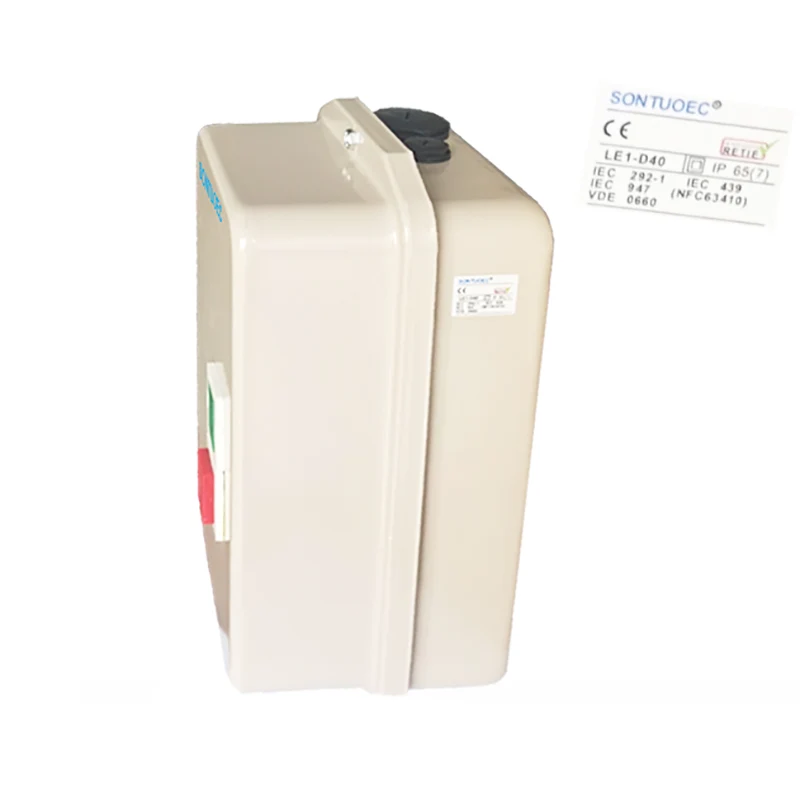

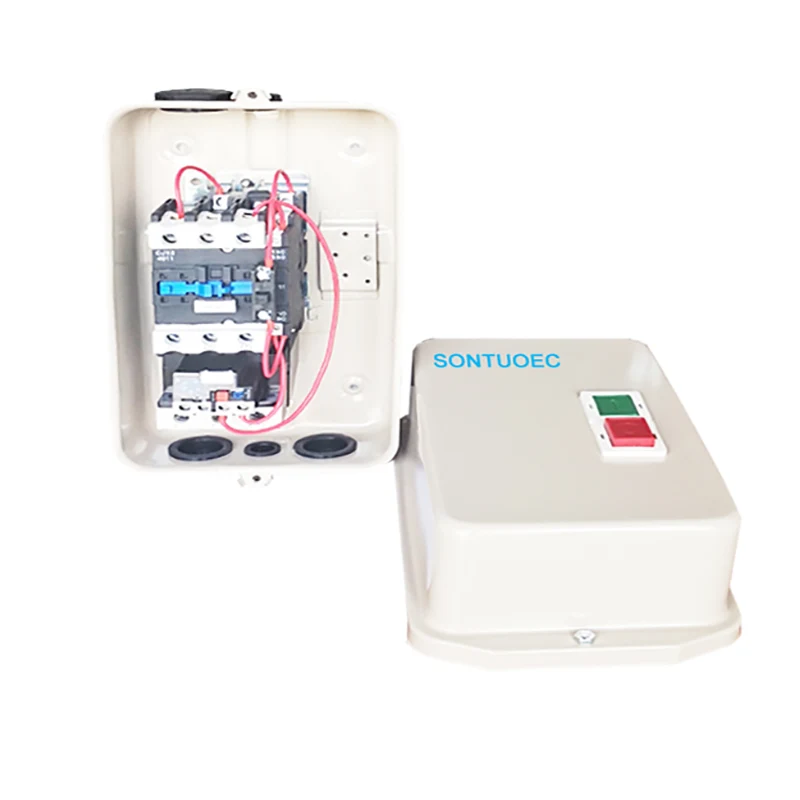

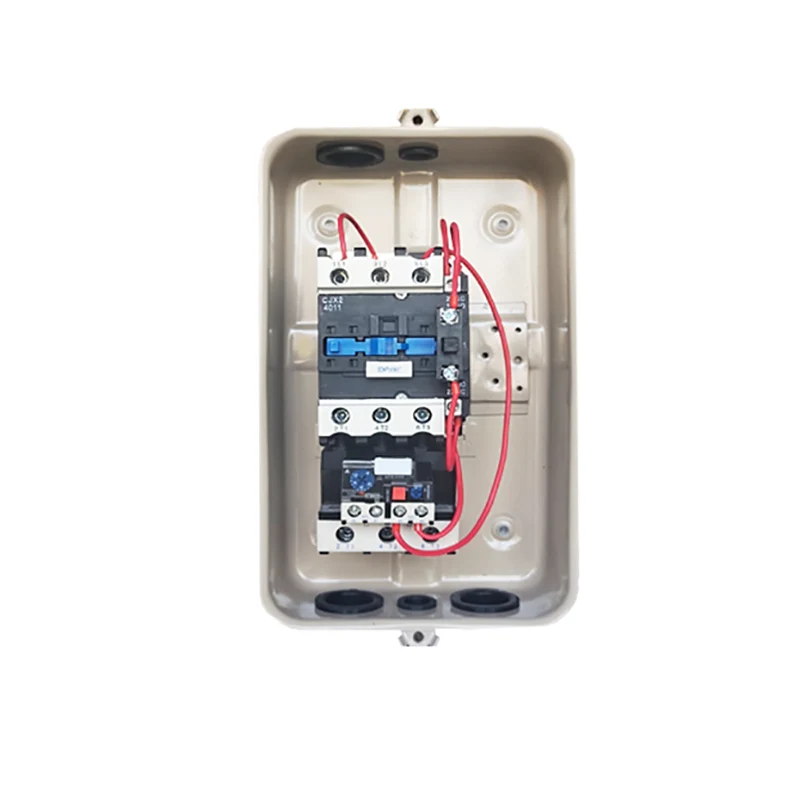

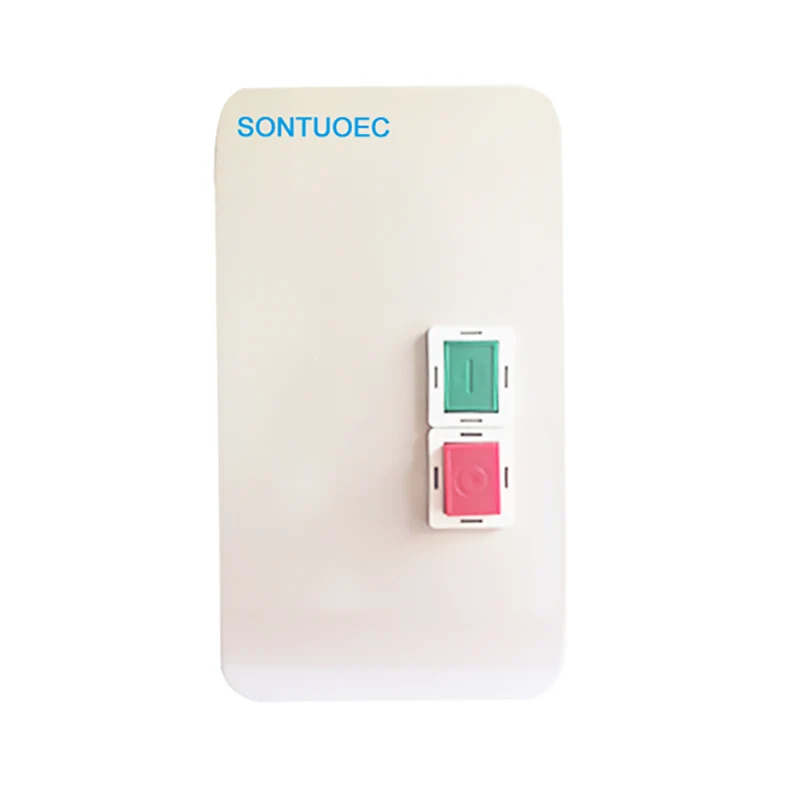

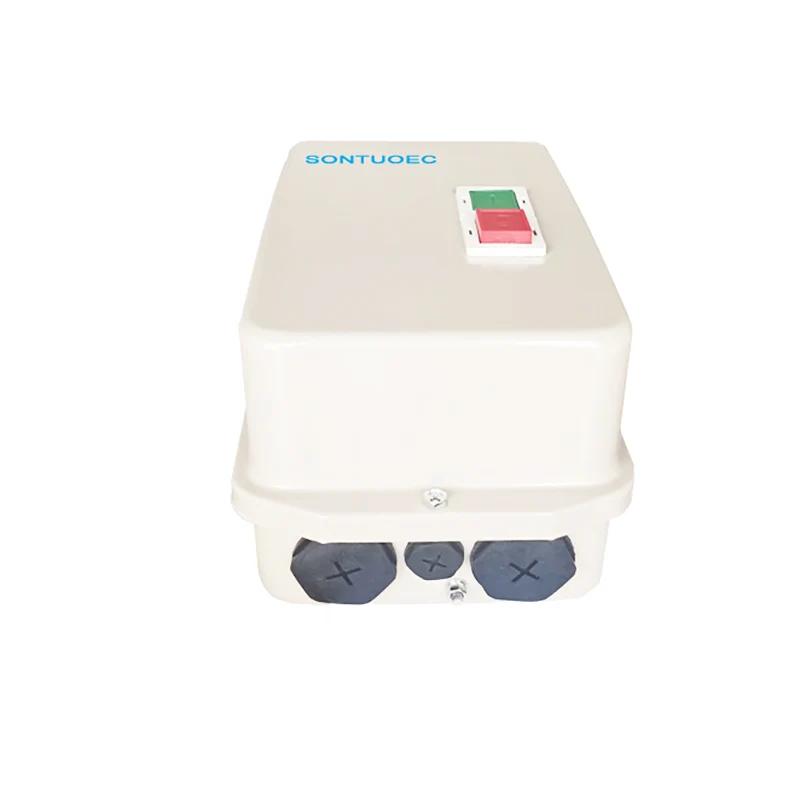

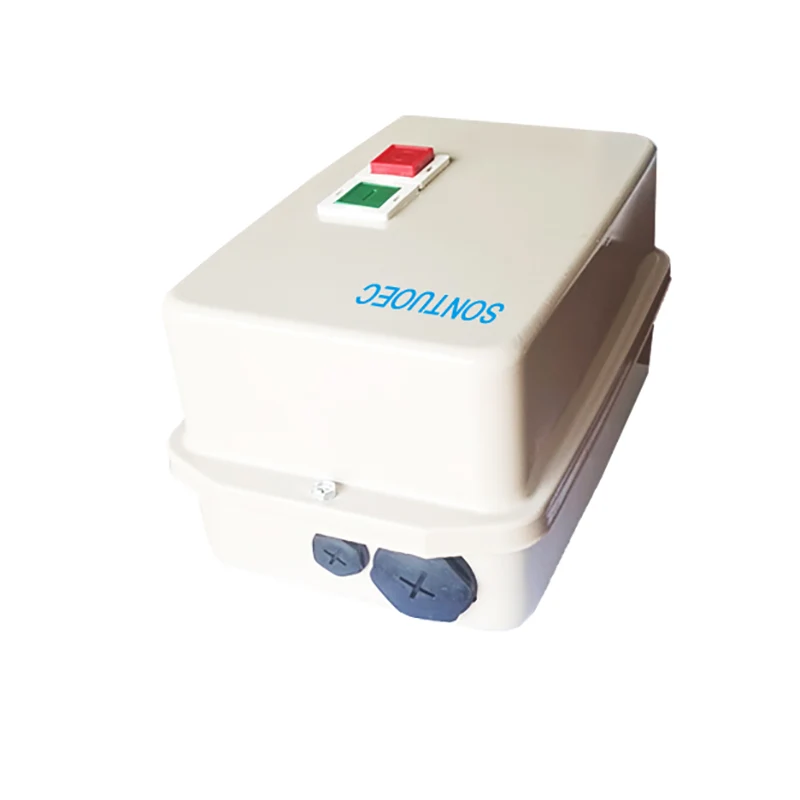

एलई 1 मालिका चुंबकीय स्टार्टर

एलई 1 सीरिज मॅग्नेटिक स्टार्टर हे चुंबकीय क्षेत्राच्या तत्त्वावर आधारित एक प्रकारचे इलेक्ट्रॉनिक डिव्हाइस आहे, जे चुंबकीय सेन्सिंग एलिमेंट आणि ट्रिगर डिव्हाइसच्या संयोजनाद्वारे एअर कॉम्प्रेसर सर्किटचे ऑन-ऑफ कंट्रोल लक्षात येते. जेव्हा बाह्य चुंबकीय क्षेत्र जवळ असते, तेव्हा चुंबकीय सेन्सिंग घटकावर परिणाम होईल, अशा प्रकारे सर्किट बंद करण्यासाठी किंवा तोडण्यासाठी स्विच क्रियेस ट्रिगर होईल आणि नंतर एअर कॉम्प्रेसरची प्रारंभ आणि थांबे नियंत्रित होईल.

चौकशी पाठवा

उत्पादन वर्णन

जास्तीत जास्त पॉवर एसी 3 कर्तव्य (केडब्ल्यू)						रेटेड करंट (अ)	कोड क्रमांक		योग्य थर्मल रिले (अ)
220v 230v	380 व्ही 400 व्ही	415 व्ही	440 व्ही	500 व्ही	660 व्ही 690	रेटेड करंट (अ)	एलएल (दीर्घ आयुष्य)	एनएल (3) (सामान्य जीवन)	योग्य थर्मल रिले (अ)
2.2	4	4	4	5.5	5.5	9	SE1-N094 .. SE1-N093 ..	- -	टीआर 2-डी 1312 टीआर 2-डी 1314
3	5.5	5.5	5.5	7.5	7.5	12	SE1-N124 .. एसई 1-एन 123 ..	SE1-N094 .. SE1-N093 ..	टीआर 2-डी 1316
4	7.5	9	9	10	10	18	एसई 1-एन 188 .. एसई 1-एन 185 ..	SE1-N124 .. एसई 1-एन 123 ..	टीआर 2-डी 1321
5.5	11	11	11	5	15	25	एसई 1-एन 258 .. एसई 1-एन 255 ..	एसई 1-एन 188 .. एसई 1-एन 185 ..	टीआर 2-डी 1322 टी 2-डी 2353
7.5	15	15	15	18.5	18.5	32	एसई 1-एन 325 ..	एसई 1-एन 255 ..	टी 2-डी 2355
11	18.5	22	22	22	30	40	एसई 1-एन 405 ..	एसई 1-एन 325 ..	टी 2-डी 3353 टी 2-डी 3355
15	22	25	30	30	33	50	एसई 1-एन 505 ..	एसई 1-एन 405 ..	टी 2-डी 3357 टी 2-डी 3359
18.5	30	37	37	37	37	65	एसई 1-एन 655 ..	एसई 1-एन 505 ..	टीआर 2-डी 3361
22	37	45	45	55	45	80	SE1-N805 ..	एसई 1-एन 655 ..	टी 2-डी 3363 टी 2-डी 3365
25	45	45	45	55	45	95	SE1-N955 ..	SE1-N805 ..	टी 2-डी 3365

ऑपरेशनचे तत्व

एलई 1 मालिका चुंबकीय स्टार्टरचे कार्यरत तत्त्व प्रामुख्याने चुंबकीय सामग्रीवरील चुंबकीय क्षेत्राच्या परिणामावर अवलंबून असते. विशेषत: जेव्हा बाह्य चुंबकीय क्षेत्र चुंबकीय सेन्सिंग घटकावर कार्य करते (जसे की रीड स्विच), तेव्हा त्यातील चुंबकीय धातूच्या चादरीमुळे चुंबकीय बदल होऊ शकतो, ज्यामुळे संपर्क बंद होतो किंवा तोडतो आणि सर्किटच्या ऑन-ऑफची जाणीव होते. ही प्रक्रिया वेगवान आणि विश्वासार्ह आहे, हे सुनिश्चित करते की आवश्यकतेनुसार एअर कॉम्प्रेसर त्वरित सुरू होते आणि कार्य पूर्ण झाल्यावर सुरक्षितपणे थांबते.

अनुप्रयोग परिदृश्य

एअर कॉम्प्रेसर मॅग्नेटिक स्टार्ट स्विच विविध अनुप्रयोगांमध्ये मोठ्या प्रमाणात वापरले जातात जेथे एअर कॉम्प्रेसर आवश्यक आहेत, जसे की मॅन्युफॅक्चरिंग, कन्स्ट्रक्शन आणि ऑटोमोटिव्ह दुरुस्ती. या क्षेत्रात, एअर कॉम्प्रेसर सामान्यत: विविध वायवीय साधने आणि उपकरणे चालविण्यासाठी संकुचित हवा प्रदान करण्यासाठी वापरले जातात. मॅग्नेटिक स्टार्ट स्विचची ओळख केवळ एअर कॉम्प्रेसरची नियंत्रण अचूकता आणि विश्वासार्हता सुधारत नाही तर ऑपरेशनची अडचण आणि देखभाल खर्च देखील कमी करते.

फायदे आणि वैशिष्ट्ये

उच्च विश्वसनीयता: चुंबकीय स्टार्ट स्विच चुंबकीय सामग्रीपासून बनविला जातो, ज्यामध्ये स्थिर कार्यक्षमता आणि दीर्घ सेवा आयुष्य असते.

वेगवान प्रतिसादः चुंबकीय क्षेत्राच्या वेगवान क्रियेमुळे, चुंबकीय प्रारंभ स्विच अगदी थोड्या वेळात सर्किटची ऑन-ऑफ क्रिया पूर्ण करण्यास सक्षम आहे.

नियंत्रित करणे सोपे: चुंबकीय अ‍ॅक्ट्यूएटर स्विच सहसा नियंत्रण प्रणालीशी जोडलेले असतात आणि रिमोट कंट्रोल किंवा स्वयंचलित नियंत्रण प्रणालीद्वारे तंतोतंत नियंत्रित केले जाऊ शकतात.

सुरक्षितता कामगिरी: चुंबकीय अ‍ॅक्ट्युएटर स्विचमध्ये ओव्हरलोड, शॉर्ट सर्किट आणि इतर संरक्षण कार्ये असतात, उपकरणे आणि कर्मचार्‍यांची सुरक्षा सुनिश्चित करण्यासाठी असामान्य परिस्थितीत वेळोवेळी सर्किट कापू शकतात.
