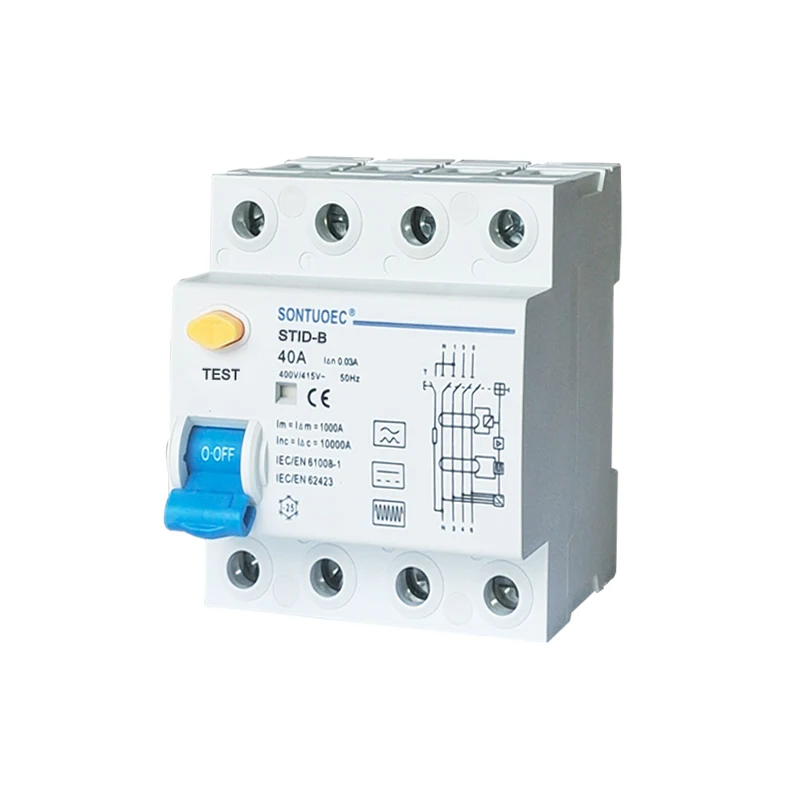

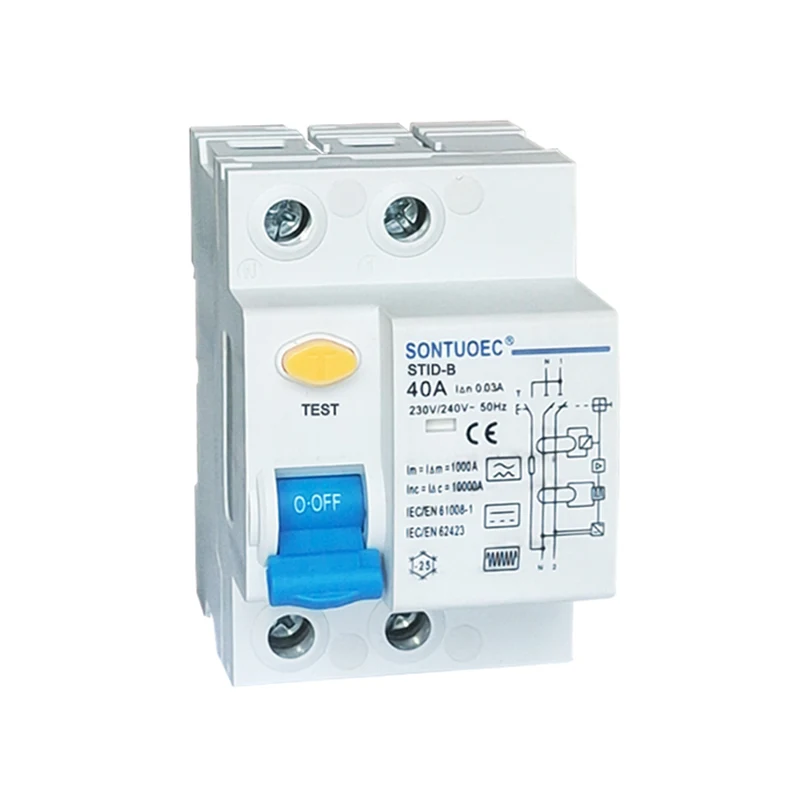

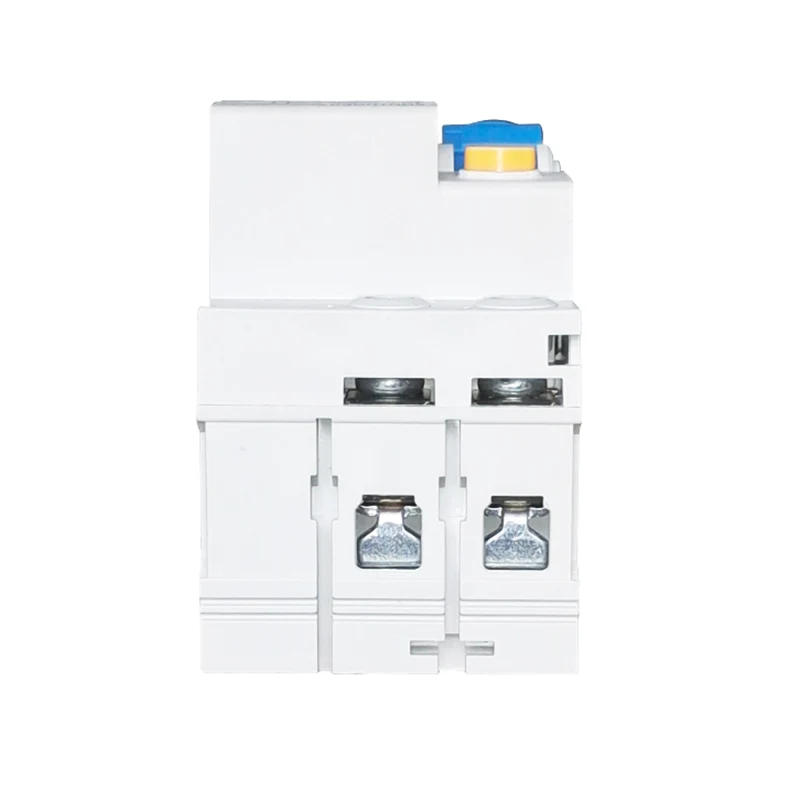

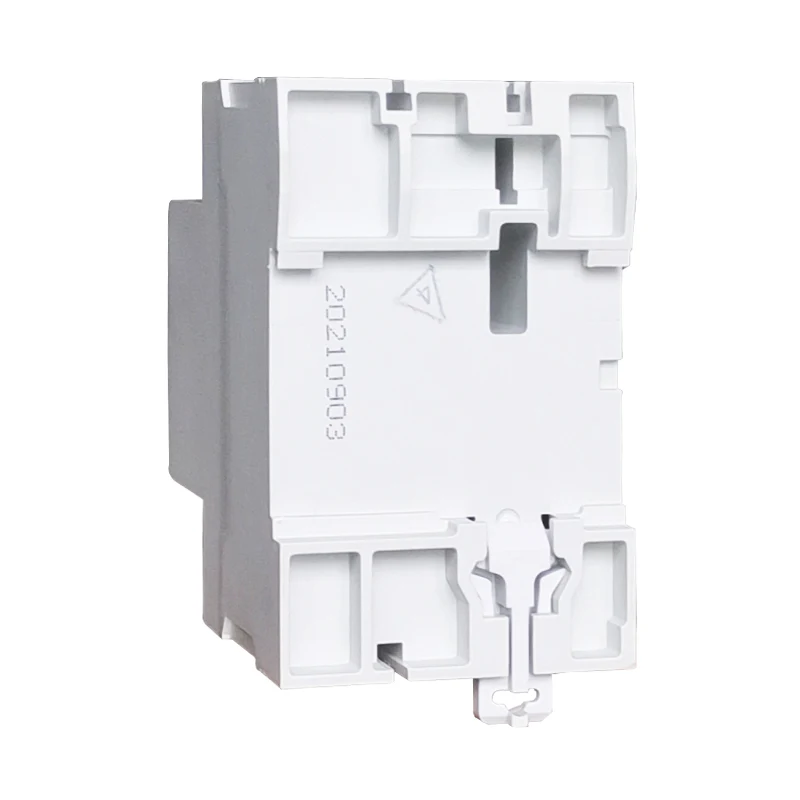

RCCB B मॉडेल अवशिष्ट वर्तमान सर्किट ब्रेकर

RCCB B मॉडेल रेसिड्यूअल करंट सर्किट ब्रेकर तीन फेज नेटवर्क्सवर सतत फॉल्ट करंट झाल्यास संरक्षण करतो. हे सहसा रिचार्जिंग स्टेशन, वैद्यकीय उपकरणे आणि उपकरणे, कंट्रोलर्स आणि व्हेरिएबल स्पीड ड्राइव्ह, बॅटर चार्जेस आणि इन्व्हर्टर (DC)... STID-BEN08/1 सह STID-BEN1 सह वापरले जाते. IEC/EN62423 मानक.

मॉडेल:STID-B

चौकशी पाठवा

उत्पादन वर्णन

इलेक्ट्रिकल वैशिष्ट्य	मानक		IEC/EN62423&IEC/EN61008-1
	प्रकार (पृथ्वीच्या गळतीचे लहरी स्वरूप जाणवले)		B
	रेट केलेले वर्तमान इन	A	25,40,63
	खांब	P	1P+N,3P+N
	रेटेड व्होल्टेज Ue	V	IP+N:230/240V;3P+N:400/415V
	रेटेड संवेदनशीलता I एन	A	०.०३,०.१,०.३
	इन्सुलेशन व्होल्टेज Ui	V	500
	रेटेड अवशिष्ट निर्मिती आणि	A	500(इन=25A/40A)
	ब्रेकिंग क्षमता मी एम	A	630(इन=63A)
	शॉर्ट सर्किट करंट I c	A	10000
	SCPD फ्यूज	A	10000
	मी n अंतर्गत ब्रेक वेळ	s	≤0.1
	रेट केलेली वारंवारता	Hz	50
	रेट केलेले आवेग वोल्टेज (1.2/5.0) Uimp	V	4000
मेकॅनिकआय वैशिष्ट्ये	डायलेक्ट्रिक चाचणी व्होल्टेज येथे इंड. फ्रेड. 1 मिनिटासाठी	kv	2.5
	प्रदूषण पदवी		2
	विद्युत जीवन		2000
	मेकॅनिका आय आयएफई		10000
	दोष वर्तमान निर्देशक		होय
	संरक्षण पदवी		IP20
	सभोवतालचे तापमान (दररोज सरासरी ३५ सह)	ºC	-40~+55ºC
	स्टोरेज तापमान	ºC	-40~+70ºC

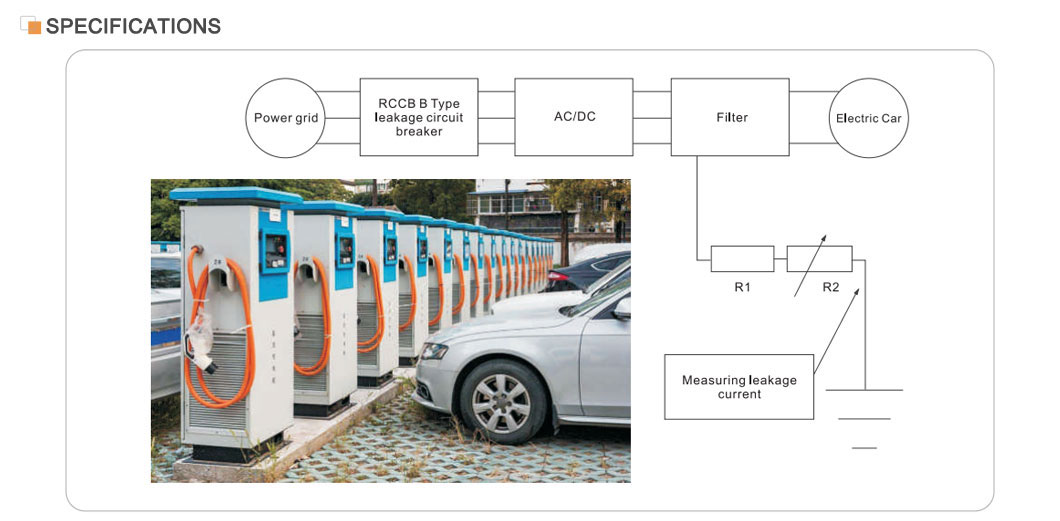

STID-B RCCB B मॉडेल अवशिष्ट करंट सर्किट ब्रेकर A प्रकारासाठी योग्य आहे आणि DC अवशिष्ट प्रवाह, DC अवशिष्ट प्रवाह जे रेक्टिफायर सर्किट्स आणि उच्च वारंवारता AC अवशिष्ट प्रवाहांपासून उद्भवू शकतात ते गुळगुळीत करण्यासाठी देखील योग्य आहे. हे थ्री-फेज नेटवर्क्समध्ये सतत फॉल्ट करंट्सच्या घटनेत संरक्षण प्रदान करते. STID-B चा वापर सामान्यतः चार्जिंग स्टेशन्स, वैद्यकीय उपकरणे आणि उपकरणे, नियंत्रक आणि व्हेरिएबल स्पीड ड्राइव्ह, बॅटरी चार्जर आणि इन्व्हर्टर (DC) या क्षेत्रात केला जातो. STID-B IEC/EN61008 आणि IEC/EN62423 मानकांचे पालन करते.

मुख्य वैशिष्ट्ये

रेटेड वर्तमान: 40A, मोठ्या विद्युत् विद्युत प्रणालीसाठी योग्य.

गळती संरक्षण: उच्च संवेदनशीलता आणि अचूकतेसह, ते गळतीचा प्रवाह शोधू शकते आणि अगदी कमी वेळेत वीज पुरवठा खंडित करू शकते.

सुरक्षा कार्यप्रदर्शन: उत्पादनाची सुरक्षितता आणि विश्वासार्हता सुनिश्चित करून, IEC/EN61008.1 आणि GB16916.1 सारख्या आंतरराष्ट्रीय मानकांशी सुसंगत आहे.

अर्जाची व्याप्ती: इलेक्ट्रिकल सिस्टीमला सर्वसमावेशक संरक्षण प्रदान करण्यासाठी औद्योगिक, व्यावसायिक, उंच आणि नागरी इमारतींमध्ये मोठ्या प्रमाणावर वापरले जाते.

ऑपरेशनचे तत्त्व

RCCB B मॉडेल अवशिष्ट करंट सर्किट ब्रेकर शून्य अनुक्रम करंट ट्रान्सफॉर्मरवर आधारित आहे. प्रत्येक कंडक्टिंग टप्पा शून्य अनुक्रम करंट ट्रान्सफॉर्मरमधून जातो, ज्याची दुय्यम बाजू इलेक्ट्रोमॅग्नेटिक डिटेंटशी जोडलेली असते. सामान्य परिस्थितीत, शून्य अनुक्रम वर्तमान ट्रान्सफॉर्मरद्वारे फेज प्रवाहांची वेक्टर बेरीज शून्य असते, म्हणून ट्रान्सफॉर्मरमधून प्रवाह शून्य असतो, दुय्यम आउटपुट व्होल्टेज देखील शून्य असतो आणि सर्किट ब्रेकर चालणार नाही. तथापि, एकदा गळतीचा प्रवाह वाढला आणि दुय्यम बाजूचे आउटपुट व्होल्टेज एका विशिष्ट पातळीपर्यंत वाढले की, इलेक्ट्रोमॅग्नेटिक रिलीझ सक्रिय होते, ज्यामुळे ऑपरेटिंग यंत्रणा कार्य करते आणि वीज पुरवठ्याशी जोडलेले संपर्क डिस्कनेक्ट करते, त्यामुळे गळतीचे संरक्षण लक्षात येते.

निवड आणि स्थापना

निवड: RCCB निवडताना, रेटेड व्होल्टेज, रेटेड करंट, लिकेज ॲक्शन करंट आणि इलेक्ट्रिकल सिस्टमची ॲक्शन टाइम यांसारख्या पॅरामीटर्सचा विचार केला पाहिजे. आवश्यक संरक्षणाच्या प्रकारानुसार योग्य RCCB निवडणे देखील आवश्यक आहे (उदा. थेट संपर्क संरक्षण किंवा अप्रत्यक्ष संपर्क संरक्षण).

स्थापना: संपूर्ण विद्युत प्रणाली किंवा विशिष्ट शाखा लाईनचे संपूर्ण संरक्षण सुनिश्चित करण्यासाठी RCCB विद्युत प्रणालीच्या येणाऱ्या टोकाला किंवा शाखा ओळीवर स्थापित केले जावे. स्थापनेदरम्यान, RCCB चे योग्य कनेक्शन आणि विश्वसनीय ऑपरेशन सुनिश्चित करण्यासाठी संबंधित मानके आणि कोडचे काटेकोरपणे पालन केले पाहिजे.
