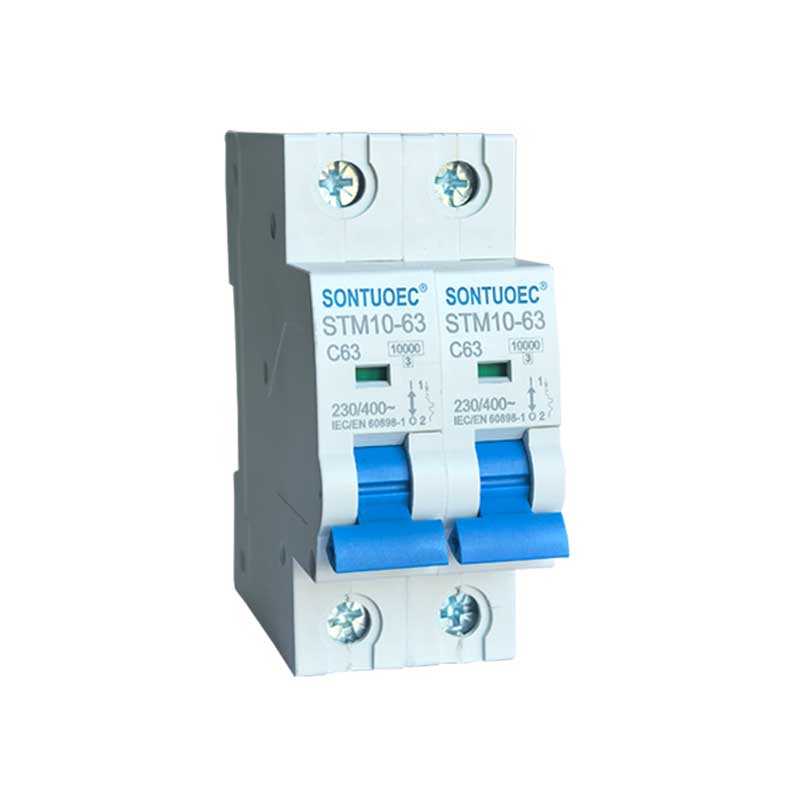

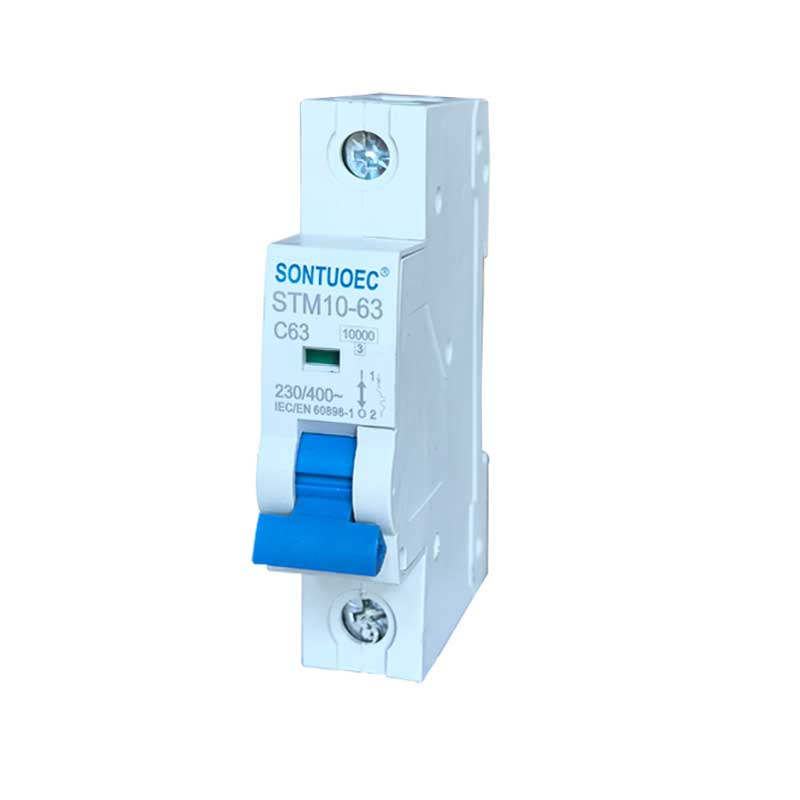

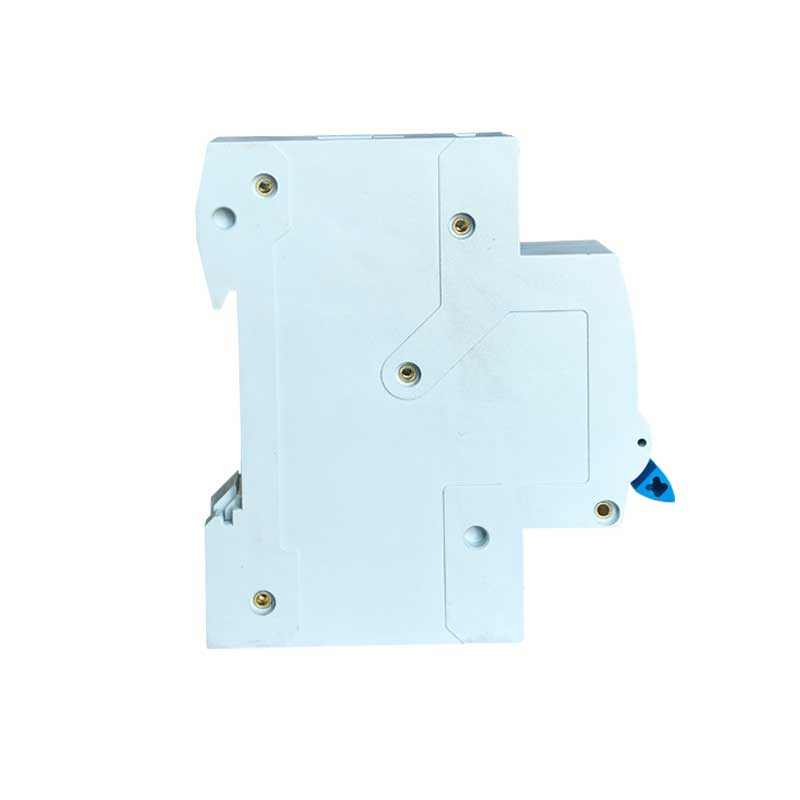

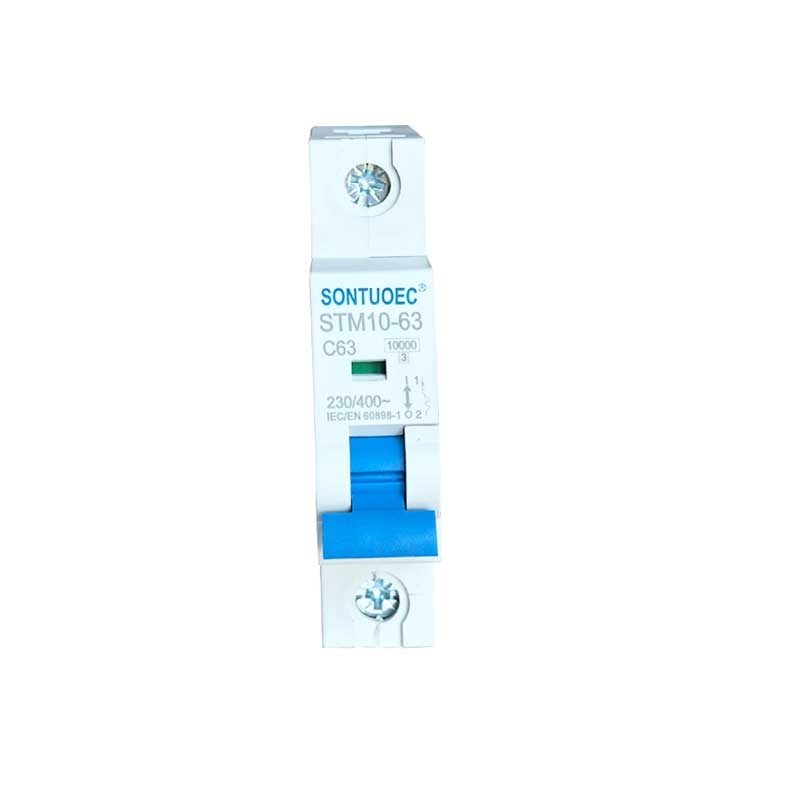

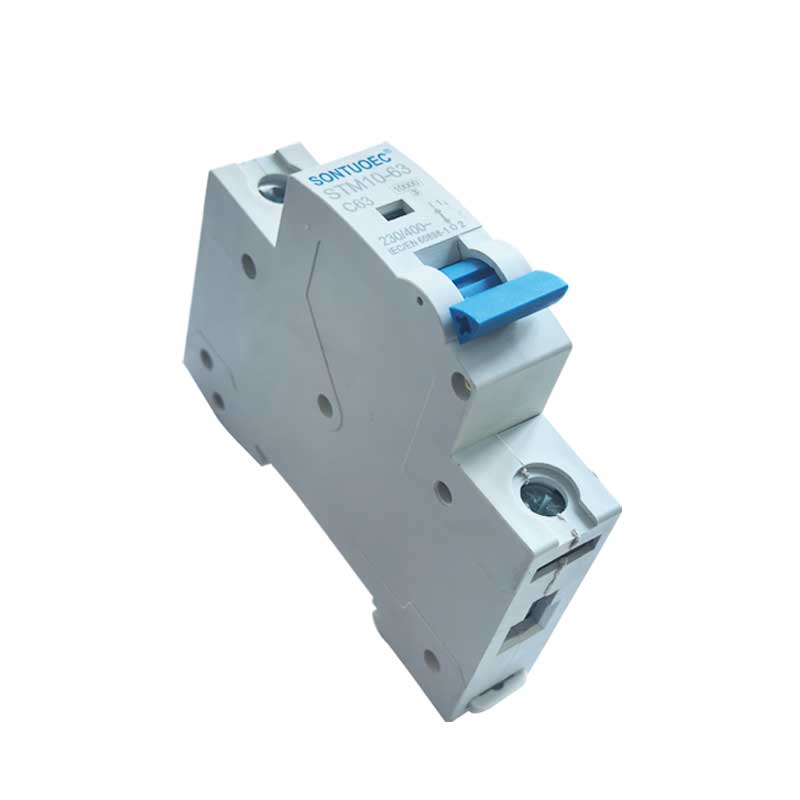

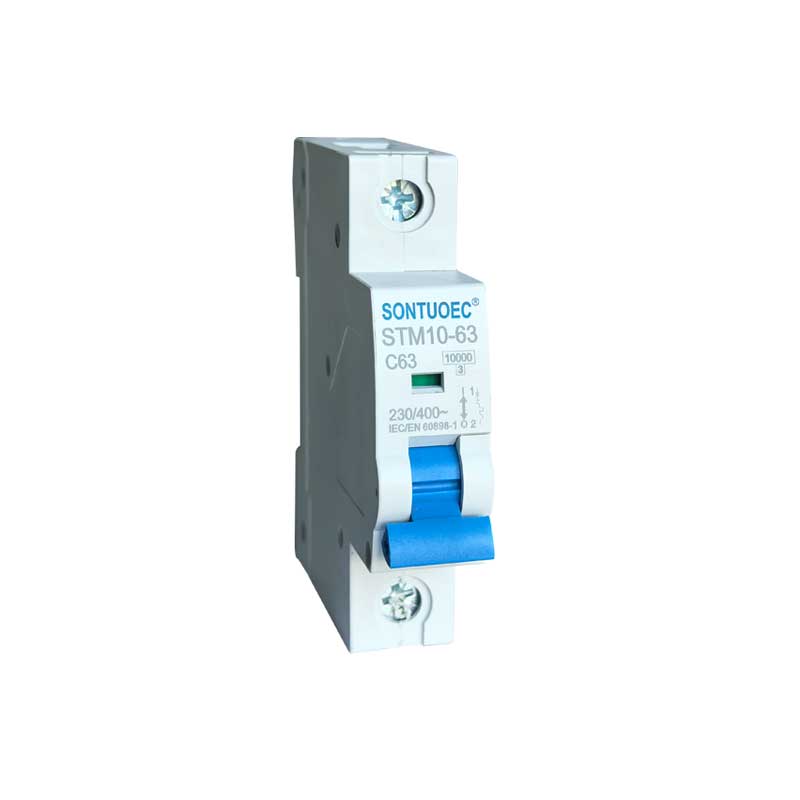

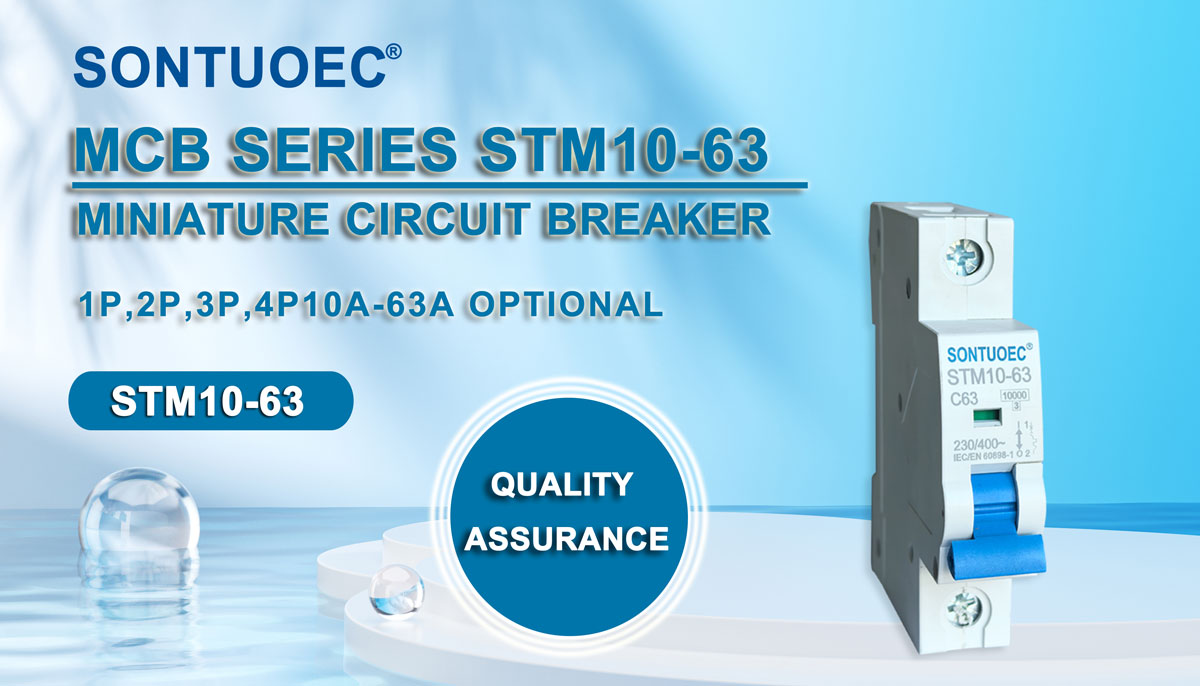

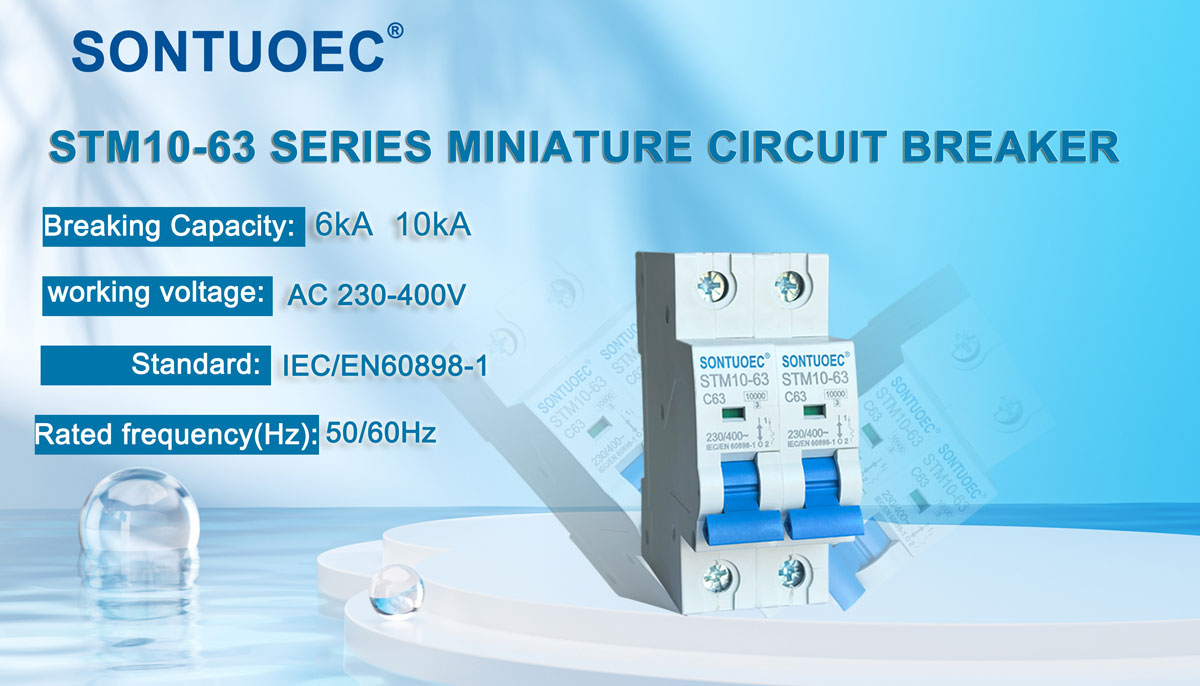

Sontuoec कारखाना थेट विक्री MCB Stm10-63 मालिका 6ka लघु सर्किट ब्रेकर

SONTUOEC हे विविध लहान विद्युत उपकरणांच्या उत्पादनात विशेष असलेल्या चिनी पुरवठादार/उत्पादकांपैकी एक आहे STM10-63 सिरीज हाय ब्रेकिंग मिनिएचर सर्किट ब्रेकरमध्ये संरचना प्रगत, कार्यक्षमतेची विश्वासार्ह, ब्रेकिंग क्षमता उच्च, देखावा मोहक आणि त्याचे शेल आणि भाग प्रभाव प्रतिरोधक, मजबूत फ्लेम-आफ्रिकन वैशिष्ट्यांसह सामग्रीचे बनलेले आहेत. हे 50 किंवा 60 वारंवारता, Ue 400V आणि त्याहून कमी, Ui 63A आणि त्याहून कमी क्षमतेच्या प्रणालीसाठी योग्य आहे. हे प्रामुख्याने कार्यालयीन इमारत, निवासस्थान, प्रकाश, वीज वितरण आणि ओव्हरलोड आणि उपकरणांच्या शॉर्ट सर्किट संरक्षणासाठी लागू केले जाते. सामान्यतः, हे पॉवर सिस्टमचे वारंवार न होणारे हस्तांतरण म्हणून देखील वापरले जाऊ शकते. हे IEC60898.1 आणि GB10963.1 मानकांशी सुसंगत आहे

मॉडेल:STM10-63

चौकशी पाठवा

उत्पादन वर्णन

तपशील:

	मानक		IEC/EN ६०८९८-१
इलेक्ट्रिकल	रेट केलेले वर्तमान इन	A	1,2,4,6,10,16,20,25,32,40,50,63A
वैशिष्ट्ये	खांब	P	१,२,३,४
	रेटेड व्होल्टेज Ue	V	AC 230, 400
	इन्सुलेशन व्होल्टेज Ui	V	500
	रेट केलेली वारंवारता	Hz	50/60
	रेट ब्रेकिंग क्षमता	A	3000, 4500, 6000
	रेट केलेले आवेग वोल्टेज (1.2/50) Uimp	V	4000
	1 मिनिटासाठी ind.Freq. येथे डायलेक्ट्रिक चाचणी व्होल्टेज	Kv	2
	प्रदूषण पदवी		2
	थर्मो-चुंबकीय प्रकाशन वैशिष्ट्यपूर्ण		बी, सी, डी
यांत्रिक	विद्युत जीवन	t	4000
वैशिष्ट्ये	यांत्रिक जीवन	t	10000
	संरक्षण पदवी		IP20
	सेटिंगसाठी संदर्भ तापमान	ºC	30
	थर्मल घटकाचे	ºC	30
	सभोवतालचे तापमान	ºC	-5~+40(विशेष अनुप्रयोग कृपया पहा
	(दैनिक सरासरी ≤35ºC सह)	ºC	तापमान भरपाई सुधारणा)
	स्टोरेज तापमान	ºC	-२५~+७०
स्थापना	टर्मिनल कनेक्शन प्रकार		केबल/पिन-प्रकार बसबार
	केबलसाठी टर्मिनल आकार शीर्ष/तळाशी	मिमी2	25
	केबलसाठी टर्मिनल आकार शीर्ष/तळाशी	AWG	3月18日
	बसबारसाठी थर्मिनल आकाराचा टॉप/खाली	मिमी2	25
	बसबारसाठी थर्मिनल आकाराचा टॉप/खाली	AWG	3月18日
	टॉर्क घट्ट करणे	N*m	2
	टॉर्क घट्ट करणे	मध्ये-lbs	18
	आरोहित		DIN रेल EN 60715(35mm) वर फास्ट क्लिप उपकरणाद्वारे
	जोडणी		वरून आणि खालून

STM10-63 मिनिएचर सर्किट ब्रेकरची मुख्य कार्ये

1.ओव्हरलोड संरक्षण: जेव्हा सर्किटमधील विद्युतप्रवाह MCB च्या रेट केलेल्या मूल्यापेक्षा जास्त असेल, तेव्हा STM10-63 लघु सर्किट ब्रेकर सर्किट आणि उपकरणे जास्त गरम होण्यापासून रोखण्यासाठी निर्धारित कालावधीत सर्किट आपोआप कापून टाकेल.

2. शॉर्ट-सर्किट संरक्षण: जेव्हा सर्किटमध्ये शॉर्ट-सर्किट होतो, तेव्हा STM10-63 लघु-सर्किट ब्रेकर शॉर्ट-सर्किट करंटला सर्किट आणि उपकरणांना नुकसान होण्यापासून रोखण्यासाठी सर्किट ताबडतोब कट करेल.

3.गळती संरक्षण (काही MCBs मध्ये हे कार्य असते): लिकेज संरक्षण असलेल्या MCB साठी, जेव्हा सर्किटमध्ये गळती होते, तेव्हा STM10-63 लघु सर्किट ब्रेकर वैयक्तिक सुरक्षिततेचे रक्षण करण्यासाठी सर्किट त्वरीत कापून टाकेल.

एमसीबीच्या ऑपरेशनचे सिद्धांत

MCBs मध्ये सहसा थर्मल मॅग्नेटिक किंवा इलेक्ट्रॉनिक ट्रिप डिटेक्टर असतो, ज्याचा उपयोग सर्किटमधील करंटमधील बदल शोधण्यासाठी केला जातो. जेव्हा विद्युतप्रवाह असामान्य असतो, तेव्हा स्ट्रायकर MCB च्या ट्रिपिंग यंत्रणा ट्रिगर करतो, ज्यामुळे STB1-63 लघु सर्किट ब्रेकर त्वरीत सर्किट कापला जातो.

1. थर्मल मॅग्नेटिक स्ट्रायकर: जेव्हा विद्युत प्रवाह कंडक्टरमधून ट्रिपिंगला चालना देण्यासाठी जातो तेव्हा निर्माण झालेल्या उष्णतेचा वापर करतो. जेव्हा करंट खूप मोठा असतो, तेव्हा कंडक्टर गरम होतो, ज्यामुळे थर्मल मॅग्नेटिक स्ट्रायकरच्या आतील बायमेटल वाकतो, त्यामुळे ट्रिपिंग यंत्रणा ट्रिगर होते.

2.इलेक्ट्रॉनिक स्ट्रायकर: हे वर्तमान बदल शोधण्यासाठी आणि ट्रिपिंग यंत्रणेची क्रिया नियंत्रित करण्यासाठी इलेक्ट्रॉनिक घटकांचा वापर करते. जेव्हा असामान्य प्रवाह आढळतो, तेव्हा इलेक्ट्रॉनिक स्ट्रायकर सर्किट कापण्यासाठी ट्रिपिंग यंत्रणेला सिग्नल पाठवतो.

MCB च्या अर्ज परिस्थिती

सर्किट्स आणि उपकरणांचे असामान्य प्रवाहांमुळे होणारे नुकसान होण्यापासून संरक्षण करण्यासाठी निवासी, व्यावसायिक आणि औद्योगिक भागातील विद्युत प्रणालींमध्ये MCB चा मोठ्या प्रमाणावर वापर केला जातो. ते सहसा वितरण बॉक्स, स्विचबोर्ड किंवा कंट्रोल कॅबिनेटमध्ये स्थापित केले जातात आणि सर्किटचे मुख्य स्विच किंवा शाखा स्विच म्हणून वापरले जातात.

एमसीबीची निवड आणि स्थापना

1.निवड: MCBs निवडताना, तुम्हाला सर्किटचे रेट केलेले प्रवाह, व्होल्टेज पातळी, संरक्षण वैशिष्ट्ये आणि गळती संरक्षण आवश्यक आहे का यासारख्या घटकांचा विचार करणे आवश्यक आहे. निवडलेले STB1-63 लघु सर्किट ब्रेकर स्थानिक विद्युत सुरक्षा मानके आणि नियमांचे पालन करत असल्याची खात्री करणे देखील महत्त्वाचे आहे.

2.इंस्टॉलेशन: STB1-63 लघु सर्किट ब्रेकर कोरड्या, हवेशीर वातावरणात संक्षारक वायूंपासून मुक्त असले पाहिजेत आणि ते योग्य आणि सुरक्षितपणे वायर्ड असल्याची खात्री करा. स्थापनेदरम्यान, संबंधित विद्युत सुरक्षा नियम आणि कार्यपद्धती पाळल्या पाहिजेत.
