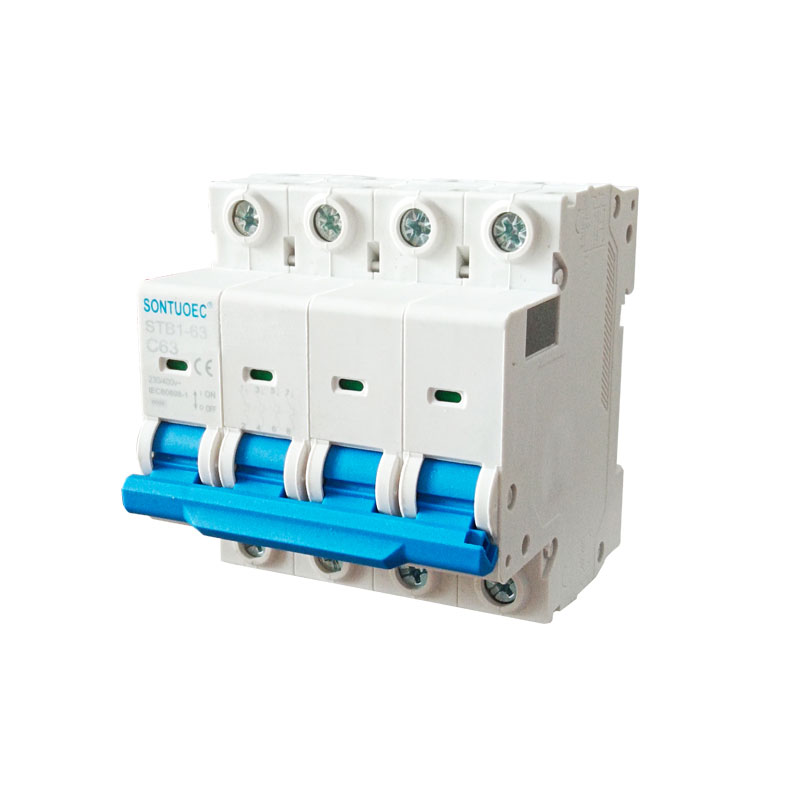

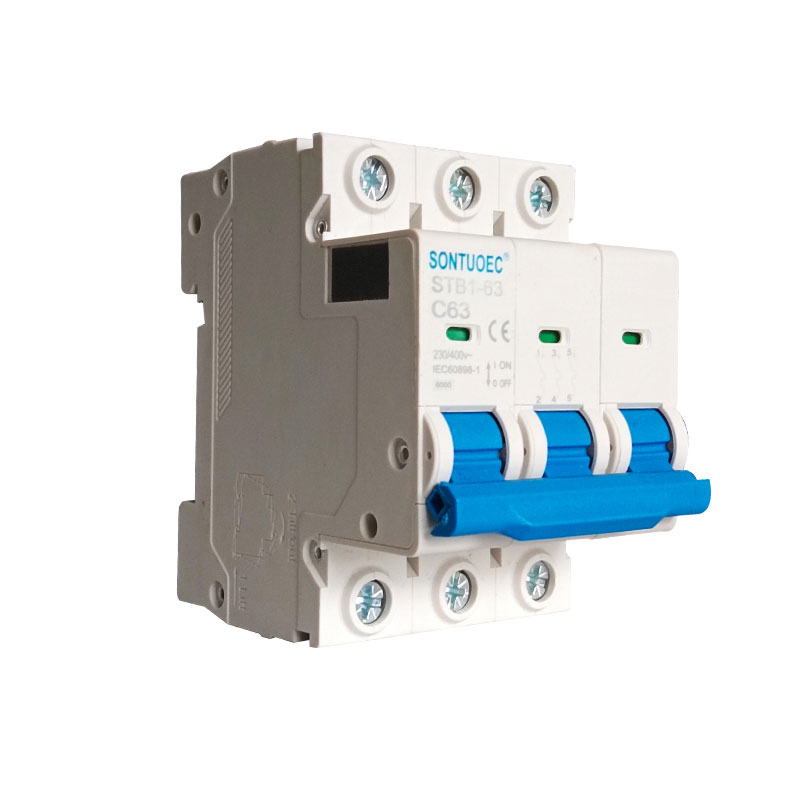

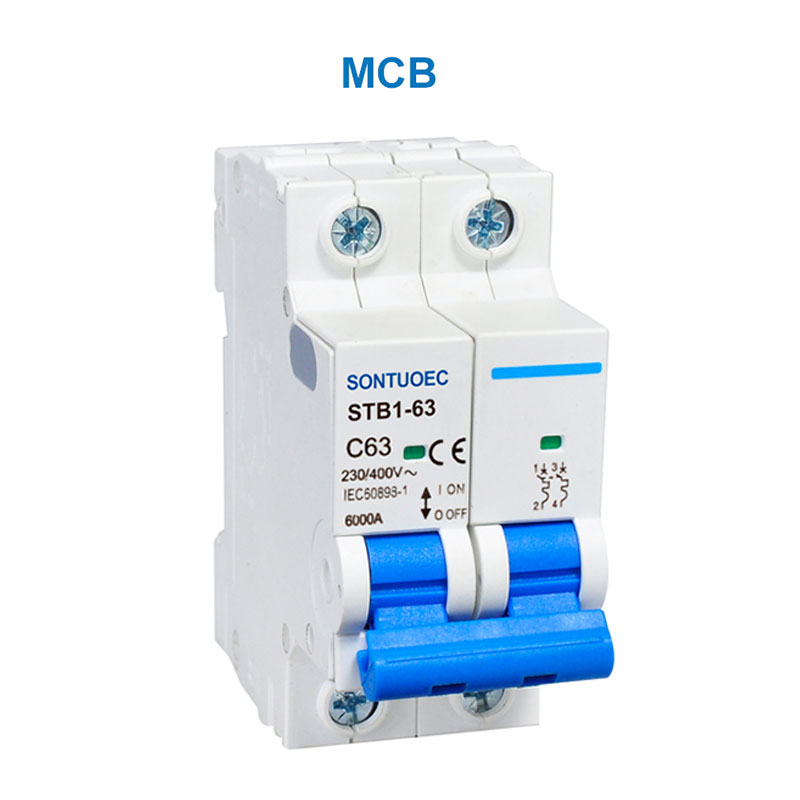

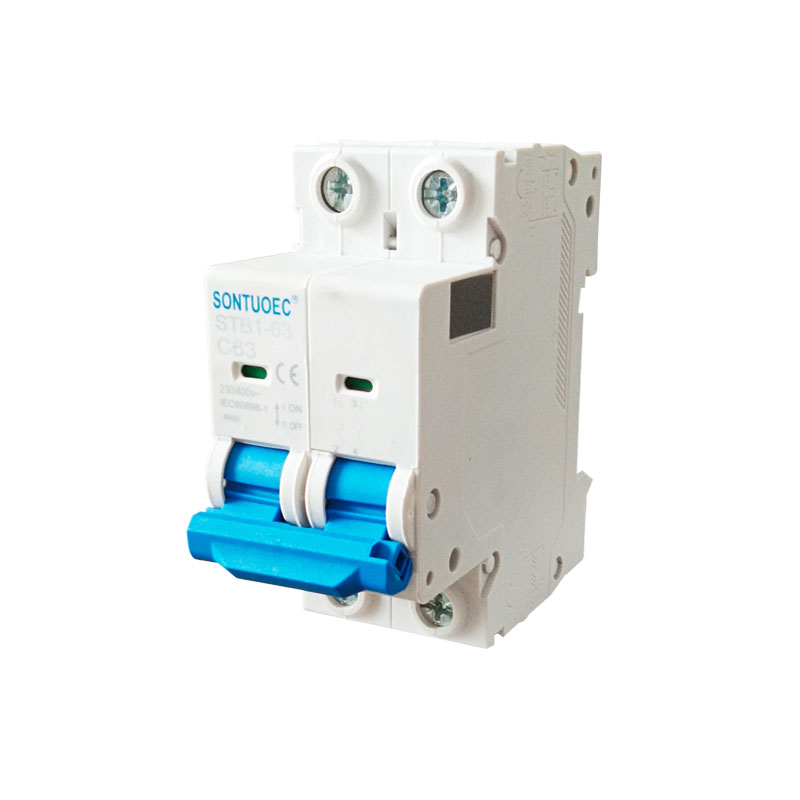

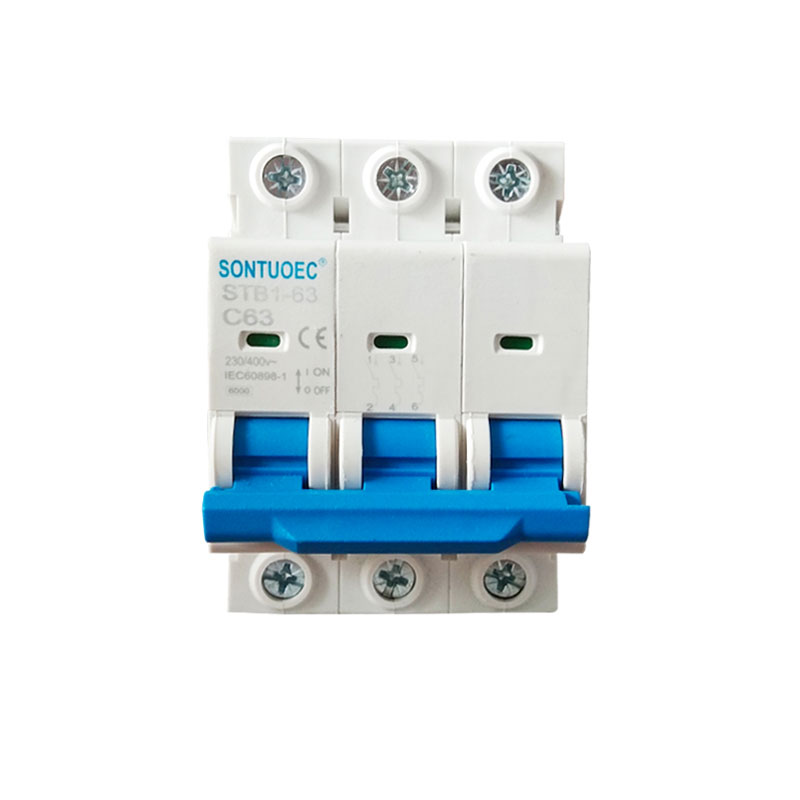

एसटीबी 1-63 लघु सर्किट ब्रेकर

एसटीबी 1-63 लघु सर्किट ब्रेकरची मुख्य कार्ये

1. ओव्हरलोड संरक्षणः जेव्हा सर्किटमधील वर्तमान एमसीबीच्या रेट केलेल्या मूल्यापेक्षा जास्त असेल, तेव्हा सर्किट आणि उपकरणे ओव्हरहाटिंगपासून रोखण्यासाठी एसटीबी 1-63 लघु सर्किट ब्रेकरविल स्वयंचलितपणे सर्किटच्या कालावधीत सर्किट कापून टाकते.

२. शॉर्ट-सर्किट संरक्षण: जेव्हा सर्किटमध्ये शॉर्ट-सर्किट येते तेव्हा एसटीबी 1-63 लघु सर्किट ब्रेकरविल सर्किट आणि उपकरणे खराब होण्यापासून शॉर्ट-सर्किट प्रवाह रोखण्यासाठी सर्किट त्वरित कापून टाकते.

L. लेकेज प्रोटेक्शन (काही एमसीबीएसमध्ये हे कार्य आहे): गळती संरक्षणासह एमसीबीसाठी, जेव्हा सर्किटमध्ये गळती होते, तेव्हा एसटीबी 1-63 लघु सर्किट ब्रेकरने वैयक्तिक सुरक्षेचे संरक्षण करण्यासाठी सर्किट त्वरीत कापले.

एमसीबीएसच्या ऑपरेशनचे तत्व

एमसीबीमध्ये सामान्यत: आतमध्ये थर्मल मॅग्नेटिक किंवा इलेक्ट्रॉनिक ट्रिप डिटेक्टर असतो, जो सर्किटमधील वर्तमानातील बदल शोधण्यासाठी वापरला जातो. जेव्हा वर्तमान असामान्य असतो, तेव्हा स्ट्रायकर एमसीबीच्या ट्रिपिंग यंत्रणेस चालना देतो, ज्यामुळे एसटीबी 1-63 लघु सर्किट ब्रेकर्टोने द्रुतगतीने सर्किट कापले.

१. थर्मल मॅग्नेटिक स्ट्रायकर: ट्रिपिंगला चालना देण्यासाठी कंडक्टरमधून चालू झाल्यावर ते तयार झालेल्या उष्णतेचा उपयोग करते. जेव्हा करंट खूप मोठा असतो, तेव्हा कंडक्टर गरम होतो, ज्यामुळे थर्मल मॅग्नेटिक स्ट्रायकरच्या आत बिमेटल वाकणे होते, ज्यामुळे ट्रिपिंग यंत्रणा चालना होते.

२. इलेक्ट्रॉनिक स्ट्रायकर: हे इलेक्ट्रॉनिक घटकांचा उपयोग सध्याचे बदल शोधण्यासाठी आणि ट्रिपिंग यंत्रणेच्या क्रियेवर नियंत्रण ठेवण्यासाठी करते. जेव्हा एखादा असामान्य प्रवाह आढळला, तेव्हा इलेक्ट्रॉनिक स्ट्रायकर सर्किट कापण्यासाठी ट्रिपिंग यंत्रणेला सिग्नल पाठवते.

एमसीबीचे अनुप्रयोग परिदृश्य

सर्किट्स आणि उपकरणांना असामान्य प्रवाहांमुळे होणा damage ्या नुकसानीपासून संरक्षण करण्यासाठी निवासी, व्यावसायिक आणि औद्योगिक क्षेत्रात विद्युत प्रणालींमध्ये एमसीबीचा मोठ्या प्रमाणात वापर केला जातो. ते सहसा वितरण बॉक्स, स्विचबोर्ड किंवा कंट्रोल कॅबिनेटमध्ये स्थापित केले जातात आणि सर्किटचा मुख्य स्विच किंवा शाखा स्विच म्हणून वापरला जातो.

एमसीबीची निवड आणि स्थापना

१. निवड: एमसीबी निवडताना, आपल्याला सर्किटचे रेट केलेले प्रवाह, व्होल्टेज पातळी, संरक्षण वैशिष्ट्ये आणि गळती संरक्षण आवश्यक आहे की नाही याचा विचार करणे आवश्यक आहे. स्थानिक विद्युत सुरक्षा मानक आणि नियमांसह निवडलेले एसटीबी 1-63 लघु सर्किट ब्रेकर कॉम्प्लीज हे सुनिश्चित करणे देखील महत्वाचे आहे.

२. स्थापना: एसटीबी १-63 Mini लघु सर्किट ब्रेकर्स कोरड्या, हवेशीर वातावरणामध्ये संक्षारक वायूंपासून मुक्त केले जावे आणि ते योग्य आणि सुरक्षितपणे वायर्ड आहे याची खात्री करा. स्थापनेदरम्यान, संबंधित विद्युत सुरक्षा नियम आणि ऑपरेटिंग प्रक्रिया पाळल्या पाहिजेत.
