STC-D AC संपर्ककर्ता

एसटीसी-डी एसी कॉन्टॅक्टर हा एक इलेक्ट्रिकल घटक आहे जो दूरस्थपणे नियंत्रित करण्यासाठी आणि वारंवार एसी सर्किट्स चालू किंवा बंद करण्यासाठी वापरला जातो. हे प्रामुख्याने इलेक्ट्रिकल पॉवर सिस्टीममध्ये सर्किट उघडण्यासाठी आणि नियंत्रित करण्यासाठी आणि मोटर्सच्या रिमोट कंट्रोलसाठी, लाइटिंगसाठी आणि औद्योगिक ऑटोमेशनमध्ये इतर इलेक्ट्रिकल लोडसाठी वापरले जाते. अल्टरनेटिंग करंट (AC) कॉन्टॅक्टर, म्हणजेच STC-D AC कॉन्टॅक्टर, हे एक महत्त्वाचे इलेक्ट्रिकल कंट्रोल उपकरण आहे, जे ऑटोमेशन आणि इलेक्ट्रिक पॉवर सिस्टमच्या क्षेत्रात न बदलता येणारी भूमिका बजावते.

मॉडेल:STC-D

चौकशी पाठवा

उत्पादन वर्णन

प्रकार		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
रेट केलेले कार्यरत वर्तमान (A)	AC3	9	12	18	25	32	40	50	65	80	95
रेट केलेले कार्यरत वर्तमान (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-टप्प्याचे मानक पॉवर रेटिंग मोटर्स 50/60Hz श्रेणी AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
रेटेड उष्णता प्रवाह (A)		20	20	32	40	50	60	80	80	125	125
विद्युत जीवन	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
विद्युत जीवन	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
यांत्रिक जीवन (x104)		1000	1000	1000	1000	800	800	800	800	600	600
संपर्कांची संख्या	3P+NO					3P+NC+NO
संपर्कांची संख्या	3P+NC					3P+NC+NO

रचना आणि कार्य तत्त्व

रचना: एसटीसी-डी एसी कॉन्टॅक्टरमध्ये प्रामुख्याने इलेक्ट्रोमॅग्नेटिक सिस्टीम (लोखंडी कोर, कॉइल आणि शॉर्ट-सर्किट रिंग इ.), संपर्क प्रणाली (मुख्य संपर्क आणि सहायक संपर्कासह) आणि चाप विझवण्याचे साधन असते.

कार्याचे तत्त्व: जेव्हा STC-D AC कॉन्टॅक्टरची कॉइल सक्रिय केली जाते, तेव्हा लोह कोर एक चुंबकीय क्षेत्र निर्माण करतो, जो आर्मेचरला आकर्षित करतो आणि संपर्कांना कार्य करण्यास प्रवृत्त करतो, ज्यामुळे मुख्य संपर्क आणि सहायक संपर्क बंद किंवा डिस्कनेक्ट होतात, अशा प्रकारे सर्किटच्या ऑन-ऑफवर नियंत्रण ठेवते. संपर्कांचे नुकसान होण्यापासून संरक्षण करण्यासाठी जेव्हा संपर्क डिस्कनेक्ट केले जातात तेव्हा चाप विझवण्याचे साधन चाप विझवण्यासाठी वापरले जाते.

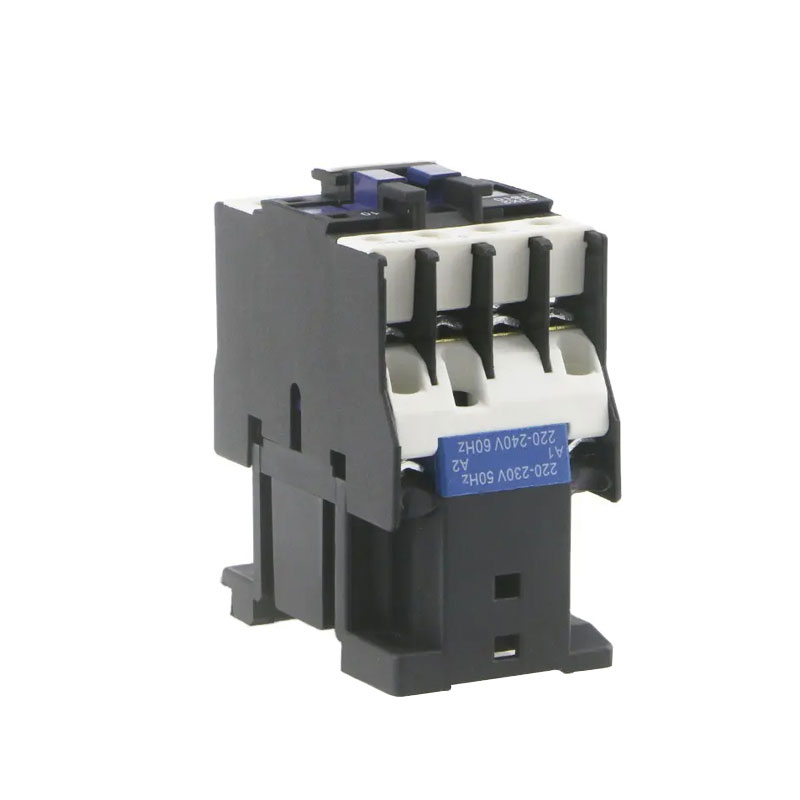

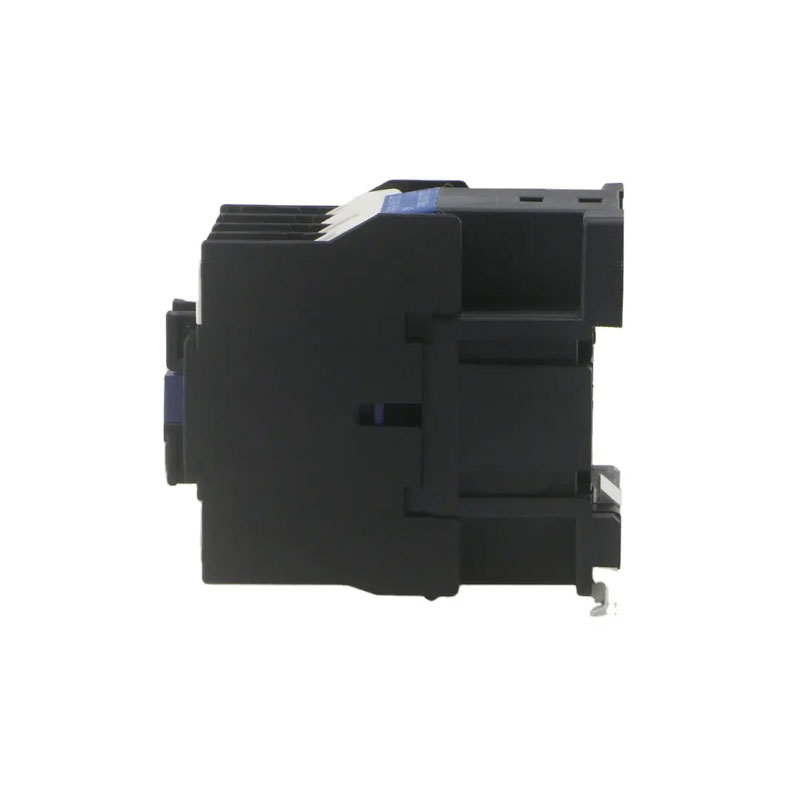

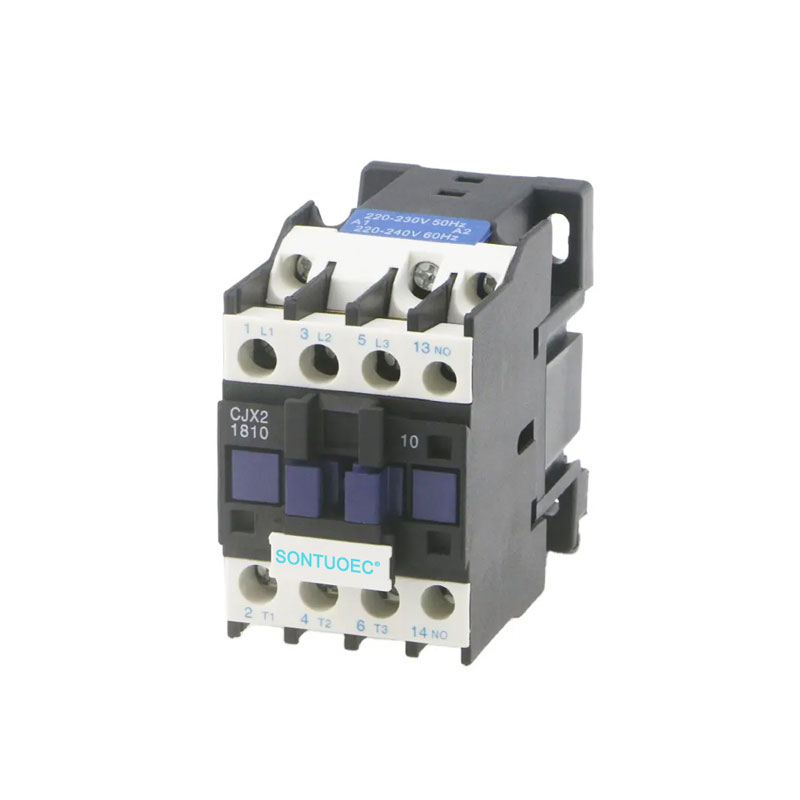

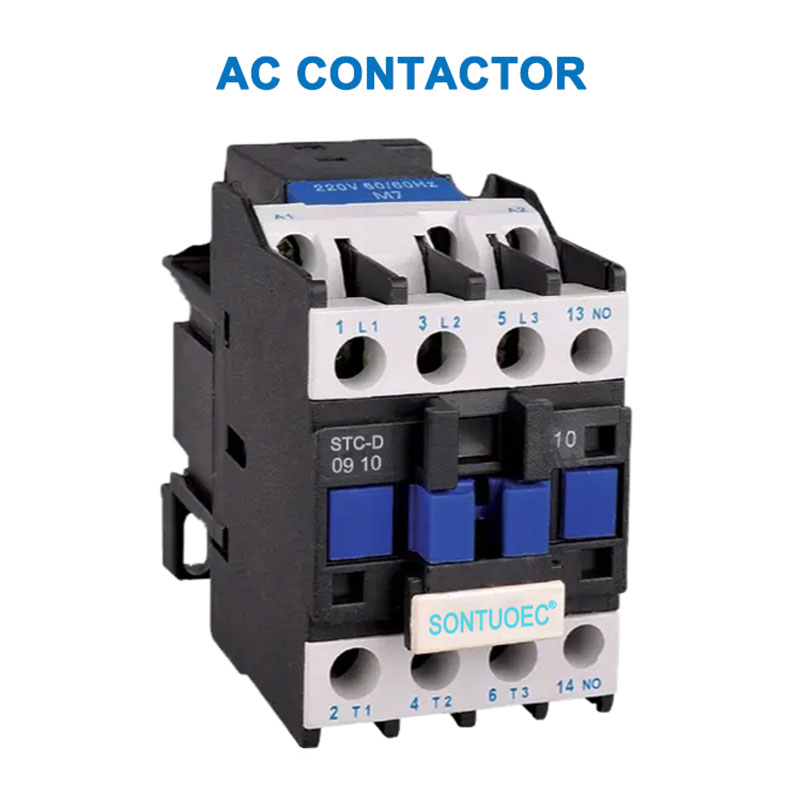

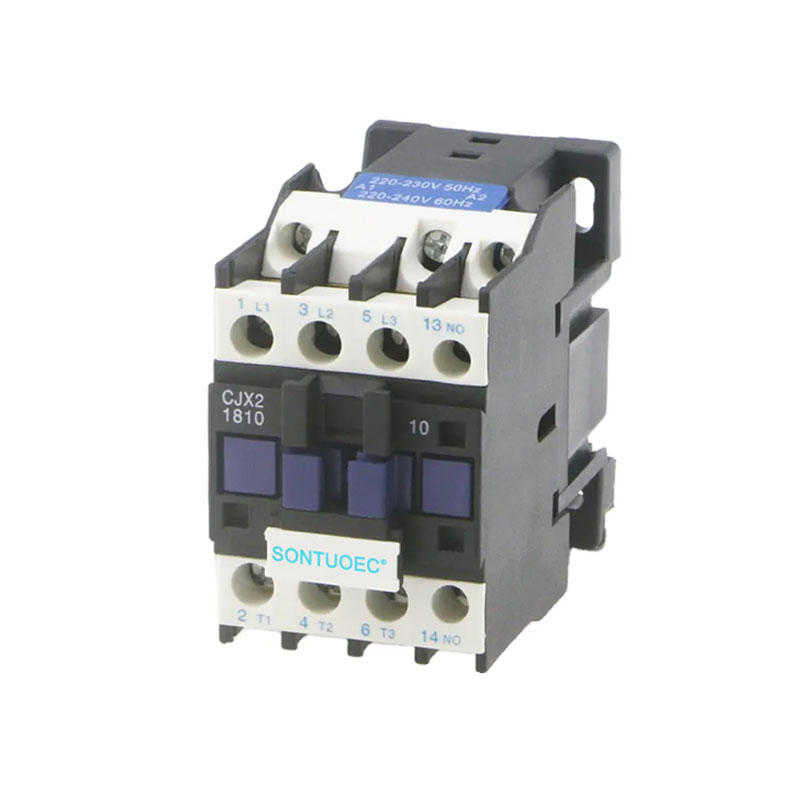

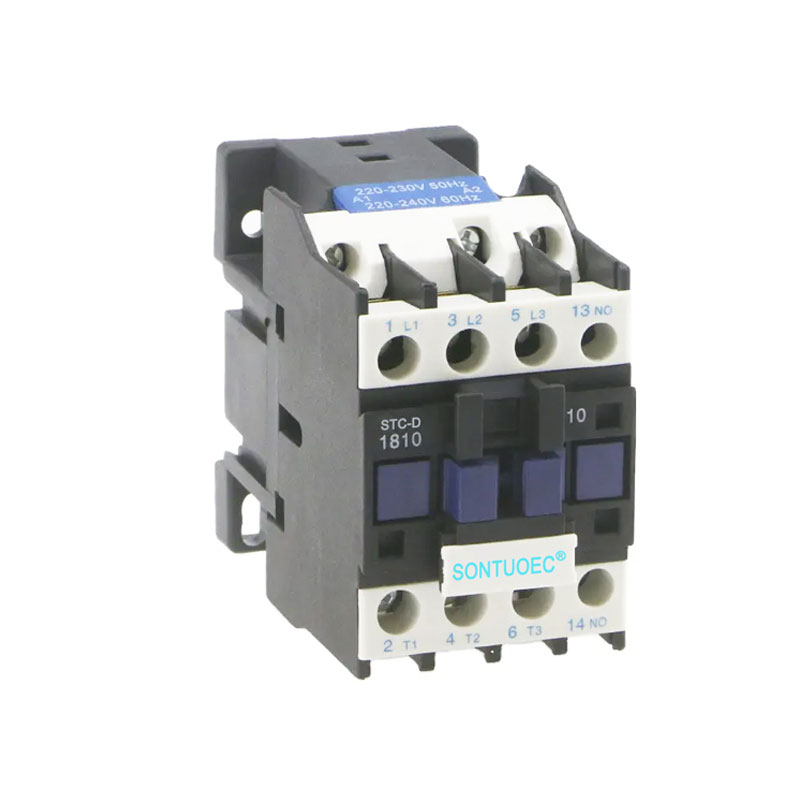

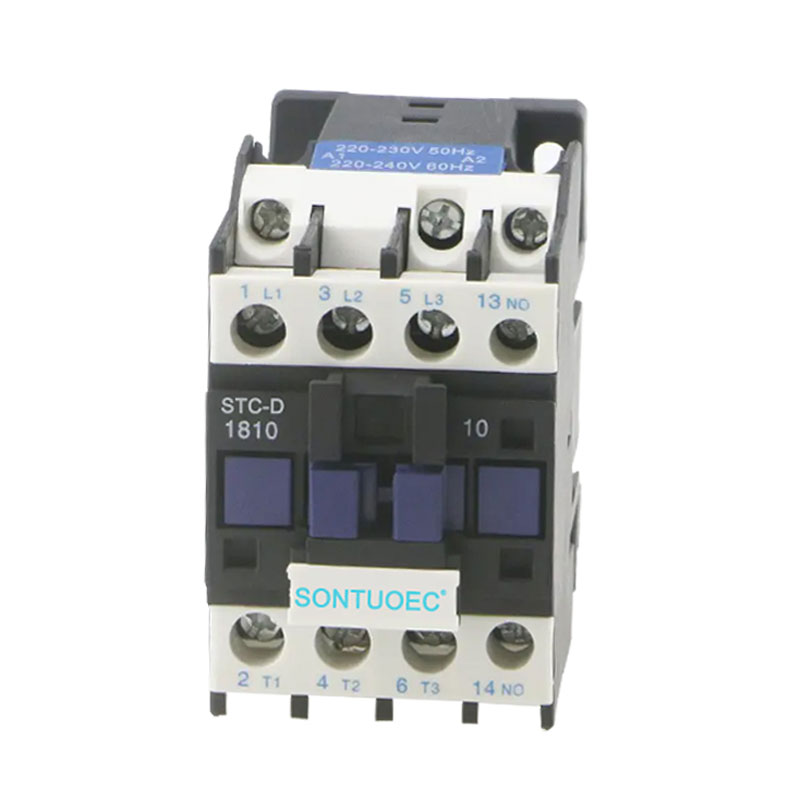

STC-D AC Contactor

प्रकार आणि वैशिष्ट्ये

1.प्रकार:

एसटीसी-डी एसी कॉन्टॅक्टर्सचे त्यांच्या वापर आणि कार्यक्षमतेनुसार विविध प्रकारांमध्ये वर्गीकरण केले जाऊ शकते, जसे की औद्योगिक संपर्क, इमारत आणि घरगुती संपर्क. सामान्य मॉडेल्समध्ये CJ मालिका (उदा. CJX2 मालिका, CJ20 मालिका, CJT1 मालिका) तसेच ABB, Siemens, Schneider आणि इतर ब्रँडची मालिका उत्पादने समाविष्ट आहेत.

2.वैशिष्ट्ये:

विश्वासार्ह कार्य: STC-D AC संपर्ककर्त्यांमध्ये उच्च कार्य विश्वसनीयता आणि स्थिरता असते आणि ते मोठ्या प्रवाह आणि व्होल्टेजचा सामना करू शकतात.

स्थिर कार्यप्रदर्शन: त्याची संपर्क प्रणाली चांगली विद्युत चालकता आणि उच्च-तापमान घर्षण प्रतिरोधनासह उच्च-गुणवत्तेच्या सामग्रीपासून बनलेली आहे.

सोयीस्कर देखभाल: एसटीसी-डी एसी कॉन्टॅक्टर्सची रचना कॉम्पॅक्ट असते आणि ते स्थापित करणे आणि देखरेख करणे सोपे असते.

अनुप्रयोग परिस्थिती

एसटीसी-डी एसी कॉन्टॅक्टर्सकडे पॉवर सिस्टीम, औद्योगिक ऑटोमेशन, बिल्डिंग आणि घरगुती इलेक्ट्रिक्समध्ये विस्तृत अनुप्रयोग आहेत. उदाहरणार्थ, पॉवर सिस्टममध्ये, याचा वापर मोटरच्या स्टार्ट-स्टॉप आणि दिशा उलटणे नियंत्रित करण्यासाठी केला जाऊ शकतो; औद्योगिक ऑटोमेशनमध्ये, याचा वापर उत्पादन लाइनवरील विविध विद्युत उपकरणांच्या स्टार्ट-स्टॉपवर नियंत्रण ठेवण्यासाठी केला जाऊ शकतो; बिल्डिंग आणि घरगुती इलेक्ट्रिकमध्ये, प्रकाश आणि एअर कंडिशनिंग सारख्या उपकरणांचे चालू/बंद नियंत्रित करण्यासाठी वापरले जाऊ शकते.
