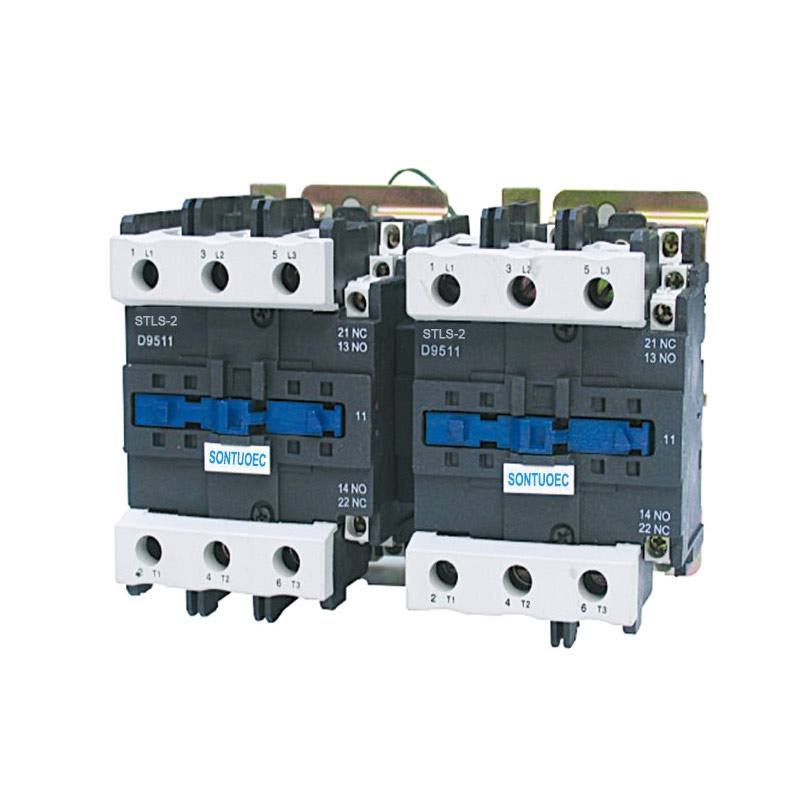

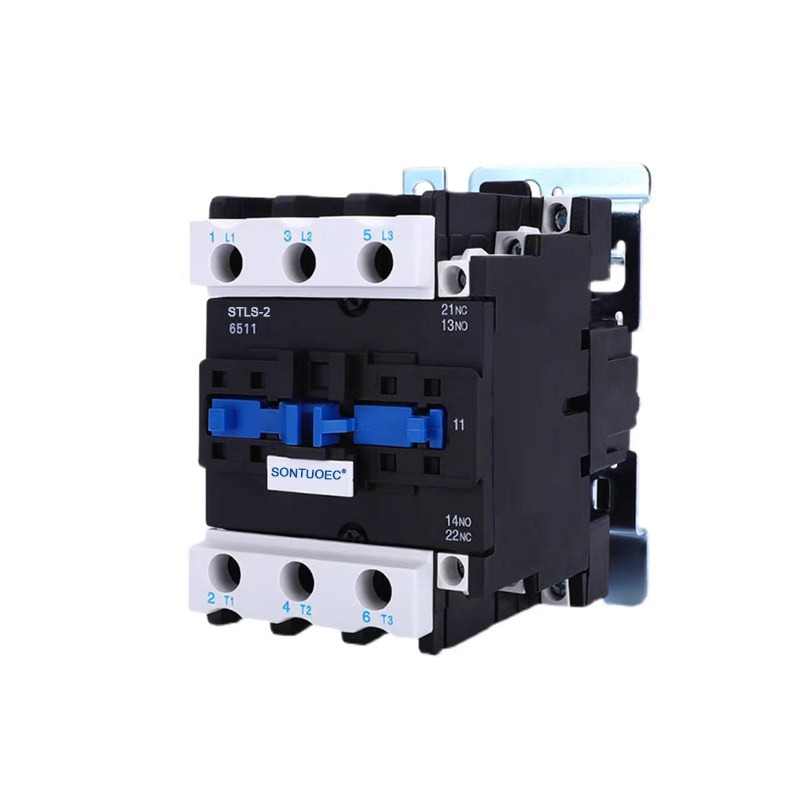

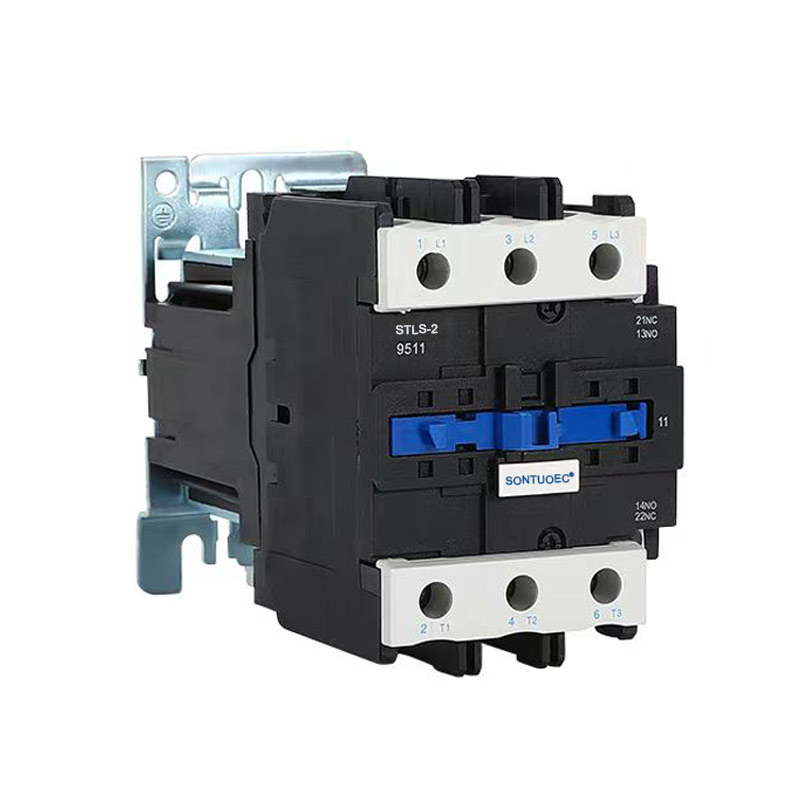

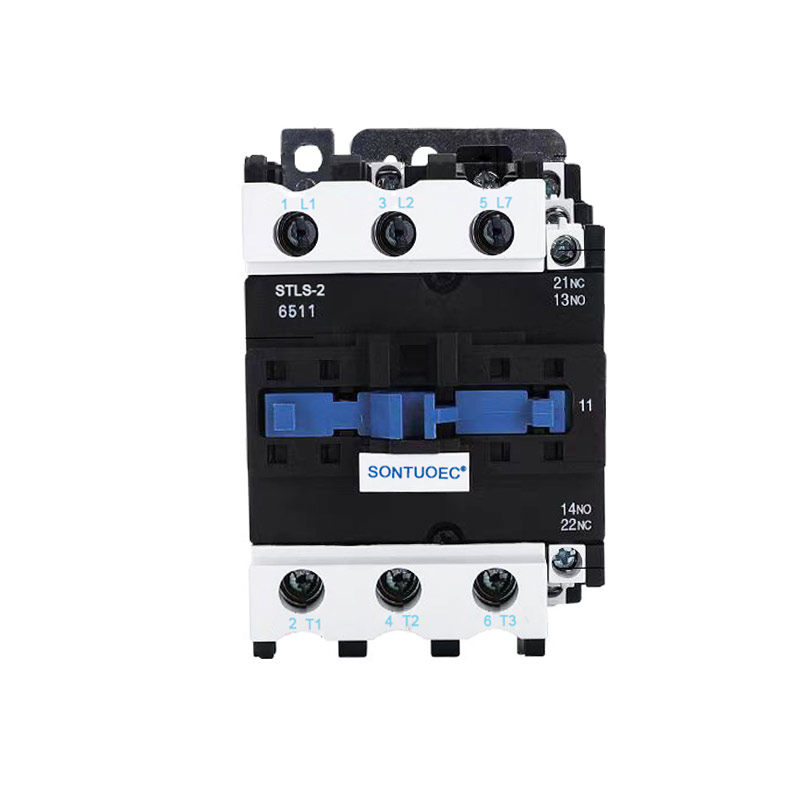

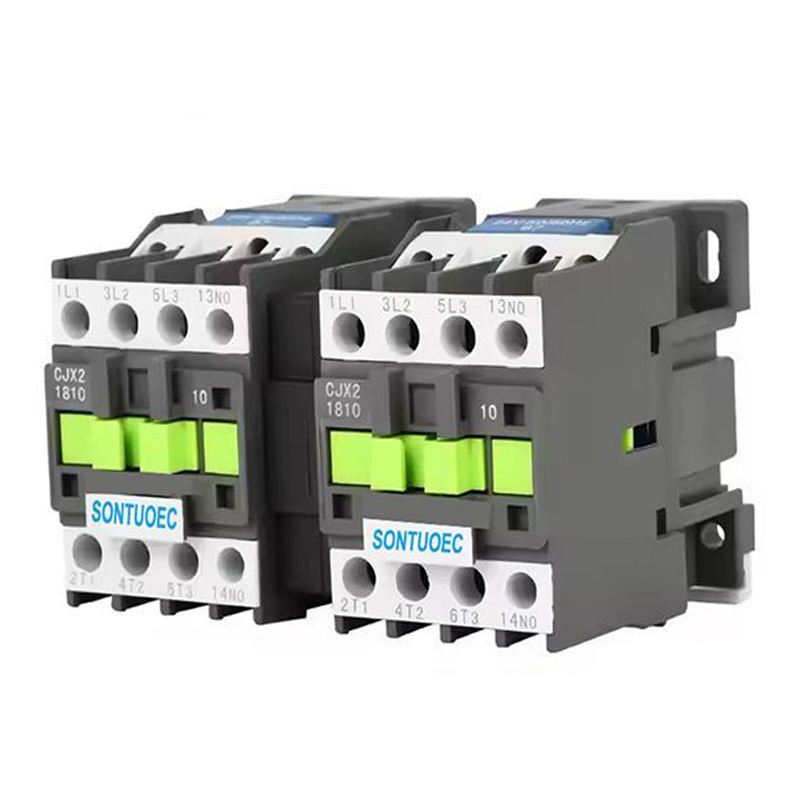

एसटीएलएस -2 (सीजेएक्स 2) मालिका मेकॅनिकल इंटरलॉकिंग कॉन्टॅक्टर

एसटीएलएस -2 (सीजेएक्स 2) मालिका मेकॅनिकल इंटरलॉकिंग कॉन्टॅक्टर मोटरवर कन्व्हर्टेबल नियंत्रित करण्यासाठी रेटेड व्होल्टेज 660 व्ही एसी 50 हर्ट्ज, चालू 620 ए पर्यंत सर्किटमध्ये वापरण्यासाठी योग्य आहे. हे यांत्रिक इंटरलॉकिंग डिव्हाइस दोन परिवर्तनीय संपर्ककर्त्यांचे संपर्क बदलण्याची हमी देते. हे आयईसी 60947-4-1 मानकांचे अनुरूप आहे.

मॉडेल:STLS-2(CJX2)

चौकशी पाठवा

उत्पादन वर्णन

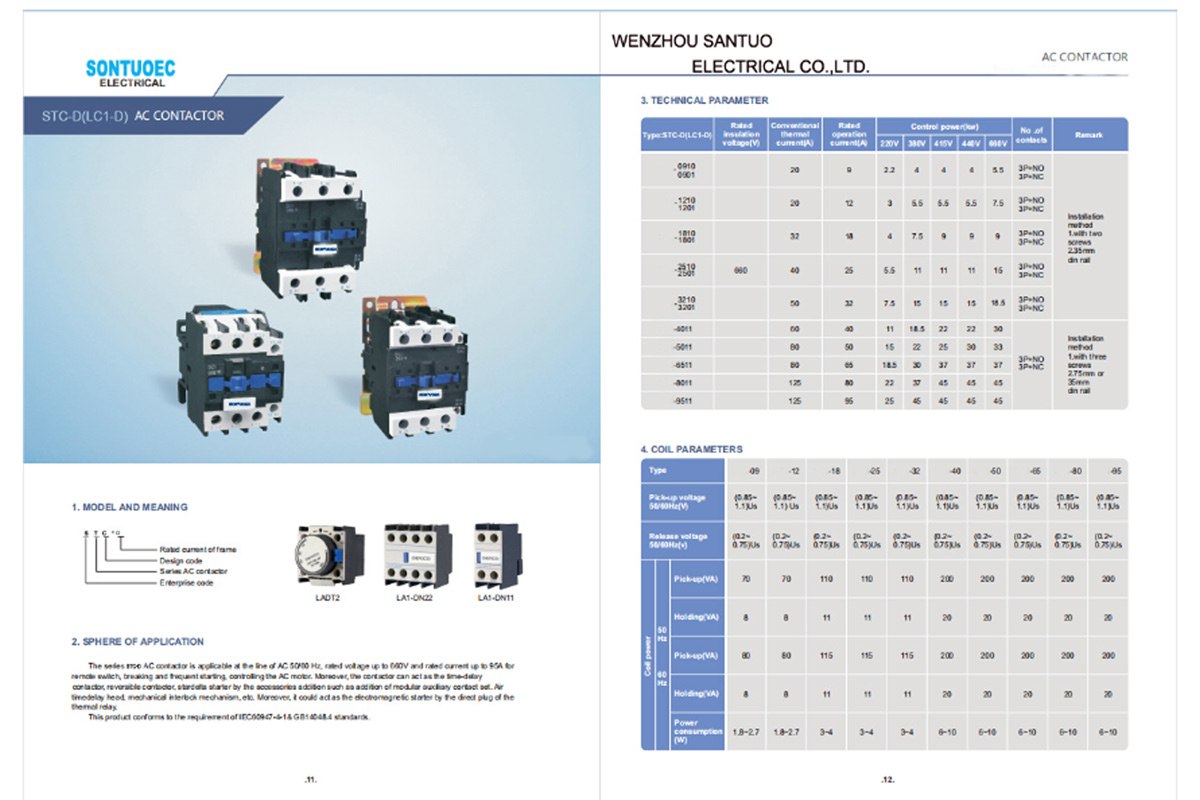

प्रकार		एसटीएलएस -2	एसटीएलएस -2	एसटीएलएस -2	एसटीएलएस -2	एसटीएलएस -2	एसटीएलएस -2	एसटीएलएस -2	एसटीएलएस -2	एसटीएलएस -2	एसटीएलएस -2
		9	12	18	25	32	40	50	63	80	95
									60
रेट केलेले इन्सुलेटिओ व्होल्टेज		660	660	660	660	660	660	660	660	660	660
पारंपारिक थर्मल		20	24	32	40	50	60	75	80	110	125
चालू		20	24	32	40	50	60	75	80	110	125
रेट केलेले ऑपरेशनल		9	12	16	25	32	40	50	63	80	95
चालू		9	12	16	25	32	40	50	63	80	95
नियंत्रित	220 व्ही	2.2	3	4	5.5	7.5	11	15	18.5	22	25
शक्ती (केडब्ल्यू)	380 व्ही	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 व्ही	4	5.5	9	11	15	22	35	37	45	45
	440 व्ही	4	5.5	9	11	15	22	30	37	45	45
	660 व्ही	5.5	7.5	10	15	18.5	30	33	37	45	45

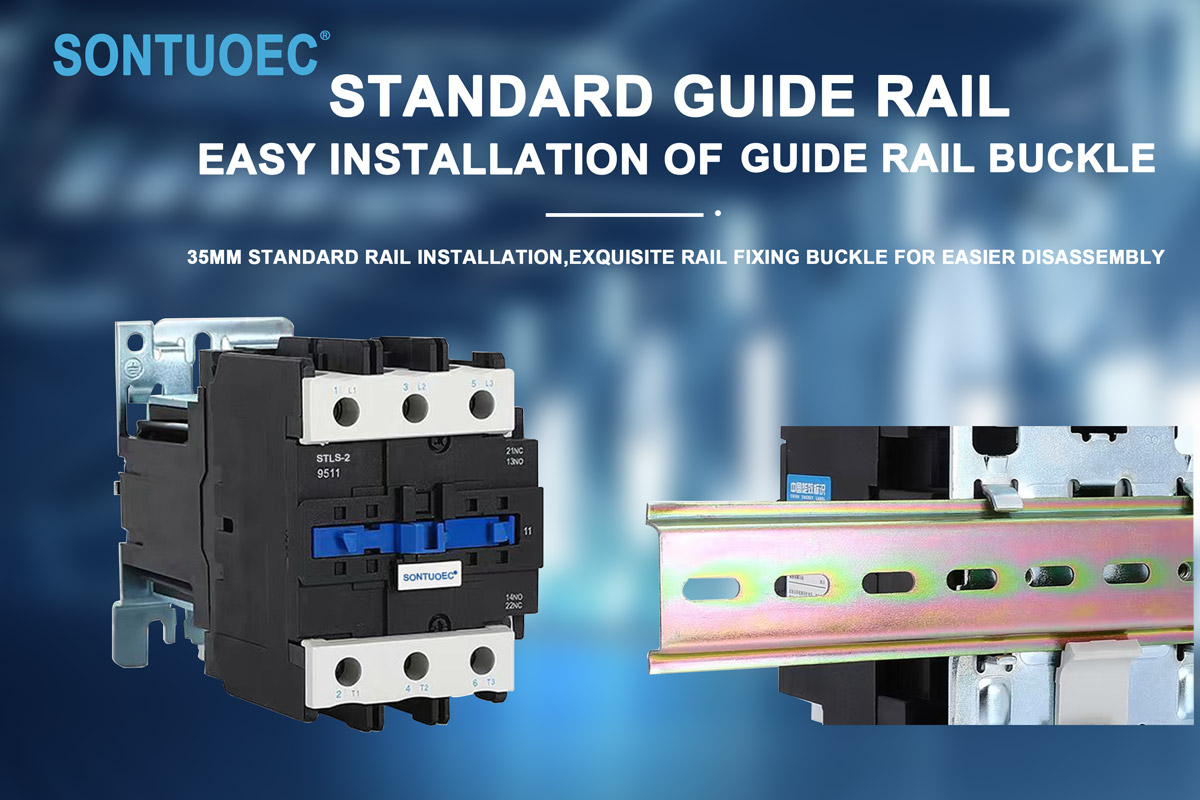

टीप		ची स्थापना					ची स्थापना
		रिले दोन स्क्रू वापरू शकतात					रिले तीन करू शकतात
		आणि 35 मिमी देखील वापरा					स्क्रू आणि देखील वापरा
		स्थापना रेल					75 मिमी किंवा 35 मिमी स्थापना
							रेल्वे

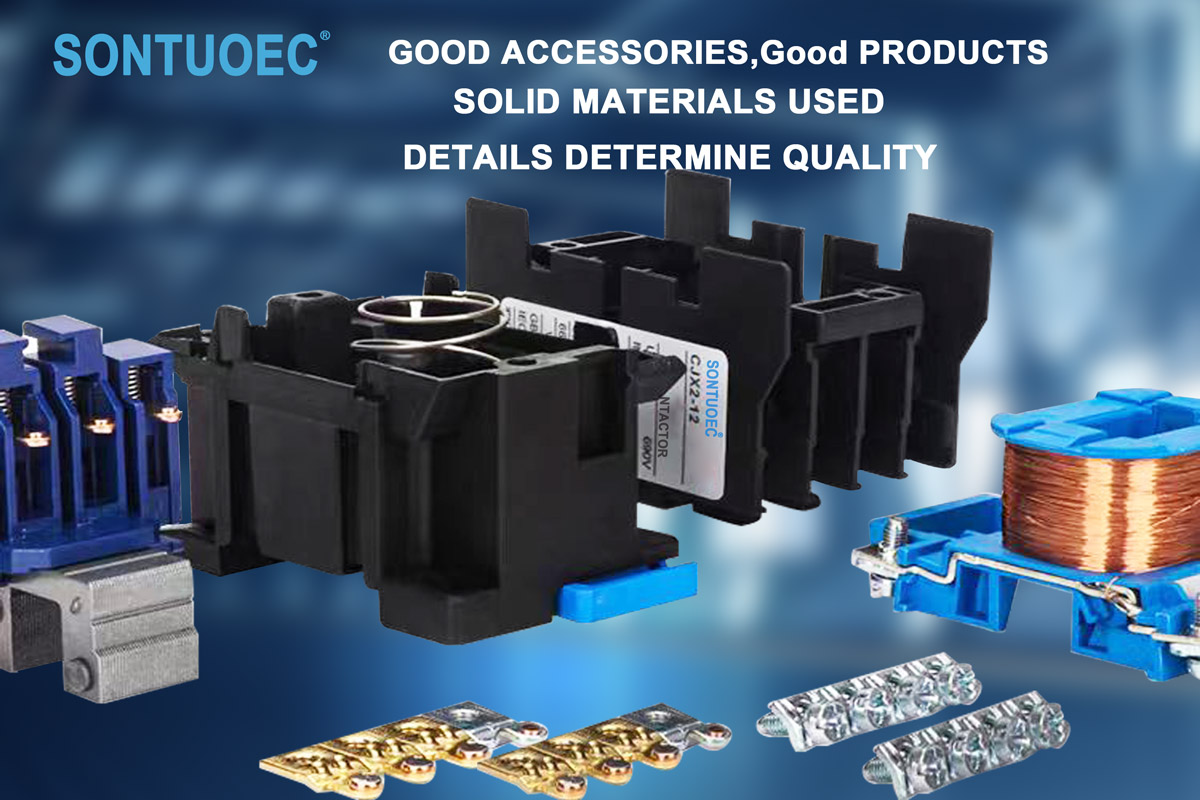

रचना आणि वैशिष्ट्ये

रचना:

3 पी एसी कॉन्टॅक्टरमध्ये सामान्यत: इलेक्ट्रोमॅग्नेटिक सिस्टम (कॉइल, कोअर इ. त्यापैकी, मुख्य संपर्क उच्च चालू ठेवण्यासाठी वापरला जातो आणि नियंत्रण सिग्नलचे प्रसारण आणि अभिप्राय लक्षात घेण्यासाठी सहाय्यक संपर्क वापरला जातो.

वैशिष्ट्ये:

तीन स्वतंत्र संपर्कांसह, ते एकाच वेळी तीन-चरण शक्ती आणि एक शून्य ओळ नियंत्रित करू शकते.

संपर्क प्रणाली चांगली चालकता आणि पोशाख प्रतिकार असलेल्या उच्च गुणवत्तेच्या सामग्रीपासून बनविली जाते.

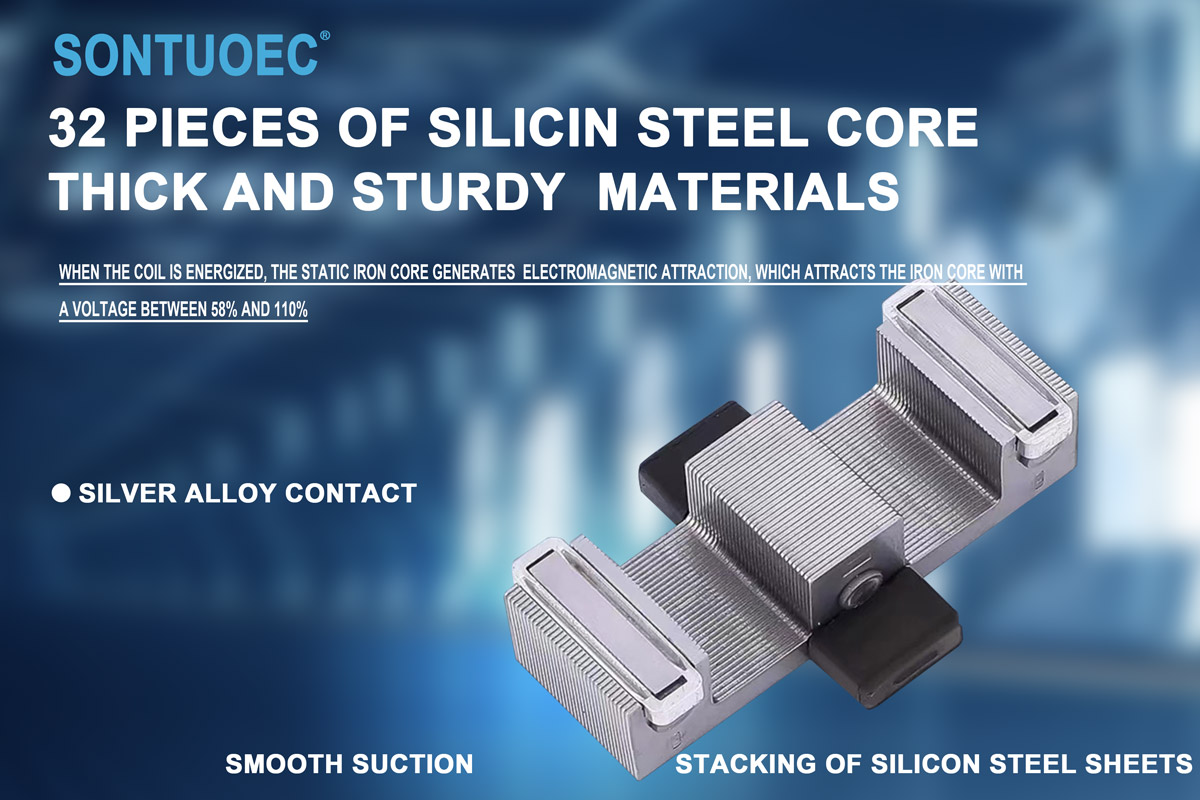

इलेक्ट्रोमॅग्नेटिक सिस्टममध्ये संपर्क विश्वसनीयपणे व्यस्त ठेवण्यासाठी आणि सोडण्यासाठी पुरेशी सक्शन फोर्स आहे.

संपर्क डिस्कनेक्ट झाल्यावर कंस विझविणारे डिव्हाइस प्रभावीपणे व्युत्पन्न केलेल्या कमानी विझवू शकते, संपर्कांचे नुकसान होण्यापासून संरक्षण करते.

एसटीएलएस -2 (सीजेएक्स 2) मालिका मेकॅनिकल इंटरलॉकिंग कॉन्टॅक्टर सर्किटमध्ये 660 व्ही एसी 50 हर्ट्ज किंवा 60 हर्ट्ज पर्यंतचे रेट केलेले व्होल्टेज वापरण्यासाठी योग्य आहे, एसी मोटरचे वारंवार प्रारंभ करणे आणि नियंत्रित करण्यासाठी 95 ए पर्यंतचे चालू आहे. सहाय्यक संपर्क ब्लॉक, टाइमर विलंब आणि मशीन-इंटरलॉकिंग डिव्हाइस इत्यादींसह एकत्रित, ते विलंब कॉन्टॅक्टर, मेकॅनिकल इंटरलॉकिंग कॉन्टॅक्टर, स्टार-डेल्टा स्टार्टर बनते. थर्मल रिलेसह, ते इलेक्ट्रोमॅग्नेटिक स्टार्टरमध्ये एकत्र केले जाते. कॉन्टॅक्टर आयईसी 60947-1 नुसार तयार केले जाते.

ऑपरेशनचे तत्व

जेव्हा 3 पी एसी कॉन्टॅक्टरची कॉइल उर्जा दिली जाते, तेव्हा लोह कोर चुंबक निर्माण करतो आणि संपर्क प्रणाली बंद करण्यास आकर्षित करतो, ज्यामुळे तीन-चरण वीजपुरवठा आणि शून्य वायर जोडते. जेव्हा कॉइल डी-एनर्झाइझ केली जाते, तेव्हा कोर त्याचे चुंबकत्व हरवते आणि संपर्क प्रणाली वसंत of तूच्या क्रियेखाली विभक्त होते, ज्यामुळे शून्य रेषेतून तीन-चरण वीजपुरवठा डिस्कनेक्ट होतो. अशाप्रकारे, 3 पी एसी कॉन्टॅक्टरला विद्युत भारांचे रिमोट कंट्रोल लक्षात येऊ शकते.

अनुप्रयोग परिदृश्य

3 पी एसी कॉन्टॅक्टर मोठ्या प्रमाणात विविध पॉवर सिस्टममध्ये वापरला जातो ज्यास एकाच वेळी तीन-चरण शक्ती आणि एक शून्य ओळ नियंत्रित करणे आवश्यक आहे, जसे की:

औद्योगिक ऑटोमेशन फील्ड: मोटर स्टार्ट, थांबा आणि रिव्हर्स ऑपरेशन्स नियंत्रित करण्यासाठी वापरले जाते.

पॉवर सिस्टम: रिमोट कंट्रोल आणि पॉवर सिस्टमचे संरक्षण जाणण्यासाठी वापरले जाते.

बिल्डिंग ऑटोमेशन: लाइटिंग, वातानुकूलन आणि इतर उपकरणांचा प्रारंभ आणि थांबे नियंत्रित करण्यासाठी वापरले जाते.
