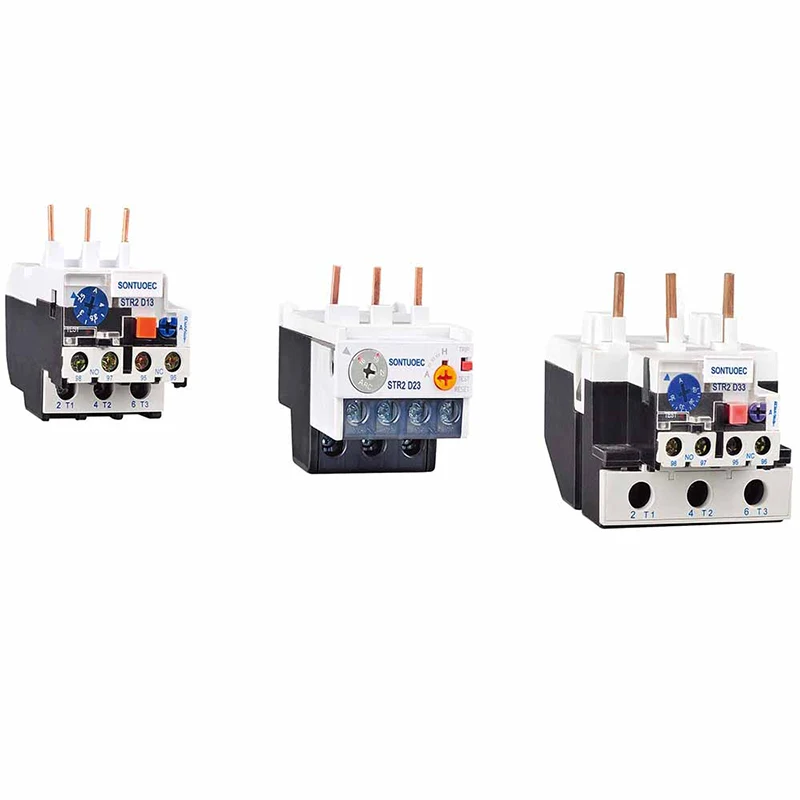

एसटी 2-डी 33 थर्मल ओव्हरलोड रिले

एसटीआर 2-डी 33 थर्मल ओव्हरलोड रिले इलेक्ट्रिक करंटच्या थर्मल इफेक्टच्या तत्त्वावर कार्य करतात. जेव्हा मोटर ओव्हरलोड होते, तेव्हा त्याची सध्याची वाढ होते, ज्यामुळे थर्मल ओव्हरलोड रिलेच्या आत गरम घटक गरम होते. ही उष्णता बिमेटलमध्ये हस्तांतरित केली गेली आहे, जी दोन धातूंनी बनविलेले आहे थर्मल विस्ताराच्या वेगवेगळ्या गुणांकांसह, जेणेकरून गरम झाल्यावर ते वाकते. जेव्हा वाकणे एखाद्या विशिष्ट बिंदूपर्यंत पोहोचते, तेव्हा ते एक यांत्रिक डिव्हाइस ट्रिगर करते, सहसा संपर्क, जे मोटरला वीजपुरवठा डिस्कनेक्ट करते, ज्यामुळे त्याचे नुकसान होण्यापासून संरक्षण होते.

चौकशी पाठवा

उत्पादन वर्णन

वैशिष्ट्ये:

उत्पादन नाव	थर्मल ओव्हरलोड रिले
मॉडेल	एसटी 2-डी 33
साहित्य	प्लास्टिक, इलेक्ट्रॉनिक घटक
थर्मल संपर्क	1 नाही+1nc
थर्मल रिलेरेटेड करंट	23 ए -93 ए	कृपया वर्तमान लक्षात घ्या श्रेणी
Str2-93	समायोज्य चालू श्रेणी (अ) सेटिंग श्रेणी	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/str2-95
		3365	80 ～ 85 ～ 93	Str2-95
वारंवारता	660 व्ही
ट्रिपिंग क्लास	50/60 हर्ट्ज
रंग	चित्र दर्शविल्याप्रमाणे

मुख्य तंत्रज्ञ पॅरामीटर्स

मॉडेल	रेटेड करंट	नाही.	सेटिंग श्रेणी (अ)	कॉन्टॅक्टरसाठी
Str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	Str2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	Str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	एसटीआर 2-25/32 (एलसी 1-डी 25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	एसटीआर 2-25/32 (एलसी 1-डी 25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/str2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

मुख्य कार्ये

ओव्हरलोड संरक्षणः जेव्हा मोटरचा भार त्याच्या रेट केलेल्या मूल्यापेक्षा जास्त असेल तेव्हा मोटरला जास्त गरम आणि नुकसान होण्यापासून रोखण्यासाठी थर्मल ओव्हरलोड रिले वीजपुरवठा कमी करेल.

ओव्हरहाट प्रोटेक्शन: जर मोटार काही कारणास्तव जास्त गरम झाली (उदा. उच्च वातावरणीय तापमान किंवा उष्णता अपव्यय), थर्मल ओव्हरलोड रिले देखील वीजपुरवठा कमी करेल.

संकेत कार्यः बर्‍याच थर्मल ओव्हरलोड रिलेमध्ये एक संकेत फंक्शन असते, जे मोटर ओव्हरलोड किंवा ओव्हरहाट झाल्यावर स्थिती सिग्नल किंवा बदलते, जेणेकरून ऑपरेटर वेळेत उपाय शोधू शकेल आणि घेऊ शकेल.

थर्मल ओव्हरलोड रिलेची ऑटो रिले एसटी 2-डी मालिका 50/60 हर्ट्जच्या सर्किटमध्ये वापरली जाऊ शकते, रेट केलेले इन्सुलेशन व्होल्टेज 660 व्ही, फेज ब्रेकच्या संरक्षणासाठी रेट केलेले चालू 0.1-93 ए 60947-1.

अनुप्रयोग परिदृश्य

थर्मल ओव्हरलोड रिले विविध प्रकारच्या औद्योगिक आणि व्यावसायिक वातावरणात मोठ्या प्रमाणात वापरल्या जातात, विशेषत: इलेक्ट्रिक मोटर ड्राइव्हची आवश्यकता असलेल्या उपकरणांमध्ये. उदाहरणार्थ, ते पंप, कॉम्प्रेसर, चाहते, कन्व्हेयर्स आणि विविध प्रकारच्या इतर यांत्रिक उपकरणांमध्ये वापरले जातात जेणेकरून जास्त प्रमाणात ओव्हरलोड किंवा अति तापविण्याच्या स्थितीत अशी उपकरणे सुरक्षितपणे बंद केली जाऊ शकतात.

निवड आणि स्थापना

थर्मल ओव्हरलोड रिले निवडताना मोटरचे उर्जा रेटिंग, ऑपरेटिंग वातावरण आणि लोड वैशिष्ट्यांसारखे घटक विचारात घेणे आवश्यक आहे. थर्मल ओव्हरलोड रिलेचे रेट केलेले प्रवाह मोटरच्या रेट केलेल्या प्रवाहाशी जुळते आणि त्यास योग्य ओव्हरलोड आणि ओव्हरहाट संरक्षण वैशिष्ट्ये आहेत हे सुनिश्चित करणे देखील आवश्यक आहे.

थर्मल ओव्हरलोड रिले स्थापित करताना, आपल्याला निर्मात्याच्या मार्गदर्शक तत्त्वांचे अनुसरण करणे आवश्यक आहे आणि हे सुनिश्चित करणे आवश्यक आहे की ते मोटरच्या शक्ती आणि नियंत्रण सर्किटशी योग्यरित्या जोडलेले आहे. याव्यतिरिक्त, योग्य ऑपरेशन आणि दीर्घ सेवा जीवन सुनिश्चित करण्यासाठी थर्मल ओव्हरलोड रिलेची तपासणी करणे आणि नियमितपणे देखरेख करणे आवश्यक आहे.
