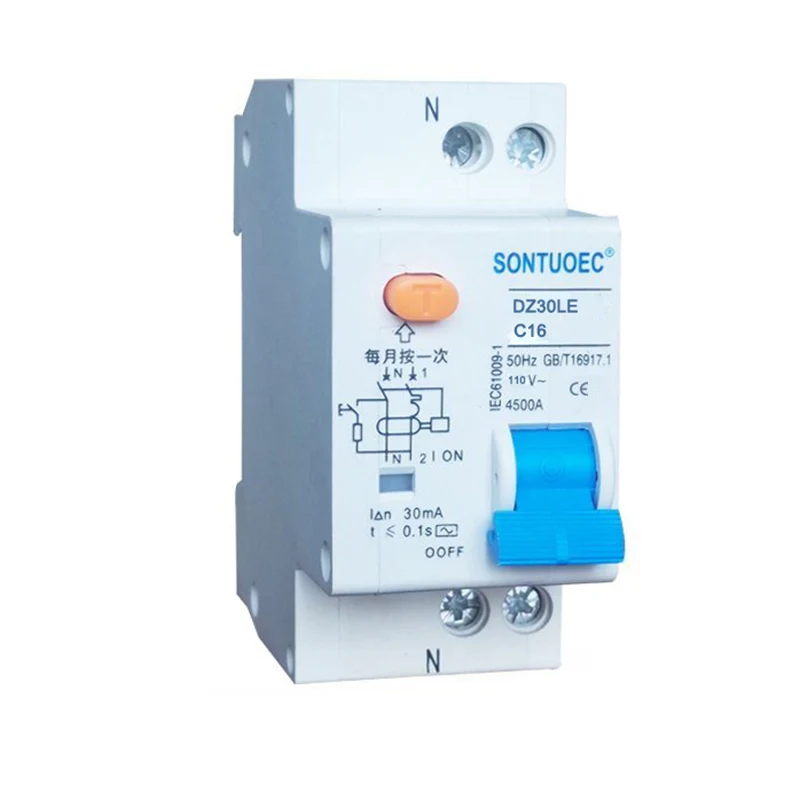

2 पी आरसीबीओ एक प्रकार

मुख्य वैशिष्ट्ये आणि पॅरामीटर्स

कृती वैशिष्ट्ये: 2 पी आरसीबीओ ए प्रकारात एक अवशिष्ट चालू संरक्षण कार्य असते, जेव्हा सर्किटमधील अवशिष्ट चालू (म्हणजे गळती चालू) प्रीसेट व्हॅल्यूपर्यंत पोहोचते, तेव्हा सर्किट ब्रेकर इलेक्ट्रिक शॉक अपघात आणि विद्युत आग रोखण्यासाठी सर्किट कापण्यासाठी द्रुतपणे कार्य करेल.

रेटेड करंट: विशिष्ट मॉडेल आणि वैशिष्ट्यांनुसार, 2 पी आरसीबीओची रेट केलेली वर्तमान श्रेणी एक प्रकार बदलू शकते, परंतु सामान्यत: 6 ए, 10 ए, 16 ए, 20 ए, 25 ए, 32 ए, 40 ए, 50 ए, 63 ए, 80 ए आणि अशा प्रकारच्या विस्तृत वैशिष्ट्यांचा समावेश आहे.

रेट केलेले व्होल्टेज: 2 पी आरसीबीओ ए प्रकार सामान्यत: घरगुती आणि व्यावसायिक विद्युत वातावरणासाठी 240 व्ही एसीवर रेट केला जातो.

रेटेड फ्रिक्वेन्सी: या सर्किट ब्रेकरची रेट केलेली वारंवारता सामान्यत: 50/60 हर्ट्ज असते, जी बहुतेक देशांमध्ये आणि प्रदेशांमध्ये वीजपुरवठ्याच्या वारंवारतेशी जुळते.

रेटेड शॉर्ट सर्किट क्षमताः 2 पी आरसीबीओ ए प्रकारात 6 केए किंवा 10 के सारख्या उच्च रेटेड शॉर्ट सर्किट क्षमता आहे, जी शॉर्ट सर्किट फॉल्ट झाल्यास नुकसान न करता मोठ्या वर्तमान धक्क्यांचा सामना करण्यास सक्षम आहे.

गळती कृती चालू: या सर्किट ब्रेकरची गळती कृती सामान्यत: 30 एमए किंवा त्यापेक्षा कमी असते, जी आंतरराष्ट्रीय इलेक्ट्रोटेक्निकल कमिशन (आयईसी) आणि संबंधित राष्ट्रीय मानकांच्या आवश्यकता पूर्ण करते आणि वैयक्तिक सुरक्षिततेचे प्रभावीपणे संरक्षण करू शकते.

 आरसीबीओ प्रामुख्याने एसी 50 हर्ट्ज (60 हर्ट्ज), रेट केलेले व्होल्टेज 230/400 व्ही, रेट केलेले चालू 6 ए ते 40 ए लो व्होल्टेज टर्मिनल वितरण प्रणालीमध्ये वापरले जाते. आरसीबीओ एमसीबी+आरसीडी फंक्शनसह समान आहे; हे इलेक्ट्रिक शॉक संरक्षण आणि मानवी अप्रत्यक्ष संपर्क संरक्षणासाठी, इलेक्ट्रिक उपकरणे संरक्षणासाठी वापरले जाते जेव्हा मानवी शरीर विजेला स्पर्श करते किंवा इलेक्ट्रिक नेटवर्क लीक चालू निश्चित मूल्य आणि ओव्हर लोड आणि शॉर्ट सर्किट संरक्षण; हे सर्किटमध्ये नॉन-फ्रिक्वेन्सी ऑपरेटर देखील असू शकते, जे निवासी आणि व्यावसायिक जिल्ह्यात अत्यंत वाईटपणे वापरले जाऊ शकते. हे आयईसी 61009-1 च्या मानकांचे पालन करते.

अनुप्रयोग आणि स्थापना

अनुप्रयोग: 2 पी आरसीबीओ एक प्रकार पॉवर वितरण सर्किट्सच्या संरक्षणासाठी योग्य आहे ज्यास लाइटिंग, सॉकेट्स, वातानुकूलन आणि घरगुती, व्यावसायिक, औद्योगिक आणि इतर ठिकाणी इतर सर्किट्स सारख्या अग्नि आणि शून्य तारा एकाच वेळी नियंत्रण आवश्यक आहे.

स्थापनाः सर्किट ब्रेकर सहसा सममितीय डीआयएन-रेल माउंटिंग किंवा पॅनेल माउंटिंगचा अवलंब करते, जे वितरण बॉक्स किंवा वितरण कॅबिनेटमध्ये द्रुत स्थापना आणि काढण्यासाठी सोयीस्कर आहे.

वायरिंग: 4 पी आरसीबीओ एक प्रकार वायरिंगमध्ये लवचिक आहे आणि थ्री-फेज थ्री-वायर, तीन-फेज फोर-वायर किंवा सिंगल-फेज सर्किट्सशी जोडला जाऊ शकतो. वायरिंग करताना, हे सुनिश्चित करा की इलेक्ट्रिक शॉक आणि विद्युत आगीचा धोका टाळण्यासाठी अग्नि, शून्य आणि पृथ्वी तारा योग्यरित्या जोडल्या गेल्या आहेत.
