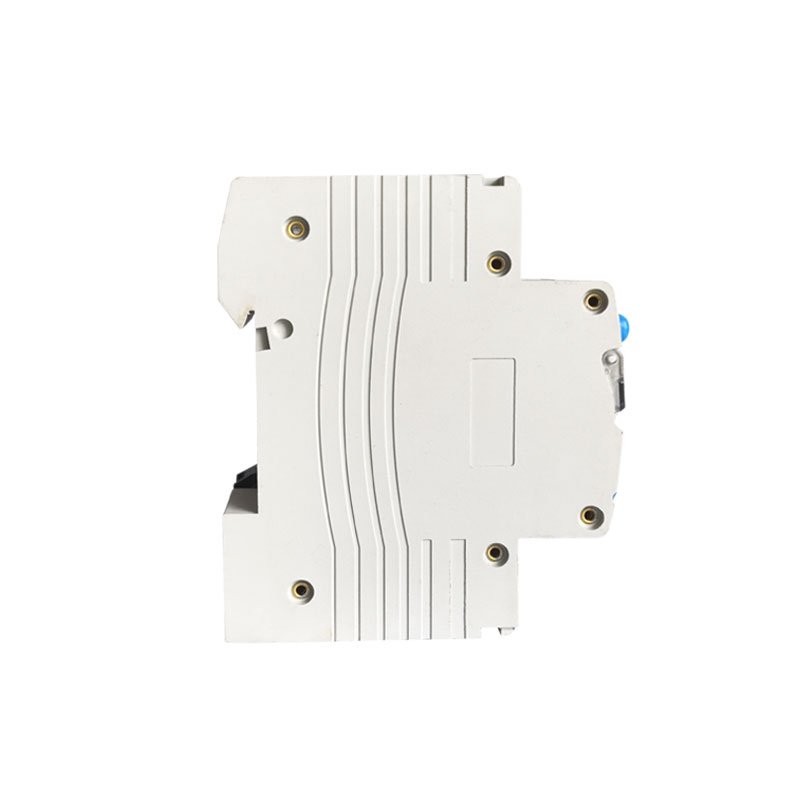

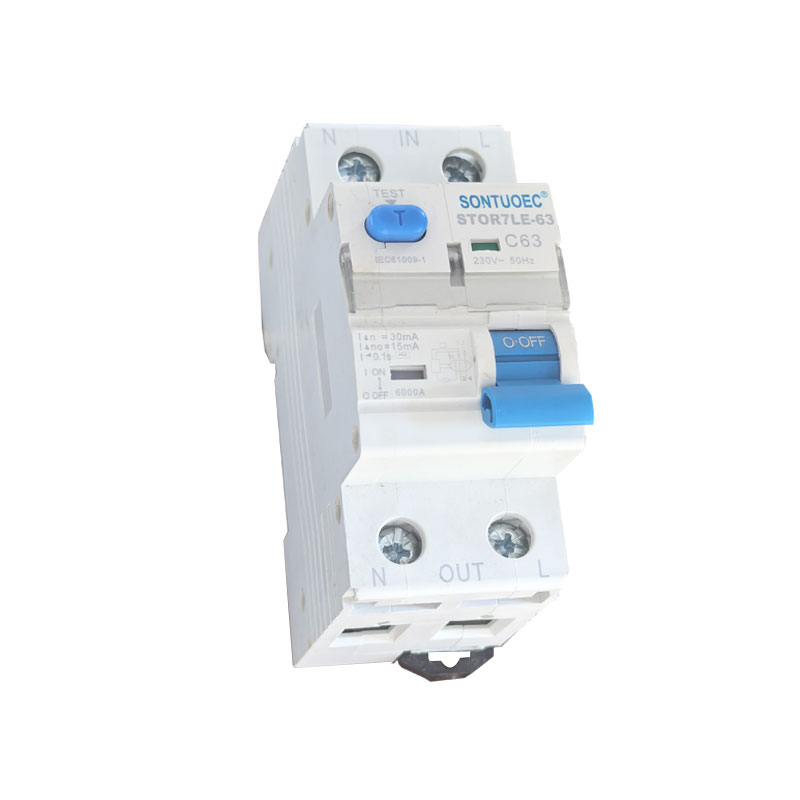

Sontuoec Stro7le-63 लहान गळती संरक्षण सर्किट ब्रेकर RCBO

SONTUOEC हे चीनी पुरवठादार/उत्पादकांपैकी एक आहे जे विविध लहान विद्युत उपकरणांच्या निर्मितीमध्ये STRO7LE-63 RCBO चा वापर AC 50/60Hz, रेट केलेले व्होल्टेज 240V च्या सिंगल फेज रेसिडेन्स सर्किटमध्ये केला जातो आणि कमाल शॉर्ट-सीयूआरए 4000 पर्यंत स्वतःचे संरक्षण करतो. हे सिव्हिल इलेक्ट्रॉनिक सर्किटला ओव्हरलोड आणि शॉर्ट सर्किटपासून संरक्षण करू शकते. या उत्पादनाचे फायदे आहेत लहान व्हॉल्यूम, उच्च ब्रेकिंग क्षमता आणि थेट वायर एकाच वेळी कापली जाते, जेव्हा थेट वायर विरुद्ध जोडली जाते तेव्हा विजेच्या धक्क्यापासून व्यक्तीचे संरक्षण होते. आणि ते IEC 61009-1 च्या मानकांचे पालन करते.

मॉडेल:STRO7LE-63

चौकशी पाठवा

उत्पादन वर्णन

तपशील:

सँडर्ड			IEC/EN 61009-1
इलेक्ट्रिकल	प्रकार (पृथ्वीच्या गळतीचे लहरी स्वरूप जाणवले)		इलेक्ट्रॉनिक प्रकार
वैशिष्ट्ये	रेट केलेले वर्तमान इन	A	आणि, आणि
	खांब	P	1P+N
	रेट केलेले व्होल्टेज	V	AC 230
	रेट केलेले वर्तमान:		6,10,16,20,25,32,40A
	रेट केलेली संवेदनशीलता I△n	A	०.०१,०.०३,०.१,०.३,०.५
	इन्सुलेशन व्होल्टेज Ui	V	250
	रेटेड अवशिष्ट निर्मिती आणि	A	500
	ब्रेकिंग क्षमता I△m	A	500
	शॉर्ट-सर्किट करंट I△c	A	४५,००६,०००
	रेट केलेली वारंवारता	Hz	50/60
	प्रदूषण पदवी		2
यांत्रिक	विद्युत जीवन	t	4000
वैशिष्ट्ये	यांत्रिक जीवन	t	10000
	संरक्षण पदवी		IP20
	सभोवतालचे तापमान	ºC	-२५~+४०
	(दैनिक सरासरी ≤35ºC सह)	ºC	-२५~+४०
	स्टोरेज तापमान	ºC	-२५~+७०
स्थापना	टर्मिनल कनेक्शन प्रकार		केबल/U-प्रकार बसबार/पिन-प्रकार बसबार
	केबलसाठी टर्मिनल आकार शीर्ष/तळाशी	मिमी2	25
	केबलसाठी टर्मिनल आकार शीर्ष/तळाशी	AWG	18 मे
	बसबारसाठी टर्मिनलचा आकार टॉप/खाली	मिमी2	25
	बसबारसाठी टर्मिनलचा आकार टॉप/खाली	AWG	18 मार्च
	आरोहित		DIN रेल EN 60715(35mm) वर फास्ट क्लिप उपकरणाद्वारे
	जोडणी		वरून आणि खालून

STRO7LE-63 RCBO ची मुख्य कार्ये

ओव्हरलोड संरक्षण: जेव्हा सर्किटमधील विद्युत प्रवाह STRO7LE-63 RCBO च्या रेट केलेल्या मूल्यापेक्षा जास्त असेल, तेव्हा ते सर्किट आणि उपकरणे जास्त गरम होण्यापासून रोखण्यासाठी निर्धारित कालावधीत आपोआप सर्किट बंद करेल, त्यामुळे आग आणि नुकसान टाळले जाईल.

शॉर्ट सर्किट संरक्षण: जेव्हा सर्किटमध्ये शॉर्ट सर्किट होते, तेव्हा STRO7LE-63 RCBO शॉर्ट सर्किट करंटमुळे सर्किट आणि उपकरणांना गंभीर नुकसान होण्यापासून रोखण्यासाठी सर्किट त्वरीत कट करेल.

गळतीचे संरक्षण: STRO7LE-63 RCBO सर्किटमधील अवशिष्ट प्रवाह (म्हणजे गळती करंट) शोधण्यास सक्षम आहे. जेव्हा अवशिष्ट विद्युत् प्रवाह सेट थ्रेशोल्ड ओलांडतो, तेव्हा STRO7LE-63 RCBO खूप कमी कालावधीत विद्युत शॉक अपघात आणि विद्युत आग रोखण्यासाठी सर्किट बंद करेल.

STRO7LE-63 RCBO च्या ऑपरेशनचे सिद्धांत

STRO7-40 RCBO मध्ये अंतर्गत थर्मल मॅग्नेटिक ट्रिप डिटेक्टर (ओव्हरलोड आणि शॉर्ट सर्किट संरक्षणासाठी) आणि अवशिष्ट करंट डिटेक्टर (गळती संरक्षणासाठी) असतो. जेव्हा सर्किटमधील विद्युत् प्रवाह किंवा अवशिष्ट प्रवाह असामान्य असतो, तेव्हा संबंधित स्ट्रायकर STRO7-40 RCBO च्या ट्रिपिंग यंत्रणेला चालना देतो, ज्यामुळे ते सर्किट लवकर कापून टाकते.

1. थर्मल मॅग्नेटिक ट्रिपर: जेव्हा प्रवाह कंडक्टरमधून ट्रिपिंगला चालना देण्यासाठी तयार होतो तेव्हा ते उष्णता आणि चुंबकीय क्षेत्राचा वापर करते. जेव्हा विद्युत् प्रवाह खूप जास्त असतो, तेव्हा कंडक्टर तापतो आणि चुंबकीय क्षेत्र निर्माण करतो, ज्यामुळे थर्मल मॅग्नेटिक स्ट्रायकरच्या आतील बायमेटल वाकतो किंवा लोह कोरकडे चुंबक आकर्षित होतो, त्यामुळे ट्रिपिंग यंत्रणा ट्रिगर होते.

2.अवशिष्ट करंट डिटेक्टर: सर्किटमधील अवशिष्ट विद्युत् प्रवाह शोधण्यासाठी ते शून्य अनुक्रम करंट ट्रान्सफॉर्मरचा वापर करते. जेव्हा अवशिष्ट प्रवाह सेट थ्रेशोल्ड ओलांडतो, तेव्हा अवशिष्ट करंट डिटेक्टर सर्किट कापण्यासाठी ट्रिपिंग यंत्रणेला सिग्नल पाठवेल.

STRO7LE-63 RCBO ची वैशिष्ट्ये

मल्टी-फंक्शनल इंटिग्रेशन: STRO7LE-63 RCBO ओव्हरलोड, शॉर्ट-सर्किट आणि गळती संरक्षण कार्ये एकत्रित करते, इलेक्ट्रिकल सिस्टमची रचना आणि स्थापना सुलभ करते.

उच्च संवेदनशीलता: STRO7LE-63 RCBOs विश्वासार्ह संरक्षण प्रदान करून सर्किटमधील असामान्य आणि अवशिष्ट प्रवाह त्वरीत शोधून काढू शकतात.

स्थापित करणे आणि देखरेख करणे सोपे आहे: STRO7LE-63 RCBOs सहसा सुलभ स्थापना आणि देखरेखीसाठी मॉड्यूलरीकृत केले जातात.

उच्च सुरक्षा: STRO7-40 RCBOs ची उच्च सुरक्षितता आणि विश्वासार्हतेसाठी कठोरपणे चाचणी केली जाते आणि विद्युत प्रणालींचे सुरक्षित कार्य सुनिश्चित करण्यासाठी प्रमाणित केले जाते.

STRO7LE-63 RCBO च्या अनुप्रयोग परिस्थिती

STRO7LE-63 RCBOs चा वापर मोठ्या प्रमाणावर निवासी, व्यावसायिक आणि औद्योगिक क्षेत्रातील विद्युत प्रणालींमध्ये केला जातो, विशेषत: ज्यांना एकाचवेळी ओव्हरलोड, शॉर्ट सर्किट आणि पृथ्वी गळती संरक्षण आवश्यक असते. ते सामान्यतः वितरण बॉक्स, स्विचबोर्ड किंवा कंट्रोल कॅबिनेटमध्ये स्थापित केले जातात ज्यामुळे सर्किट्स आणि उपकरणे असामान्य प्रवाह आणि व्होल्टेजमुळे होणारे नुकसान होण्यापासून आणि इलेक्ट्रोक्युशन टाळण्यासाठी असतात.
