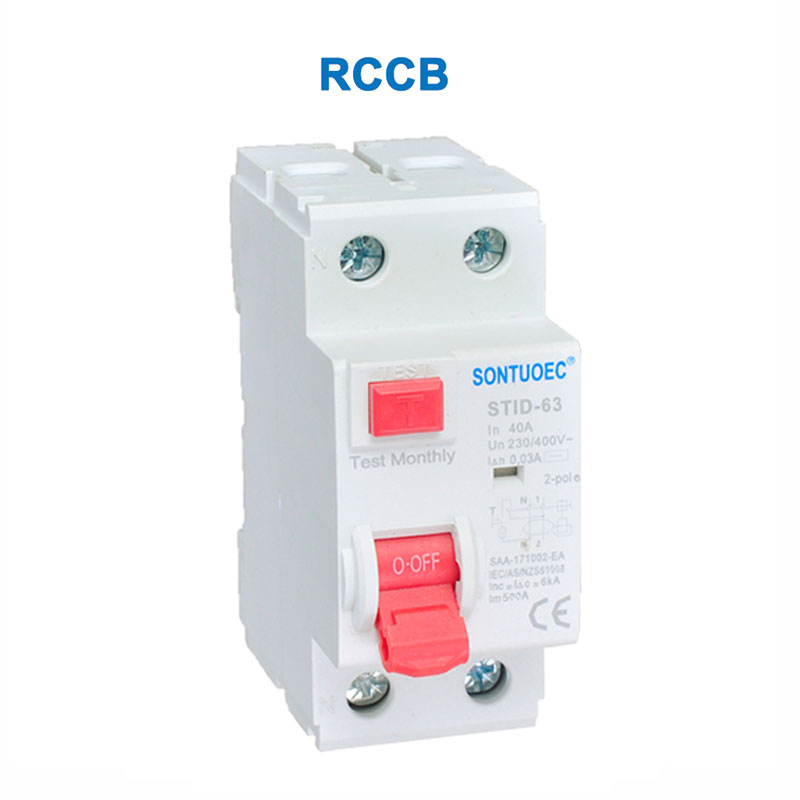

STID-63 RCCB

STID-63 RCCB, पूर्ण नाव रेसिड्यूअल करंट सर्किट ब्रेकर (STID-63 RCCB), हे विद्युत सुरक्षा उपकरण आहे जे विशेषत: विद्युत आग आणि विद्युत अपघात टाळण्यासाठी डिझाइन केलेले आहे. हे मुख्यत्वे सर्किटमधील अवशिष्ट विद्युत् प्रवाहाचे निरीक्षण करते, म्हणजेच फायर लाइन आणि शून्य रेषेतील करंटमधील फरक. जेव्हा हा फरक (सामान्यत: गळतीमुळे होतो) पूर्वनिर्धारित मूल्यापेक्षा जास्त असतो, तेव्हा STID-63 RCCB अतिशय कमी कालावधीत आपोआप सर्किट बंद करेल, त्यामुळे वैयक्तिक सुरक्षितता आणि उपकरणांचे नुकसान होण्यापासून संरक्षण होईल.

मॉडेल:STID-63

चौकशी पाठवा

उत्पादन वर्णन

मोड	इलेक्ट्रो-चुंबकीय प्रकार, इलेक्ट्रॉनिक प्रकार
इयत्ता	IEC61008-1
अवशिष्ट वर्तमान वैशिष्ट्ये	अ, आणि जी, एस

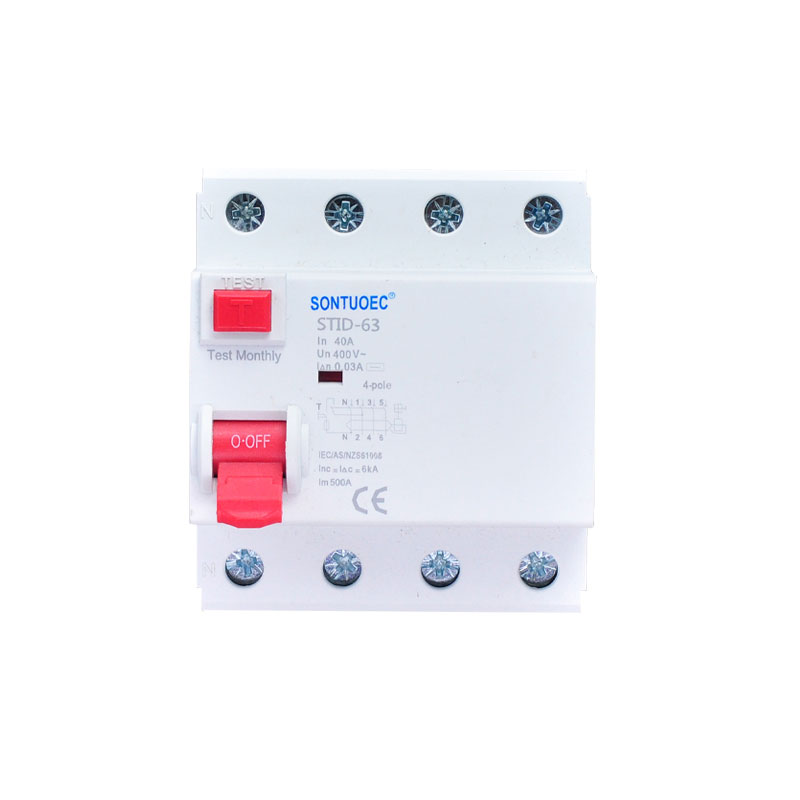

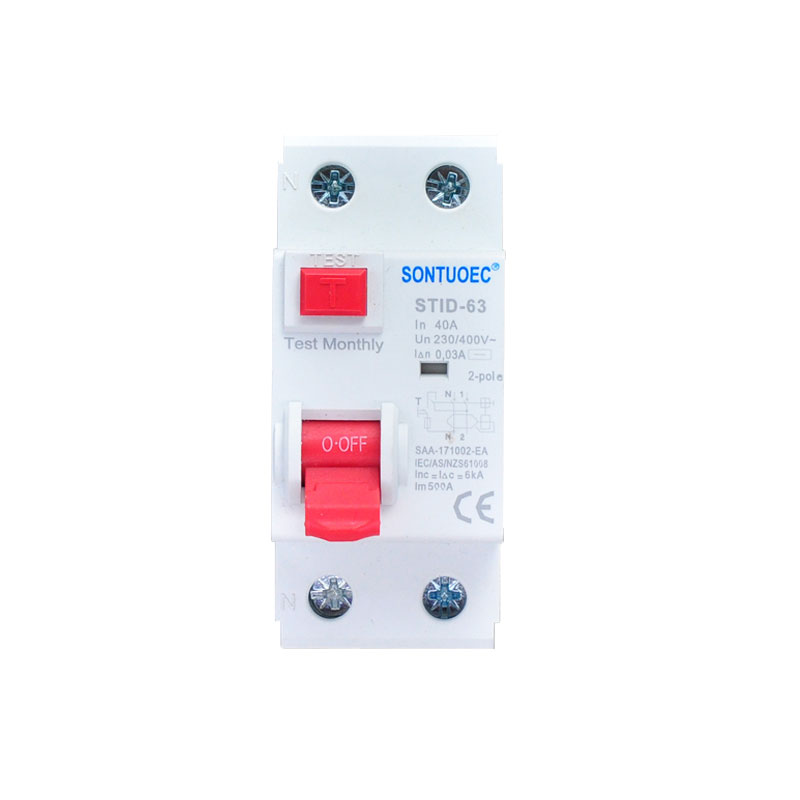

ध्रुव	2P 4P
रेटेड मेकिंग आणि ब्रेकिंग क्षमता	500A(इन=25A 40A)किंवा 630A(इन=63A)
रेट केलेले वर्तमान(A)	16,25,40,63A
रेटेड वारंवारता(Hz)	50/60
रेट केलेले व्होल्टेज	AC 230(240)400(415) रेटेड वारंवारता: 50/60HZ
रेट केलेले अवशिष्ट ऑपरेटिंग वर्तमान I/ n(A)	०.०३, ०.१, ०.३, ०.५;
रेट केलेले अवशिष्ट नॉन ऑपरेटिंग करंट I क्र	0.5I एन
रेट केलेले सशर्त शॉर्ट-सर्किट करंट इंक	6KA
रेट केलेले सशर्त अवशिष्ट शॉर्ट-सर्किट करंट I Ac	6KA
संरक्षण वर्ग	IP20
सममितीय डीआयएन रेल 35 मिमी पॅनेल माउंटिंगवर

STID-63 RCCB चे मुख्य कार्य

गळती संरक्षण: STID-63 RCCB चे मुख्य कार्य सर्किटमधील अवशिष्ट प्रवाह शोधणे आणि गळती आढळल्यास सर्किट त्वरीत कापून टाकणे आहे. अवशिष्ट प्रवाह सामान्यत: खराब झालेले उपकरण इन्सुलेशन, तुटलेल्या तारा किंवा मानवी विद्युत दाबामुळे होतात.

वैयक्तिक सुरक्षा संरक्षण: गळतीचे सर्किट त्वरीत कापून, STID-63 RCCB प्रभावीपणे इलेक्ट्रोक्युशन अपघात रोखू शकते आणि कर्मचाऱ्यांच्या जीवाचे रक्षण करू शकते.

इलेक्ट्रिकल आग प्रतिबंध: विजेच्या गळतीमुळे सर्किट जास्त गरम होऊ शकते, ज्यामुळे आग लागू शकते आणि STID-63 RCCB चे प्रॉम्प्ट डिस्कनेक्शन फंक्शन अशा विद्युत आगीपासून बचाव करण्यास मदत करते.

STID-63 RCCB च्या ऑपरेशनचे सिद्धांत

सर्किटमधील अवशिष्ट प्रवाह शोधण्यासाठी STID-63 RCCB मध्ये अंतर्गत अवशिष्ट वर्तमान ट्रान्सफॉर्मर असतो. जेव्हा अवशिष्ट करंट प्रीसेट व्हॅल्यू ओलांडतो, तेव्हा ट्रान्सफॉर्मर STID-63 RCCB च्या आत रिलीझ मेकॅनिझमला चालना देतो, ज्यामुळे सर्किट लवकर कापला जातो.

1.अवशिष्ट करंट ट्रान्सफॉर्मर: हा सामान्यतः रिंग-आकाराचा लोखंडी कोर असतो जो सर्किटच्या अग्नि आणि शून्य तारांभोवती गुंडाळतो. जेव्हा फायर आणि झिरो वायर्समध्ये विद्युतप्रवाहाचा असंतुलन असतो (म्हणजे एक अवशिष्ट प्रवाह असतो), तेव्हा ट्रान्सफॉर्मर हे असंतुलन ओळखतो आणि चुंबकीय प्रवाह निर्माण करतो.

2.ट्रिपिंग मेकॅनिझम: जेव्हा ट्रान्सफॉर्मरला प्रीसेट व्हॅल्यू ओलांडलेला अवशिष्ट प्रवाह आढळतो, तेव्हा ते ट्रिपिंग यंत्रणा ट्रिगर करते. ट्रिपिंग यंत्रणा इलेक्ट्रोमॅग्नेट, मेकॅनिकल स्प्रिंग किंवा सर्किट त्वरीत कापण्यासाठी वापरली जाणारी इतर प्रकारची यंत्रणा असू शकते.

STID-63 RCCB

STID-63 RCCB ची वैशिष्ट्ये

उच्च संवेदनशीलता: STID-63 RCCB लहान गळतीचा प्रवाह त्वरीत शोधू शकतो आणि फारच कमी वेळेत सर्किट कट ऑफ करू शकतो.

उच्च विश्वासार्हता: कठोर चाचणी आणि प्रमाणीकरणानंतर, STID-63 RCCBs मध्ये उच्च विश्वासार्हता आणि स्थिरता असते आणि ते दीर्घकाळ स्थिरपणे कार्य करू शकतात.

स्थापित करणे आणि देखभाल करणे सोपे आहे: STID-63 RCCB सहसा मॉड्यूलर डिझाइनचा अवलंब करते, स्थापित करणे आणि देखरेख करणे सोपे आहे.

संरक्षणाची विस्तृत श्रेणी: STID-63 RCCBs निवासी, व्यावसायिक आणि औद्योगिक यासह विद्युत प्रणालींच्या विस्तृत श्रेणीसाठी योग्य आहेत.

STID-63 RCCB च्या अर्जाची परिस्थिती

STID-63 RCCB चा वापर मोठ्या प्रमाणावर अशा परिस्थितीत केला जातो जेथे वैयक्तिक इजा आणि विजेच्या गळतीमुळे होणारी विद्युत आग रोखण्याची आवश्यकता असते. उदाहरणार्थ:

1.निवासी विद्युत प्रणाली: निवासस्थानात, संपूर्ण निवासस्थान किंवा विशिष्ट क्षेत्राच्या इलेक्ट्रिकल सर्किट्सचे संरक्षण करण्यासाठी STID-63 RCCB सहसा मुख्य वितरण बॉक्स किंवा शाखा वितरण बॉक्समध्ये स्थापित केले जातात.

2.व्यावसायिक विद्युत प्रणाली: व्यावसायिक इमारतींमध्ये, STID-63 RCCB चा उपयोग कार्यालये, स्टोअर्स, रेस्टॉरंट्स आणि इतर ठिकाणी सर्किट्सचे संरक्षण करण्यासाठी केला जाऊ शकतो.

3.औद्योगिक विद्युत प्रणाली: औद्योगिक क्षेत्रांमध्ये, STID-63 RCCBs सामान्यत: उत्पादन रेषा, यांत्रिक उपकरणे आणि नियंत्रण प्रणाली यासारख्या गंभीर सर्किट्सचे संरक्षण करण्यासाठी वापरले जातात.
