एसी मॅग्नेटिक कॉन्टॅक्टर

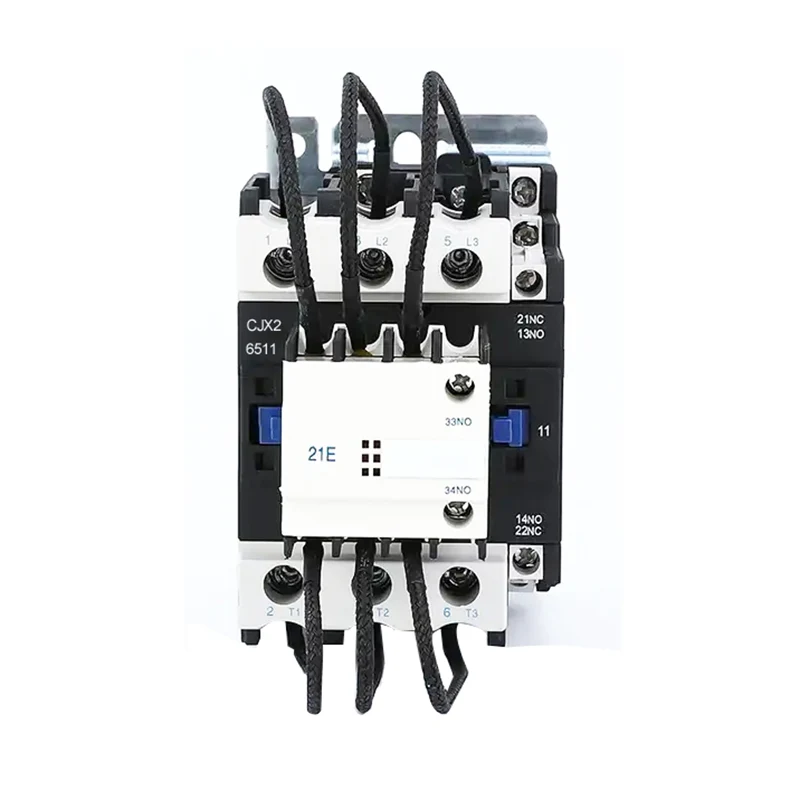

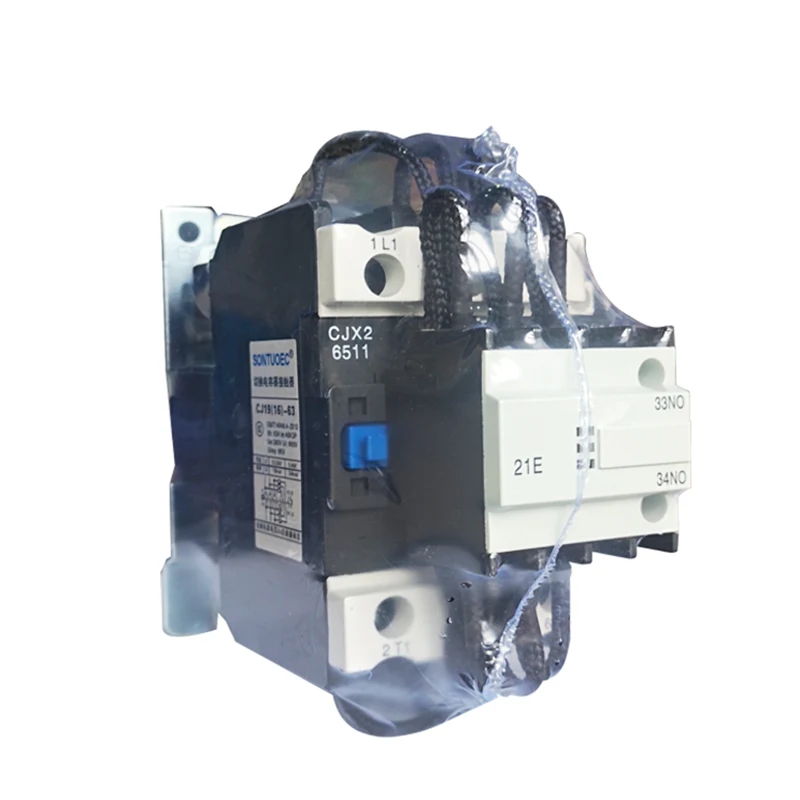

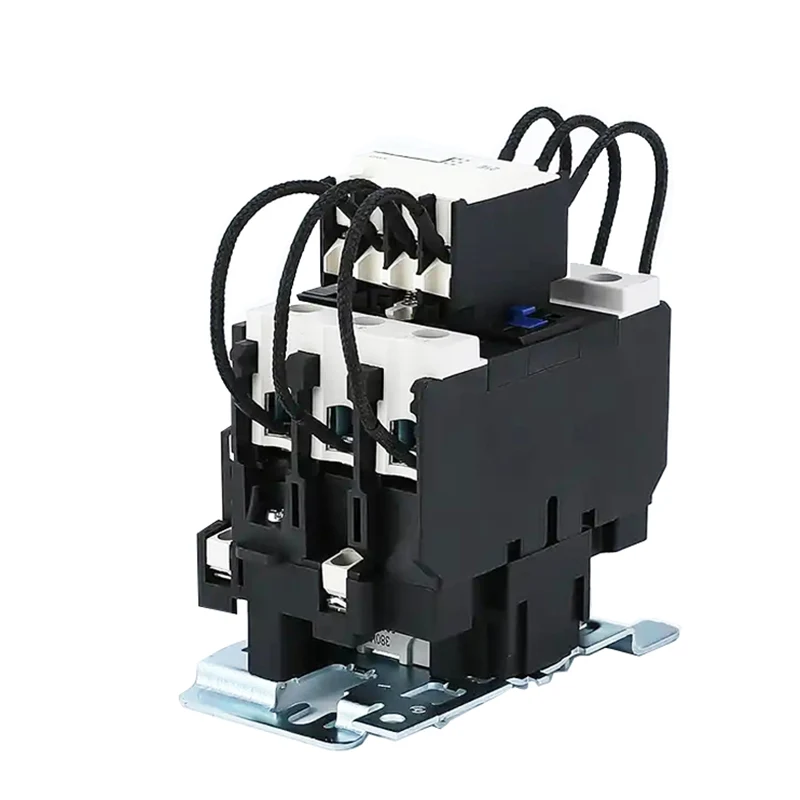

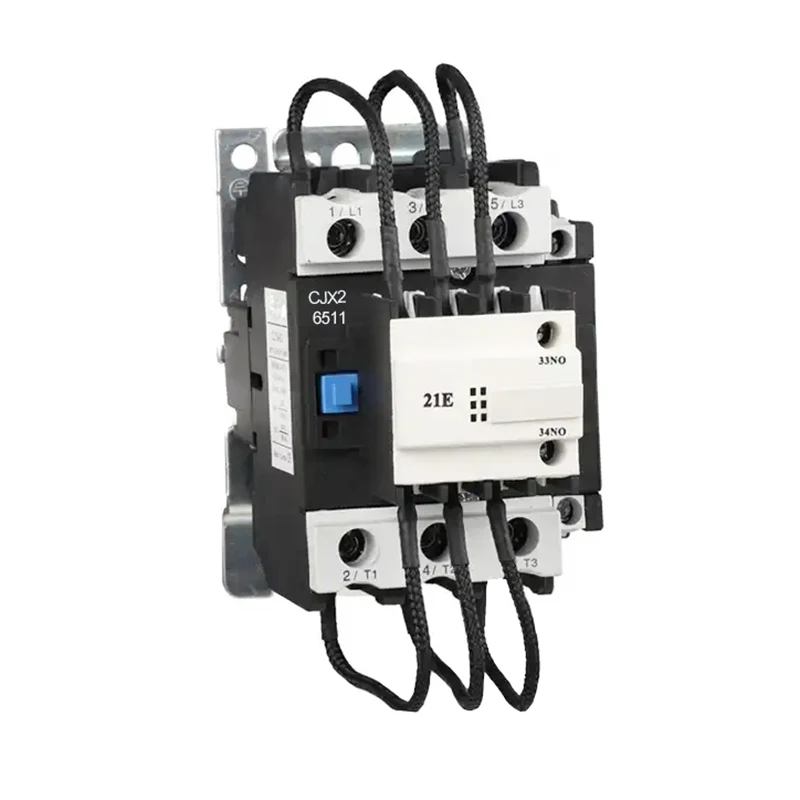

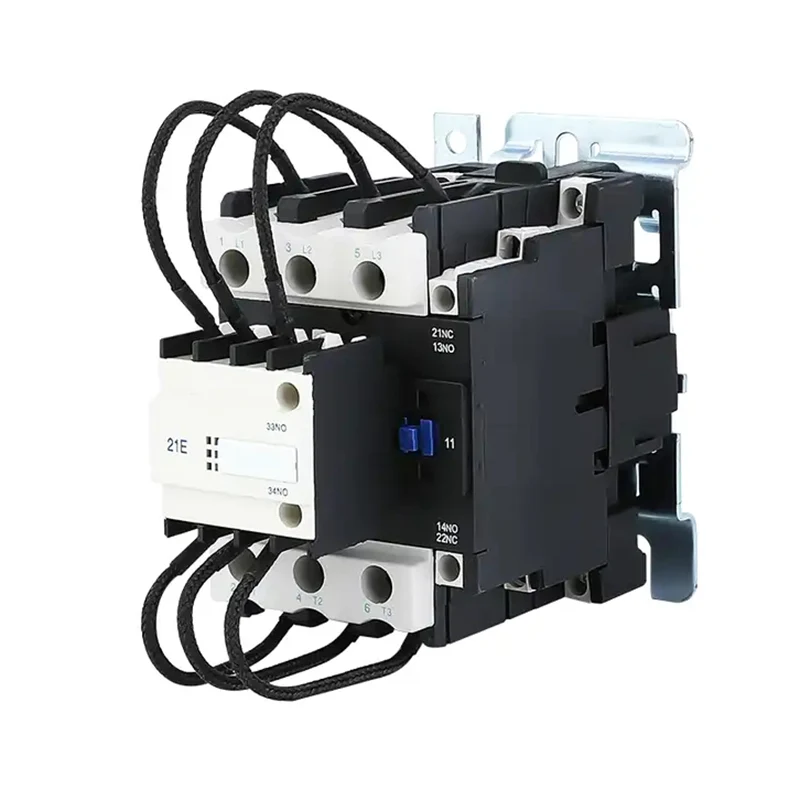

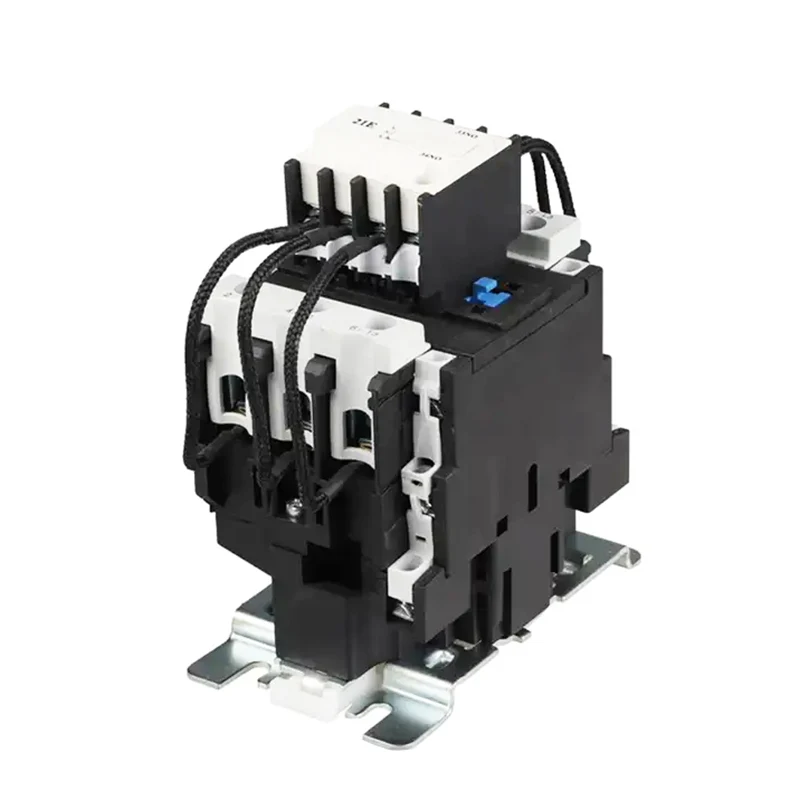

एससीजे 19 स्विचिंग कॅपेसिटर प्रकार कॉन्टॅक्टरचा वापर एलव्ही रिएक्टिव्ह पॉवर सर्किटमध्ये एलव्ही कॅपेसिटर कंट्रोल डिव्हाइस ऑपरेटिंग किंवा स्विच करण्यासाठी एसी 50 हर्ट्झ किंवा 60 हर्ट्जच्या पॉवर नेटवर्कमध्ये 380 व्ही पर्यंत केला जातो. अँटीसर्ज डिव्हाइससह, ते बंद होण्याचा प्रभाव कमी करू शकतो आणि ब्रेकिंग म्हणून ओव्हरलोडपासून प्रतिबंधित करू शकतो.

ऑपरेशनचे तत्व

एसी मॅग्नेटिक कॉन्टॅक्टरचे ऑपरेटिंग तत्त्व इलेक्ट्रोमॅग्नेटिक इंडक्शन आणि चुंबकीय शक्तीवर आधारित आहे. जेव्हा कॉइलला उत्साही होते, तेव्हा व्युत्पन्न केलेले चुंबकीय क्षेत्र लोखंडी कोर आकर्षित करते आणि संपर्क बंद करते, अशा प्रकारे सर्किट उघडते. जेव्हा कॉइल डी-एनर्झाइझ केली जाते, तेव्हा चुंबकीय क्षेत्र अदृश्य होते, लोखंडी कोर वसंत of तूच्या क्रियेखाली रीसेट होते, संपर्क तुटलेला आहे आणि सर्किट डिस्कनेक्ट झाला आहे. अशाप्रकारे, एसी मॅग्नेटिक कॉन्टॅक्टरला एसी सर्किटचे नियंत्रण लक्षात येते.

रचना आणि रचना

एसी मॅग्नेटिक कॉन्टॅक्टर मुख्यतः खालील भागांनी बनलेला आहे:

इलेक्ट्रोमॅग्नेटिक सिस्टमः कॉइल, कोर आणि आर्मेचर सारख्या घटकांचा समावेश आहे, जे चुंबकीय क्षेत्र आणि चुंबकीय कृती तयार करण्यासाठी मुख्य भाग आहेत.

संपर्क प्रणालीः मुख्य संपर्क आणि सहाय्यक संपर्क समाविष्ट आहे, जे सर्किट चालू आणि बंद करण्यासाठी वापरले जाते. मुख्य संपर्क सामान्यत: मोठ्या प्रवाह वाहून नेण्यासाठी वापरले जातात, तर सहाय्यक संपर्क विविध नियंत्रण कार्ये जाणण्यासाठी वापरले जातात.

आर्क विझविणारे डिव्हाइस: संपर्क डिस्कनेक्ट झाल्यावर कमानी विझविण्याकरिता वापरले जाते, कंस संपर्काचे नुकसान करण्यापासून प्रतिबंधित करते.

इतर घटकः जसे की स्प्रिंग्ज, कंस, हौसिंग इ., कॉन्टॅक्टरच्या सामान्य ऑपरेशनची खात्री करण्यासाठी घटकांचे निराकरण आणि समर्थन करण्यासाठी वापरले जातात.

रचना वैशिष्ट्ये

1. कॉन्टॅक्टर सध्याच्या मर्यादित प्रतिकारांसह जमले, परवानगीयोग्य मूल्यात स्विचिंग-ऑन सर्ज मर्यादित करण्यास सक्षम.

२. कॉन्टॅक्टर थेट ड्युअल ब्रेक स्ट्रक्चरचा अभिनय करणारा आहे, अभिनय यंत्रणा चपळ आहे, हातांनी तपासणी करणे सोपे आहे, संपर्क पुनर्स्थित करण्यासाठी कॉम्पॅक्ट स्ट्रक्चरकॉन्व्हेंट.

3. कव्हर, सेफ आणि विश्वासार्ह द्वारे संरक्षित टर्मिनल ब्लॉकचे वायरिंग.

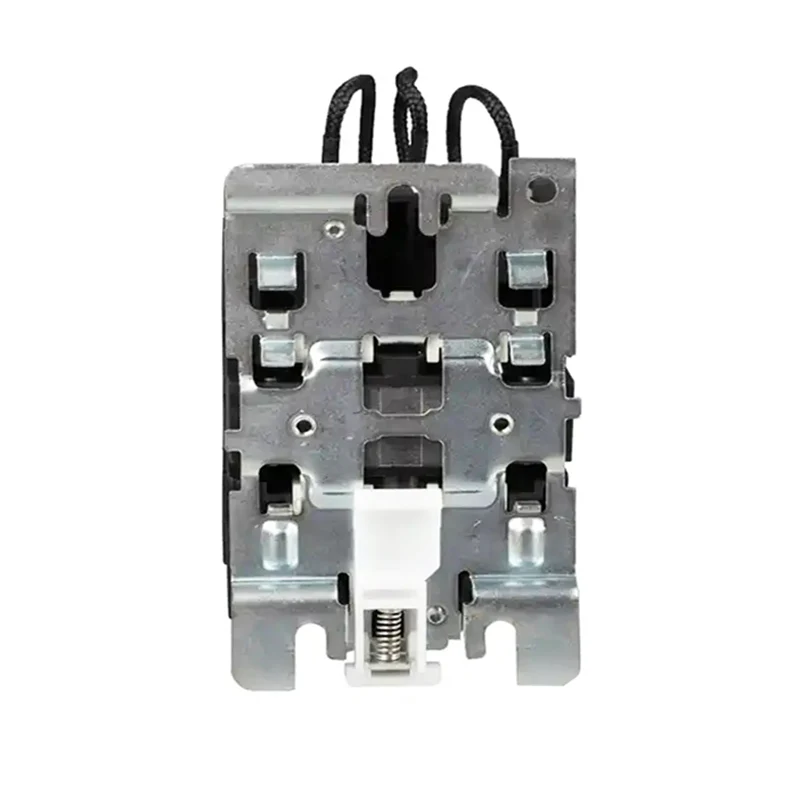

4. हे स्क्रूद्वारे किंवा 35/75 मिमी मानक रेल्वेवर आरोहित केले जाऊ शकते.

कार्यरत आणि स्थापना अटी

.

(२) वातावरणीय परिस्थिती: वातावरणात वातावरणीय आर्द्रता% ०% पेक्षा कमी असते जेव्हा +40 ℃. वातावरणीय आर्द्रता कमी तापमानात जास्त असू शकते. सर्वात जास्त सर्वात कमी तापमानात सरासरी सर्वात कमी तापमान + 25%जास्तीत जास्त सापेक्ष आर्द्रता 90%आहे आणि तापमान बदल लक्षात घेता आणि जेलच्या पृष्ठभागावरील उत्पादन.

()) स्थापना करताना 2000 मीटरपेक्षा जास्त उंची नाही.

()) प्रदूषण वर्ग: Class वर्ग

()) स्थापना वर्ग: iii

.

मुख्य वैशिष्ट्ये

विश्वसनीय कार्यः एसी मॅग्नेटिक कॉन्टॅक्टर उच्च प्रतीची सामग्री आणि प्रगत उत्पादन प्रक्रियेपासून बनलेले आहे, ज्यात उच्च विश्वसनीयता आणि स्थिरता आहे.

लाँग सर्व्हिस लाइफ: संपर्क प्रणाली पोशाख-प्रतिरोधक सामग्रीपासून बनविली जाते, जी सर्व्हिस लाइफला लांबणीवर असलेल्या मोठ्या वर्तमान आणि व्होल्टेज शॉकचा प्रतिकार करू शकते.

देखरेख करणे सोपे आहे: रचना योग्यरित्या डिझाइन केली आहे, निराकरण करणे आणि दुरुस्ती करणे सोपे आहे, देखभाल खर्च कमी करते.

विविध वैशिष्ट्ये: भिन्न वापरकर्त्यांच्या गरजा भागविण्यासाठी, एसी मॅग्नेटिक कॉन्टॅक्टरकडे विविध प्रकारचे वैशिष्ट्य आणि मॉडेल निवडण्यासाठी आहेत, ज्यात वर्तमान पातळी, व्होल्टेज पातळी आणि सहाय्यक संपर्क कॉन्फिगरेशनसह भिन्न आहेत.
