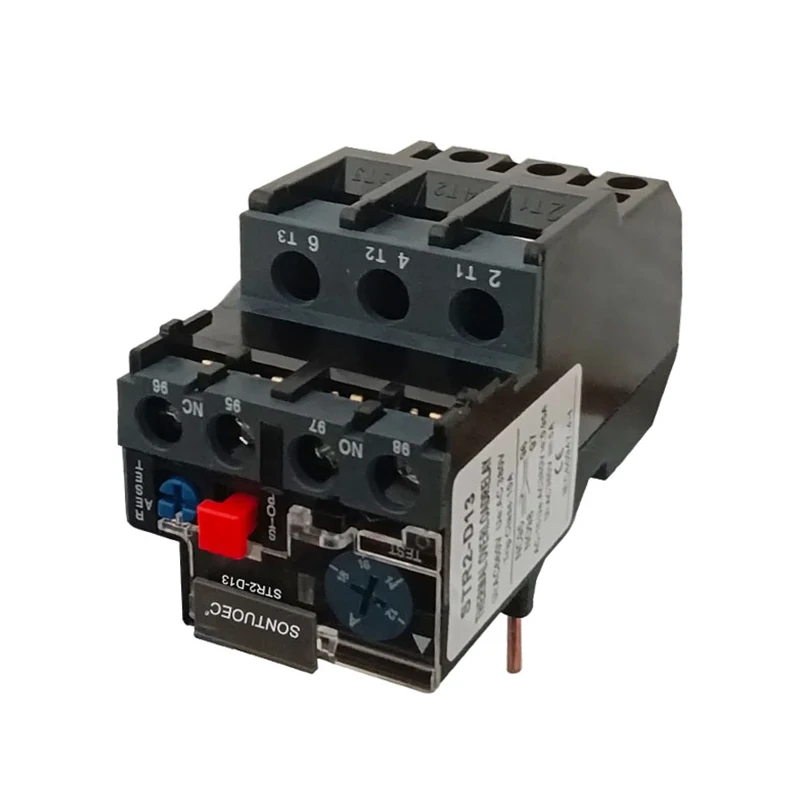

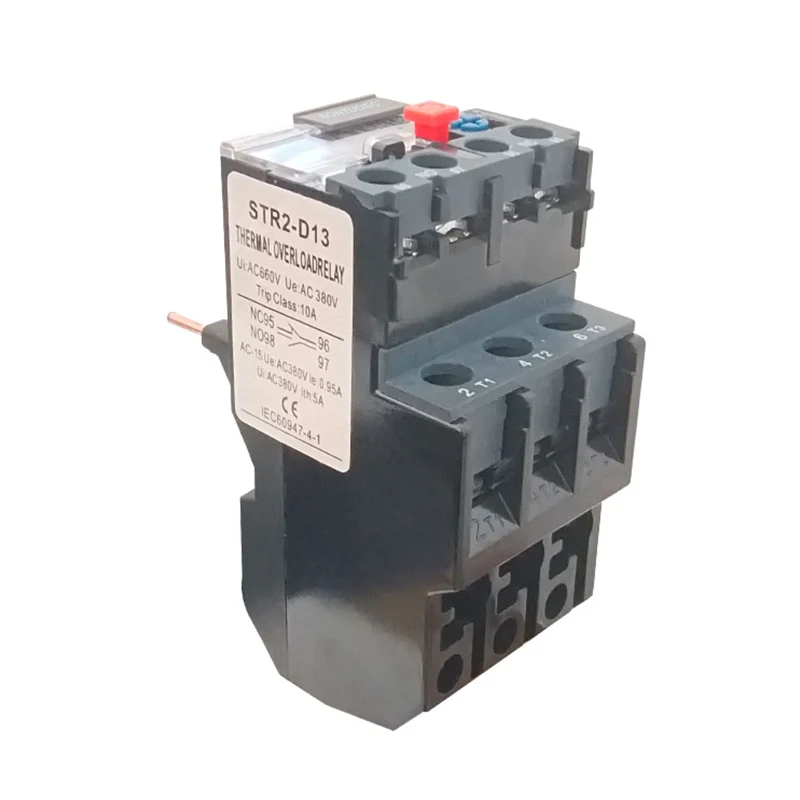

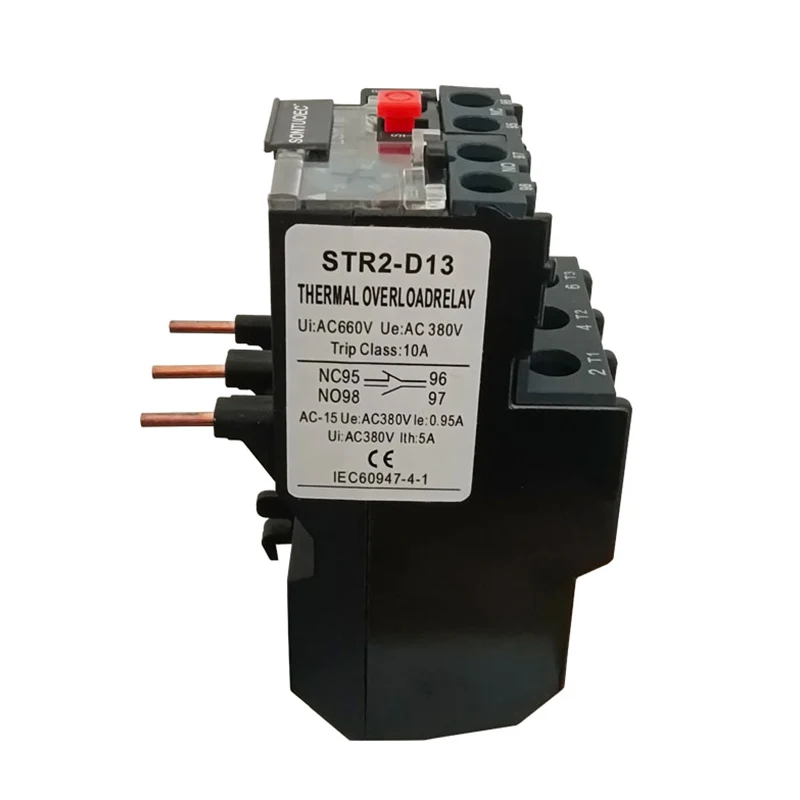

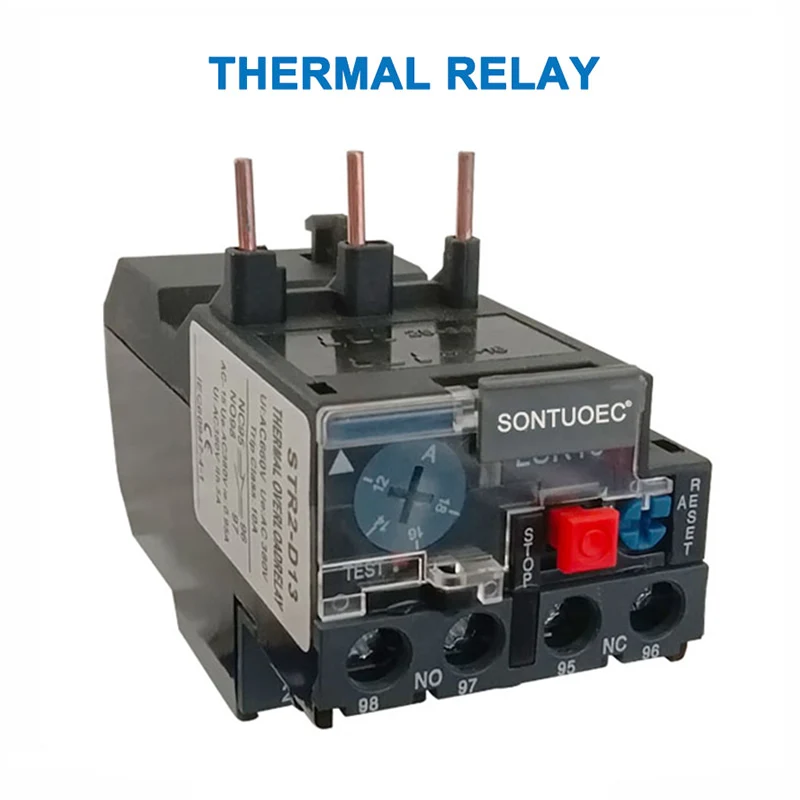

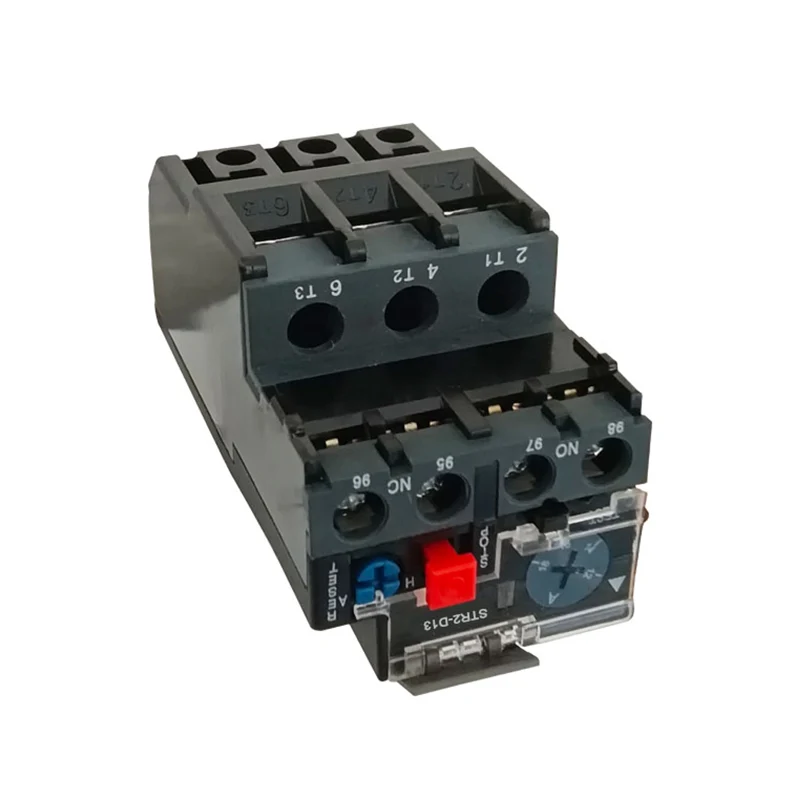

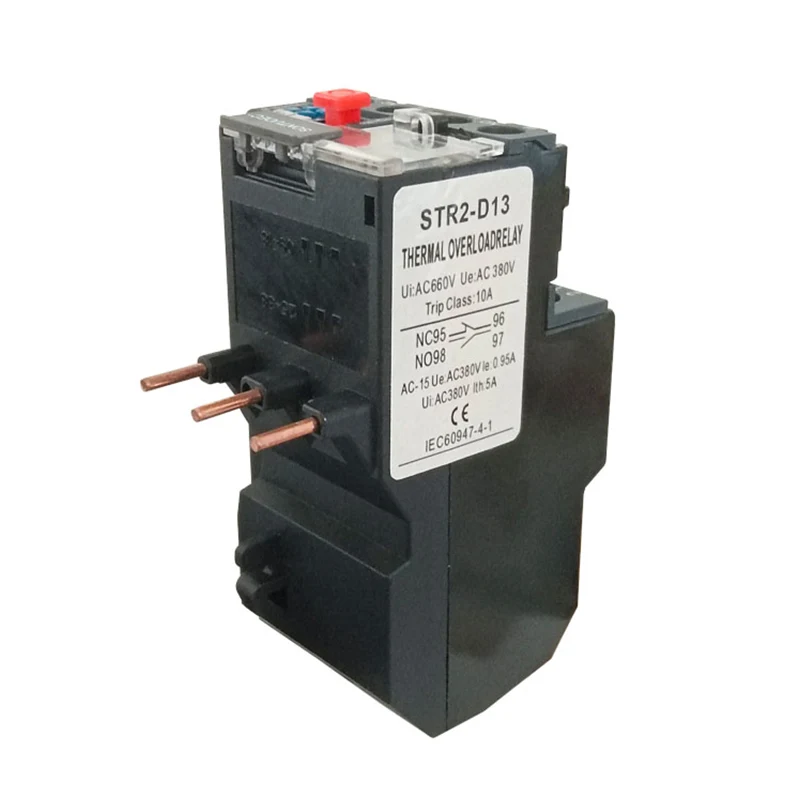

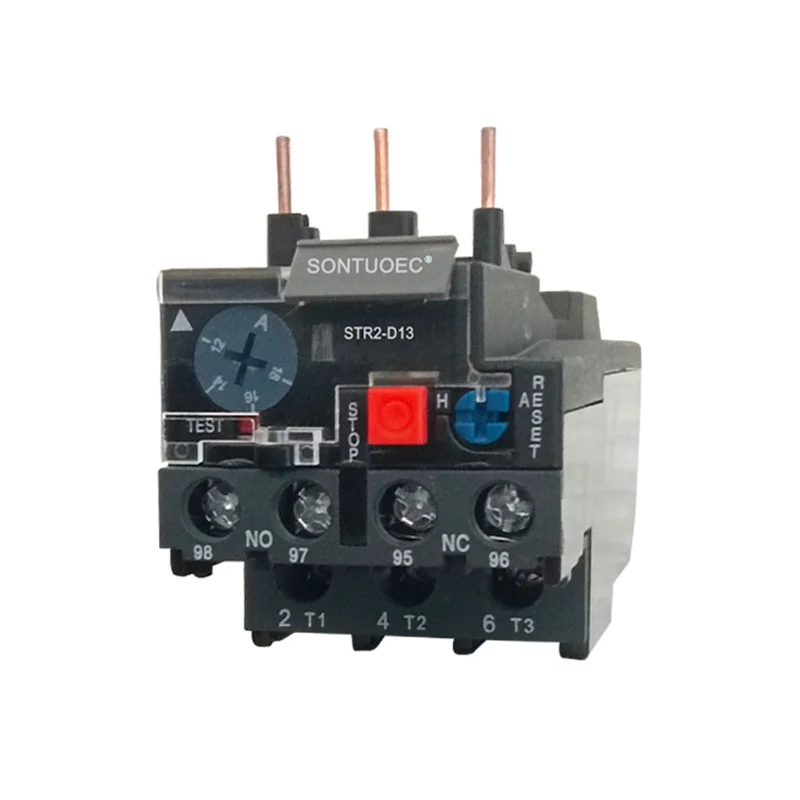

एसटी 2-डी 13 थर्मल रिले

वैशिष्ट्ये:

मुख्य तंत्रज्ञ पॅरामीटर्स

रचना आणि रचना

एसटीआर 2-डी 13 थर्मल रिलेमध्ये प्रामुख्याने हीटिंग एलिमेंट, बिमेटल, संपर्क आणि प्रसारण आणि समायोजन यंत्रणेचा संच असतो. त्यापैकी, हीटिंग एलिमेंट हा लहान प्रतिकार मूल्यासह प्रतिरोध वायरचा एक तुकडा आहे, जो संरक्षित करण्यासाठी मोटरच्या मुख्य सर्किटमध्ये मालिकेत जोडलेला आहे; बिमेटल शीट दोन प्रकारच्या धातूच्या चादरीने बनविली जाते ज्यात थर्मल विस्ताराचे वेगवेगळे गुणांक एकत्र गुंडाळले जातात आणि एकत्र दाबले जातात आणि जेव्हा विद्युत प्रवाह हीटिंग एलिमेंटमधून जातो तेव्हा उष्णतेमुळे बिमेटल शीट वाकली जाईल.

तांत्रिक मापदंड

एसटीआर 2-डी 13 थर्मल रिलेच्या मुख्य तांत्रिक पॅरामीटर्समध्ये रेट केलेले व्होल्टेज, रेटेड करंट, रेटेड फ्रिक्वेन्सी आणि सुधारित चालू श्रेणी समाविष्ट आहे. त्यापैकी, रेट केलेले व्होल्टेज एसटीआर 2-डी 13 थर्मल रिले सामान्यत: 220 व्ही, 380 व्ही, 600 व्ही इत्यादी कार्य करू शकते अशा सर्वाधिक व्होल्टेज मूल्याचा संदर्भ देते; रेट केलेले प्रवाह एसटीआर 2-डी 13 थर्मल रिलेद्वारे वर्तमान संदर्भित करते; रेटेड वारंवारता सामान्यत: 45-62 हर्ट्जच्या अनुषंगाने डिझाइन केली जाते; रेटेड करंटची श्रेणी एसटीआर 2-डी 13 थर्मल रिलेच्या क्रियेच्या वेळेच्या दरम्यानच्या संबंध आणि विशिष्ट प्रवाहाच्या स्थितीत सध्याच्या विपरित प्रमाणात प्रमाणातील चौरस यांचे वर्णन करते.

ऑपरेटिंग वैशिष्ट्ये

एसटीआर 2-डी 13 थर्मल रिलेची ऑपरेटिंग वैशिष्ट्ये प्रामुख्याने त्याच्या अंतर्गत बिमेटल आणि हीटिंग घटकावर अवलंबून असतात. जेव्हा मोटर ओव्हरलोड होते, तेव्हा वळणात चालू वाढते आणि एसटीआर 2-डी 13 थर्मल रिले घटकांद्वारे चालू देखील वाढते, ज्यामुळे द्विपक्षीय उच्च तापमानात वाढते आणि मोठ्या प्रमाणात वाकते, ज्यामुळे कनेक्टिंग रॉडला क्रियेत ढकलले जाते आणि नियंत्रण सर्किट डिस्कनेक्ट होते. एसटीआर 2-डी 13 थर्मल रिले कार्यान्वित झाल्यानंतर, बायमेटलला रीसेट करण्यापूर्वी थंड होण्याच्या कालावधीची आवश्यकता असते.

भूमिका आणि अनुप्रयोग

एसटीआर 2-डी 13 थर्मल रिले प्रामुख्याने ओव्हरलोड्स, फेज ब्रेक आणि असंतुलित तीन-चरण वीजपुरवठा यासारख्या दोषांपासून इलेक्ट्रिक मोटर्सचे संरक्षण करण्यासाठी वापरले जातात. मोटर सर्किट्समध्ये, शॉर्ट-सर्किट संरक्षणासह सर्किट ब्रेकर्सच्या संयोगाने एसटीआर 2-डी 13 थर्मल रिले सर्वात प्रभावी असतात. याव्यतिरिक्त, एसटीआर 2-डी 13 थर्मल रिले इतर विद्युत उपकरणे किंवा इलेक्ट्रिकल सर्किट्सच्या ओव्हरलोड संरक्षणासाठी देखील वापरली जाऊ शकतात.

निवड आणि वापरासाठी खबरदारी

एसटीआर 2-डी 13 थर्मल रिले निवडताना, मोटरच्या रेट केलेल्या प्रवाहानुसार, कार्यरत वातावरण, लोडचे वर्तमान, लोड आणि इतर घटकांचे स्वरूप सुरू केल्यानुसार व्यापक विचार केला पाहिजे. एसटीआर 2-डी 13 थर्मल रिले कोरड्या, हवेशीर, नॉन-कॉरोसिव्ह गॅस वातावरणात स्थापित केले जावे आणि त्याची वायरिंग योग्य आणि टणक आहे याची खात्री करुन घ्यावी.

वापराच्या वेळी, एसटीआर 2-डी 13 थर्मल रिलेची कार्यरत स्थिती नियमितपणे तपासली पाहिजे आणि त्याचे सामान्य ऑपरेशन आणि सुरक्षितता सुनिश्चित करण्यासाठी. जर मोटर ओव्हरलोड सदोष असेल तर, मोटर पुन्हा सहजपणे सुरू करणे टाळण्यासाठी, एसटीआर 2-डी 13 थर्मल रिले स्वहस्ते रीसेट केले जावे.
