लेसर प्रिंटिंग मोल्ड केलेले केस सर्किट ब्रेकर एमसीसीबी एक विद्युत डिव्हाइस आहे जे शेल रॅपिंगसह सर्किट्सचे संरक्षण करण्यासाठी वापरले जाते आणि संपर्क, फ्यूज आणि इलेक्ट्रोमॅग्नेटिक रीलिझ सारख्या मुख्य घटक असलेले आतील भाग. जेव्हा वर्तमान सेट मूल्यापेक्षा जास्त असेल, तेव्हा फ्यूज द्रुतगतीने वाहू शकेल, इलेक्ट्रोमॅग्नेटिक रीलिझ कार्य करण्यासाठी ट्रिगर होईल, ज्यामुळे संपर्क द्रुतगतीने उघडले जातील, ज्यामुळे सर्किट कापून टाकले जाईल आणि ओव्हरलोड किंवा शॉर्ट सर्किटमुळे विद्युत उपकरणांचे नुकसान रोखले जाईल.
प्रकार |
क्रमांक ध्रुव |
रेट केलेले चालू (अ) |
शॉर्ट सर्किट आयसीयू/आयसीएस क्षमता व्यत्यय आणत आहे |
|||||||
एसी |
||||||||||
230 व्ही |
250 व्ही |
380 व्ही |
400 व्ही |
415 व्ही |
460 व्ही |
500 व्ही |
600 व्ही |
|||
Sbe52b |
2 पी |
15,20,30,40,50 |
50/25 |
15/17.5 |
30/15 |
30/15 |
14/13 |
14/7 |
7.5/4 |
7.5/4 |

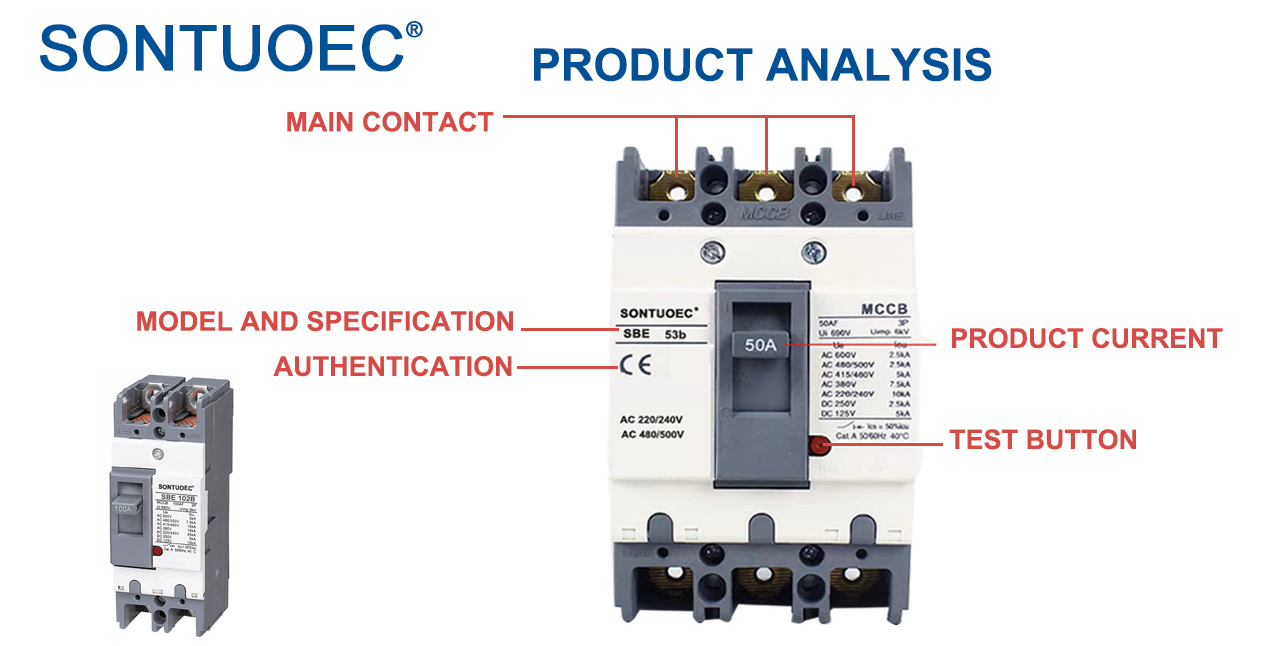

Sbe53b |
3 पी |
15,20,30,40,50 |
50/25 |
15/17.5 |
30/15 |
30/15 |
14/13 |
14/7 |
7.5/4 |
7.5/4 |
Sbe54b |
4 पी |
15,20,30,40,50 |
50/25 |
15/17.5 |
30/15 |
30/15 |
14/13 |
14/7 |
7.5/4 |
7.5/4 |

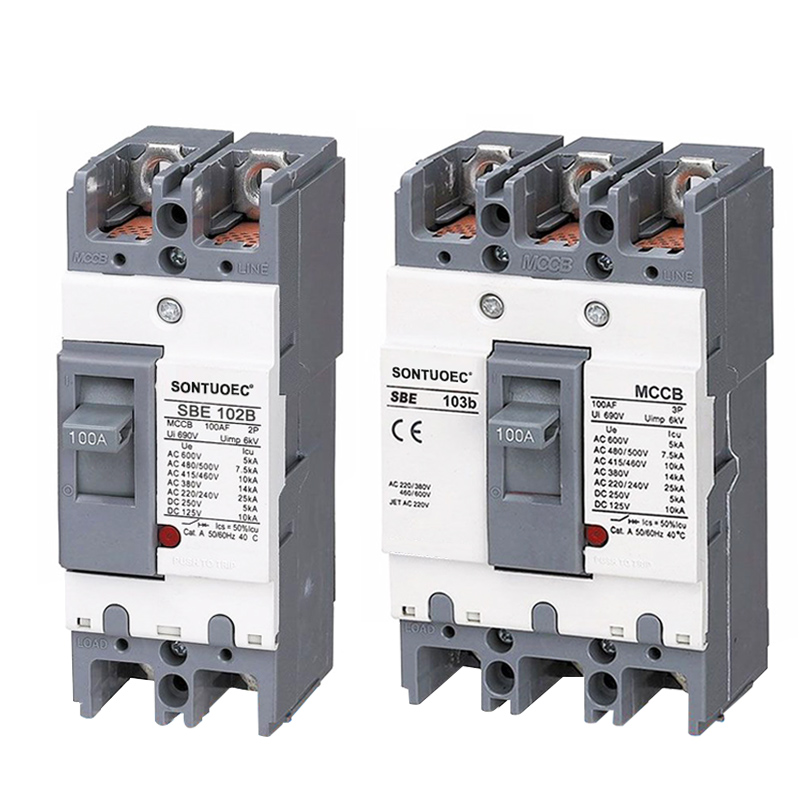

Sbe102 बी |
2 पी |
60,75,100 |
50/25 |
15/17.5 |
30/15 |
30/15 |
14/13 |
14/7 |
7.5/4 |
7.5/4 |

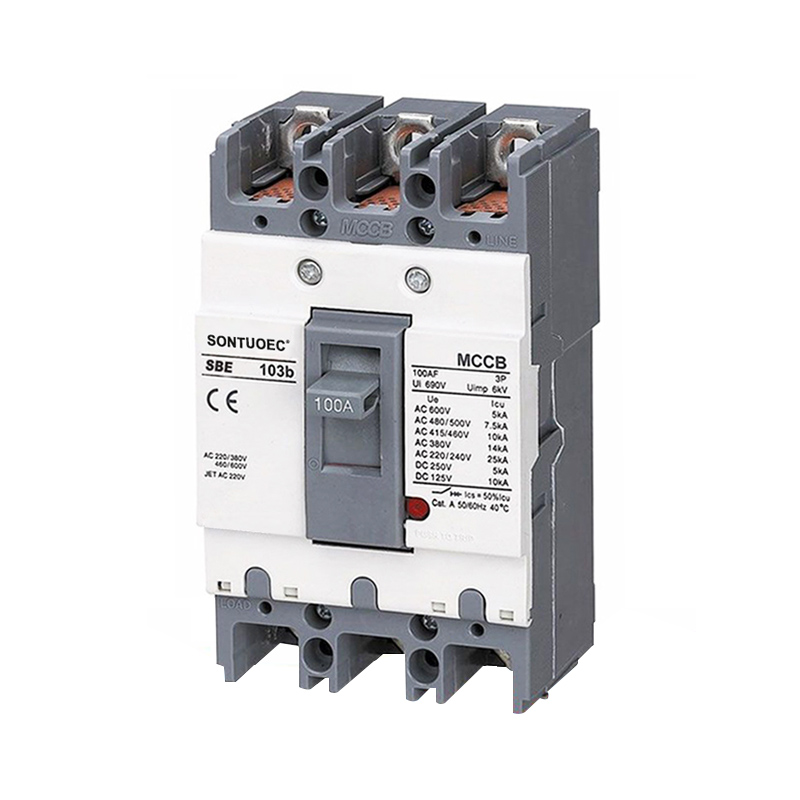

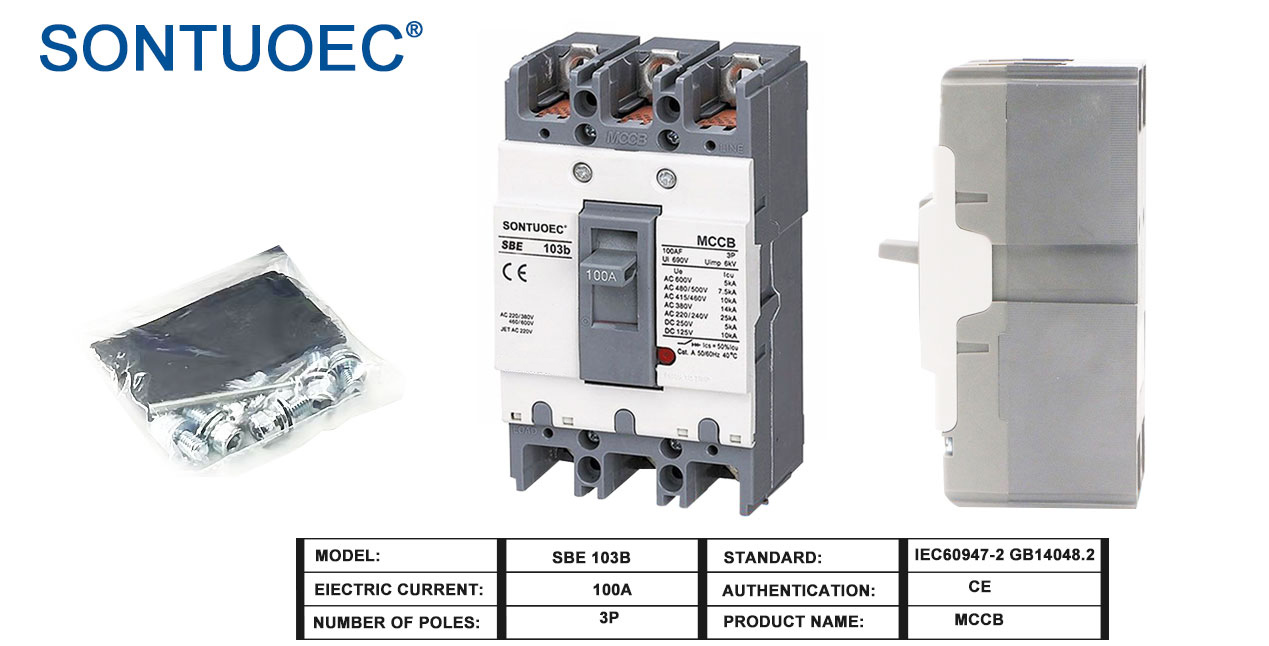

Sbe103 बी |
3 पी |
60,75,100 |
50/25 |
15/17.5 |
30/15 |
30/15 |
14/13 |
14/7 |
7.5/4 |
7.5/4 |
Sbe104 बी |
4 पी |
60,75,100 |
50/25 |
15/17.5 |
30/15 |
30/15 |
14/13 |
14/7 |
7.5/4 |
7.5/4 |

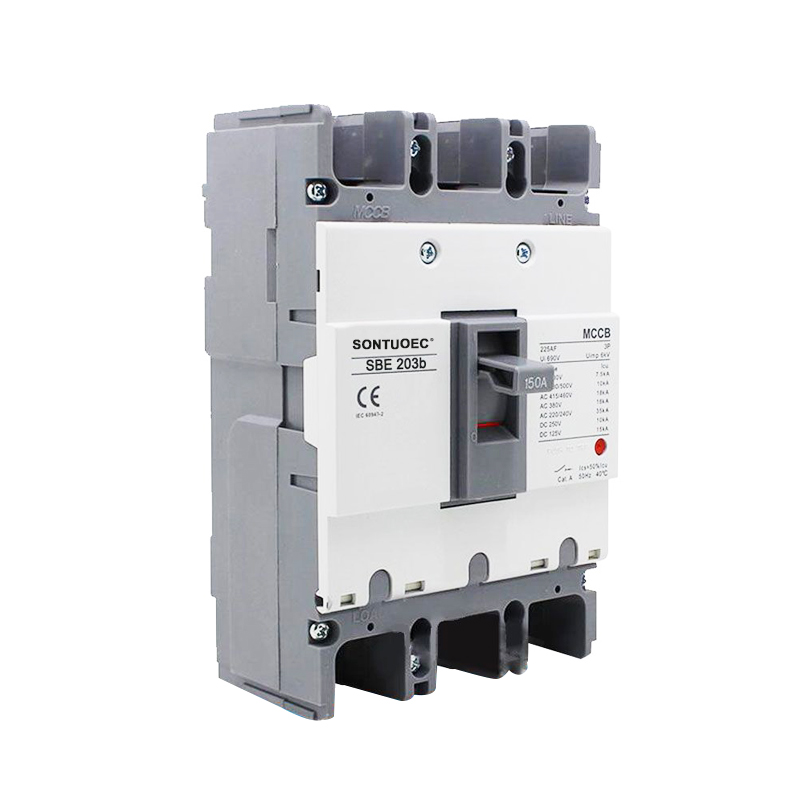

Sbe203b |
3 पी |
125,150,175,200,225,250 |
25/13 |
10/5 |
18/10 |
18/10 |
18/10 |
15/7.5 |
7.5/4 |
7.5/4 |
Sbe403b |
3 पी |
250,300,350,400 |
50/25 |
15/17.5 |
35/18 |
35/18 |
35/18 |
35/18 |
25/13 |
22/11 |
उच्च रेटेड चालू आणि शॉर्ट सर्किट क्षमता: एमसीसीबीमध्ये सर्किट्सला नुकसानापासून अधिक विश्वसनीयरित्या संरक्षण देण्यासाठी उच्च रेट केलेले चालू आणि रेट केलेले शॉर्ट सर्किट क्षमता आहे.
एकाधिक संरक्षण कार्ये: एमसीसीबी सहसा ओव्हरलोड संरक्षण, शॉर्ट-सर्किट संरक्षण आणि भूकंप संरक्षण यासारख्या एकाधिक संरक्षण कार्येसह सुसज्ज असतात, जे वास्तविक गरजेनुसार कॉन्फिगर केले जाऊ शकतात.
मॅन्युअल आणि स्वयंचलित ऑपरेशन: एमसीसीबी मॅन्युअल आणि स्वयंचलित ऑपरेशन फंक्शन्ससह सुसज्ज आहेत, जे वापरकर्त्यांना नियंत्रित करणे आणि देखभाल करणे सोपे आहे.
उच्च सुस्पष्टता आणि उच्च कार्यक्षमता: प्रगत मुद्रांकन तंत्रज्ञान आणि प्रक्रियेच्या प्रवाहासह निर्मित, यात उच्च सुस्पष्टता आणि उच्च उत्पादन कार्यक्षमता आहे.
लवचिक कॉन्फिगरेशन: समायोज्य रेट केलेल्या चालू श्रेणीसह, एमसीसीबी वेगवेगळ्या विद्युत भारांच्या गरजेनुसार अनुकूल करण्यास सक्षम आहे आणि वास्तविक परिस्थितीनुसार लवचिकपणे कॉन्फिगर केले जाऊ शकते.
मजबूत पर्यावरणीय अनुकूलता: उच्च तापमान, कमी तापमान किंवा आर्द्रता यासारख्या कठोर वातावरणात एमसीसीबी चांगली कामगिरी राखण्यास सक्षम आहे आणि त्याचे गंज-प्रतिरोधक आणि धूळ- आणि जल-पुरावा डिझाइन कठोर औद्योगिक वातावरणात विश्वासार्हपणे कार्य करण्यास सक्षम करते.
लेझर प्रिंटिंग मोल्डिंग केस सर्किट ब्रेकर एमसीसीबी औद्योगिक किंवा व्यावसायिक शक्ती आणि एसी 50/60 हर्ट्जसह प्रकाशयोजना योग्य आहे, एसी 600 व्ही/ डीसी 250 व्ही पर्यंतचे कार्यरत व्होल्टेज, 630 ए पर्यंत चालू आहे. स्थिर आणि विश्वासार्ह कार्य, सुंदर देखावा, लहान आकार आणि दीर्घ आयुष्य या वर्णांसह हा एक प्रकारचा आर्थिकदृष्ट्या ब्रेकर आहे. हे लाइन आणि क्वचितच प्रारंभिक मोटरच्या रूपांतरणासाठी वापरले जाऊ शकते. तोटा-व्होल्टेज, अंडर-व्होल्टेज टाळण्यासाठी संरक्षण कार्य असलेल्या अॅक्सेसरीज स्थापित करण्यासाठी हे देखील संलग्न केले जाऊ शकते. उत्पादन फ्रंट बोर्ड आणि बॅक बोर्डसह कनेक्शन लाइन स्थापित करू शकते, हे दुर्गम अंतरावर नियंत्रित करण्यासाठी हाताने चालवणारी उपकरणे किंवा मोटर-ऑपरेटिंग उपकरण देखील सुसज्ज करू शकते. प्रकार म्हणजे कॅबे 52 बी, 53 बी, 54 बी, 102 बी, 103 बी, 104 बी, 202 बी, 203 बी, 204 बी, 402 बी, 403 बी, 404 बी, 602 बी, 603 बी, 604 बी, 802 बी, 803 बी, 804 बी, इटीसी.
उ. आम्ही उत्कृष्ट ज्योत-रिटर्डंट, चांगले इन्सुलेशन कामगिरी आणि उच्च तापमान प्रतिरोध वर्णांसह मोल्ड केलेली सामग्री वापरतो.
ब. आम्ही जाड गॅल्वनाइज्ड शीट कॉपरचा अवलंब करतो, हे वाहक धाग्याचे दोष सहजपणे दात घसरत नाही.
सी. नवीन डिझाइन रचना सौंदर्याचा आणि कॉम्पॅक्ट आकार, चांगले देखावा आणि प्रभावी आहे.
D. प्रगत प्रक्रिया तंत्रज्ञान.
औद्योगिक क्षेत्रः औद्योगिक उत्पादनाची सुरक्षा आणि स्थिरता सुनिश्चित करण्यासाठी एमसीसीबी सामान्यत: कारखाना उपकरणे आणि मशीन नियंत्रित करण्यासाठी आणि संरक्षण करण्यासाठी वापरले जातात.
व्यावसायिकः एमसीसीबीचा वापर मोठ्या इमारती आणि व्यावसायिक परिसराच्या विद्युत प्रणालींमध्ये वीज वितरित आणि सर्किट्सचे संरक्षण करण्यासाठी केला जातो.
निवासी: निवासी विजेची सुरक्षा सुनिश्चित करण्यासाठी एमसीसीबीएस देखील होम सर्किट्स आणि इलेक्ट्रिकल उपकरणांचे संरक्षण करण्यासाठी मोठ्या प्रमाणात वापरला जातो.
वाहतूक आणि ऊर्जा: एमसीसीबी देखील रहदारी सिग्नल, रेलमार्ग सिग्नल, सबवे सिस्टम तसेच विद्युत उपकरणांचे स्थिर ऑपरेशन आणि द्रुत डिस्कनेक्शन संरक्षण सुनिश्चित करण्यासाठी पॉवर प्लांट्स आणि ट्रान्समिशन सिस्टममध्ये महत्त्वपूर्ण भूमिका बजावतात.
