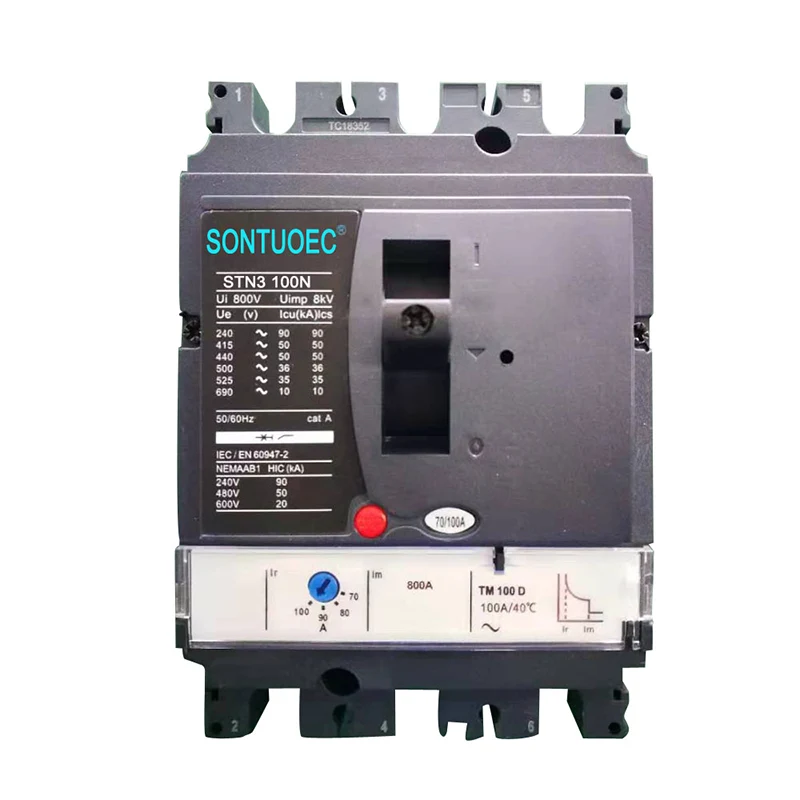

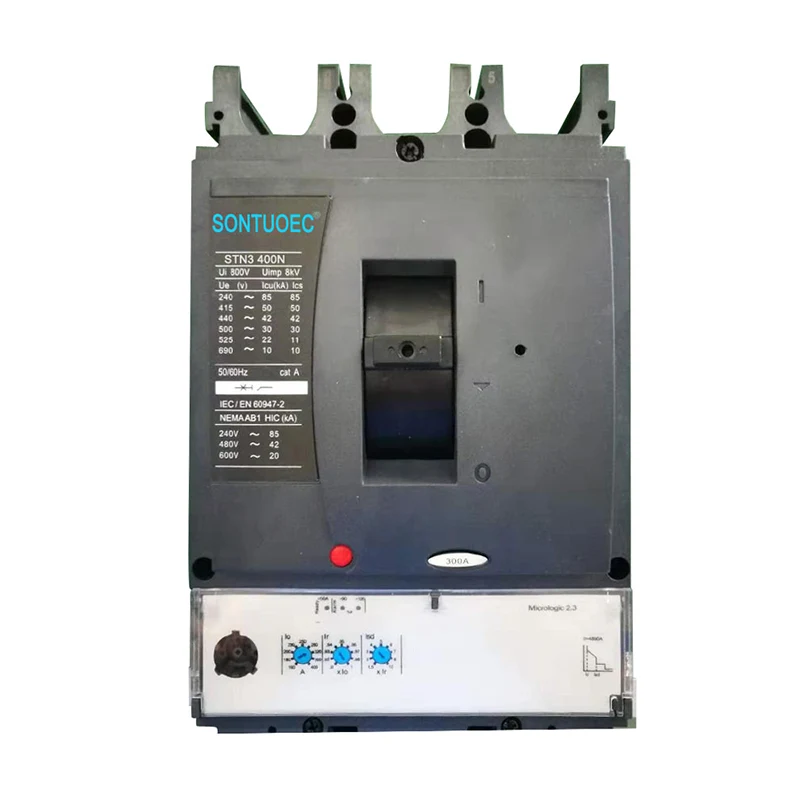

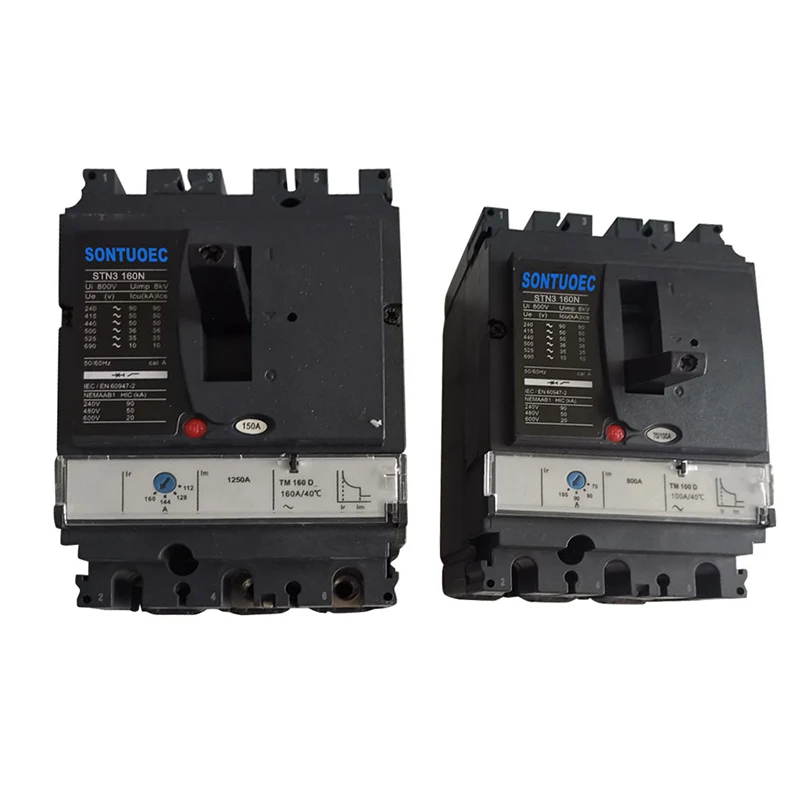

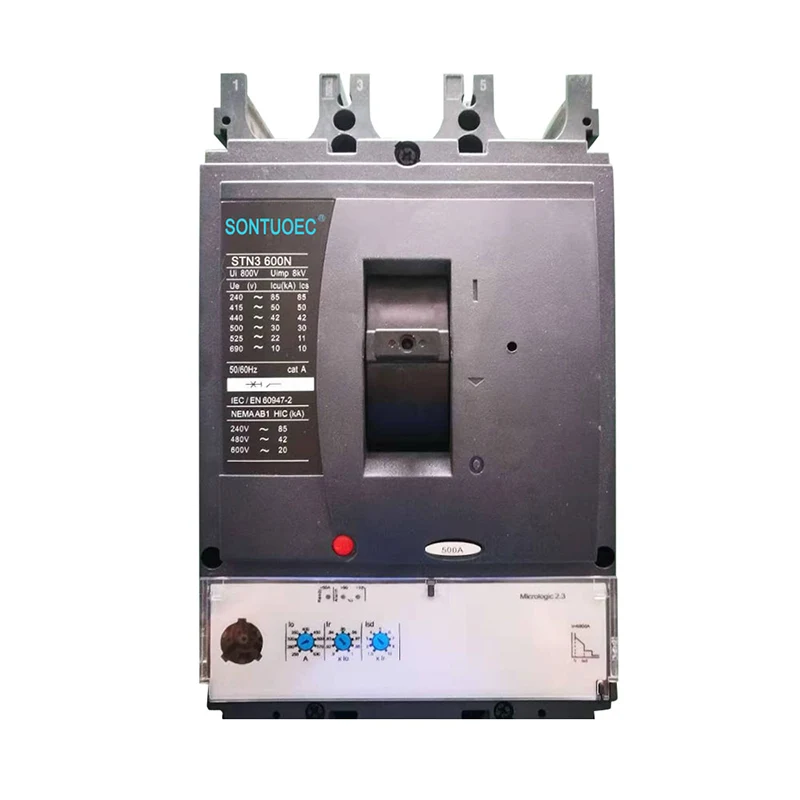

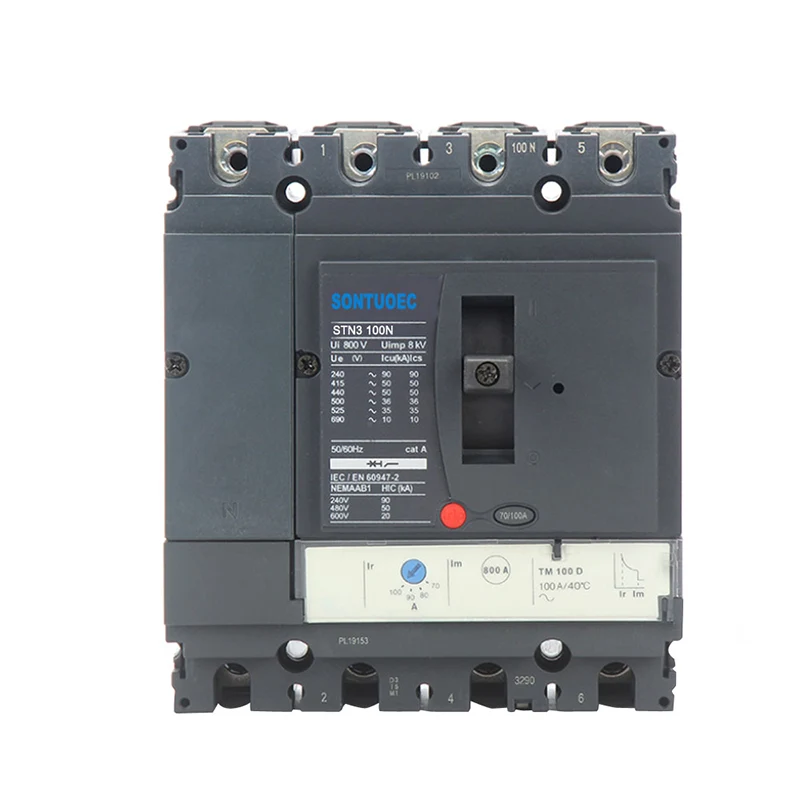

एसटीएन 3 प्रकार मोल्डेड केस सर्किट ब्रेकर

एसटीएन 3 प्रकार मोल्डेड केस सर्किट ब्रेकर विविध अनुप्रयोगांमध्ये विद्युत संरक्षणासाठी एक विश्वासार्ह आणि प्रगत समाधान आहे. त्याची कॉम्पॅक्ट डिझाइन, सर्वसमावेशक संरक्षण वैशिष्ट्ये आणि संप्रेषण क्षमता आधुनिक इलेक्ट्रिकल सिस्टमसाठी एक आदर्श निवड करतात.

मॉडेल:STN3

चौकशी पाठवा

उत्पादन वर्णन

वैशिष्ट्ये	एसटीएन 3 100				एसटीएन 3 160				एसटीएन 3 250				एसटीएन 3 400				एसटीएन 3 630
फ्रेम चालू (अ)	100				160				250				400				630
खांबाची संख्या	3		4		3		4		3		4		3		4		3		4
अंतिम ब्रेकिंग क्षमता (आयसीयू, केए)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
एसी 220 /240 व्ही (येथून)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
एसी 380/415 व्ही (केए)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
रेट केलेले इन्सुलेशन व्होल्टेज	Ac800v
रेटिंग वर्किंग व्होल्टेज	एसी 690 व्ही
रेटेड करंट, थर्मल ट्रिपिंग, टीएमडी, ए	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
रेट केलेले चालू, इलेक्ट्रॉनिक ट्रिपिंग, माइक, ए	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
सहाय्यक, सतर्क, फॉल्ट अ‍ॅक्सेसरीज	किंवा/एसडी/एसडीई/एसडीएक्स
शंट आणि व्होल्टेज कॉइल अंतर्गत	एमएक्स/एमएन
यांत्रिक जीवन	50000				40000				20000				15000				15000
विद्युत जीवन	30000				20000				10000				6000				4000

मॉडेल क्र.	Stn3
मानक:	आयईसी 60947-2
कंस-विस्तारित माध्यम	हवा
रचना	एमसीसीबी
प्रकार	मौलेडे केस सर्किट ब्रेकर
प्रमाणपत्र	सीई
मंजुरी	सीई, आयएसओ 9001
वितरण वेळ	20 दिवसांच्या आत
तपशील	63 ए -630 ए
मूळ	वेन्झो झांजियांग
उत्पादन क्षमता	2000 पीस/आठवडा
वेग	सामान्य प्रकार सर्किट ब्रेकर
स्थापना	निश्चित
ध्रुव क्रमांक	3 पी 4 पी
कार्य	पारंपारिक सर्किट ब्रेकर, सर्किट-ब्रेकर अपयश संरक्षण, ओव्हरकंटंट संरक्षण
किंमत	फॅक्टरी किंमत
हमी वेळ	12 महिने
परिवहन पॅकेज	अंतर्गत बॉक्स/पुठ्ठा
ट्रेडमार्क	ESOEEC, WZSCEC, ESUTUNE, imdec
एचएस कोड	8536200000

मुख्य वैशिष्ट्ये

• संरक्षण आणि कार्यक्षमता: हे ब्रेकर ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षणासह इलेक्ट्रिकल सिस्टमसाठी विस्तृत संरक्षण देतात. जेव्हा एखादी चूक उद्भवते तेव्हा ते स्वयंचलितपणे सर्किट डिस्कनेक्ट करण्यासाठी डिझाइन केलेले आहेत, उपकरणांचे नुकसान रोखतात आणि सुरक्षितता सुनिश्चित करतात.

• शेल चालू आणि रेट केलेले चालू: शेल करंट (उदा. 160 एन) ब्रेकरच्या घरांची जास्तीत जास्त विस्तार करण्यायोग्य व्यत्यय क्षमता दर्शवते. रेट केलेले वर्तमान (उदा. 100 ए) जास्तीत जास्त सामान्य ऑपरेटिंग चालू आहे ओव्हरकंट्समुळे ट्रिपिंग रोखण्यासाठी सर्किट ओलांडू नये.

• पोल कॉन्फिगरेशन: भिन्न विद्युत प्रणाली आणि अनुप्रयोगांसाठी योग्य 3-पोल (3 पी) आणि 4-पोल (4 पी) कॉन्फिगरेशनमध्ये उपलब्ध.

• इलेक्ट्रॉनिक ट्रिप युनिट्स: प्रगत इलेक्ट्रॉनिक ट्रिप युनिट्स अचूक मोजमाप आणि संप्रेषण क्षमता प्रदान करतात, ज्यामुळे वास्तविक-वेळ देखरेख आणि इलेक्ट्रिकल पॅरामीटर्सचे निदान करण्याची परवानगी मिळते.

• कॉम्पॅक्ट डिझाइनः कॉम्पॅक्ट एनएसएक्स मालिका, विशेषतः, त्याच्या कॉम्पॅक्ट डिझाइनसाठी ओळखली जाते, जी उर्जा कार्यक्षमता, मोजमाप, व्यवस्थापन आणि संप्रेषण साधनांची जोड देते.

अनुप्रयोग

• औद्योगिक वापर: विविध उपकरणे आणि यंत्रसामग्रीमध्ये विद्युत उर्जा वितरीत आणि संरक्षण करण्यासाठी औद्योगिक सेटिंग्जमध्ये मोठ्या प्रमाणात वापरला जातो.

• ऊर्जा आणि पायाभूत सुविधा: ऊर्जा वितरण नेटवर्क आणि पायाभूत सुविधा प्रकल्पांमधील अनुप्रयोगांसाठी योग्य.

• व्यावसायिक आणि निवासी: मुख्य आणि दुय्यम वितरण प्रणालींसाठी व्यावसायिक इमारती आणि निवासी घरांमध्ये देखील वापरले जाते.

कॉम्पॅक्ट एनएसएक्स मालिकेची अतिरिक्त वैशिष्ट्ये

Ween वर्धित संरक्षण: डबल-रोटेशन संपर्क आणि उर्जा ट्रिपिंग यासारख्या वैशिष्ट्यांमुळे दोषांविरूद्ध विश्वसनीय संरक्षण सुनिश्चित करणे.

• निवडक समन्वय: सुधारित निवडकतेमुळे दोषांदरम्यान अप्रभावित सर्किट्सवर वीजपुरवठा चालू ठेवण्यास मदत होते.

• संप्रेषण क्षमता: मोडबस कम्युनिकेशन मॉड्यूल आणि बीएससीएम (ब्रेकर स्टेटस कंट्रोल मॉड्यूल) सर्किट ब्रेकर आणि पर्यवेक्षी प्रणाली दरम्यान डेटा प्रसारण सक्षम करते.

• प्रदर्शन आणि देखरेख: "तयार" एलईडी आणि इतर निर्देशक रिअल-टाइम स्थिती माहिती प्रदान करतात, तर एफडीएम 121 कॅबिनेट दरवाजा प्रदर्शन युनिट विविध मोजलेले पॅरामीटर्स दर्शवू शकते.

Nen देखभाल आणि कॉन्फिगरेशन: देखभाल निर्देशक संपर्क, लोड प्रोफाइल आणि ऑपरेशन मोजणी, भविष्यवाणीच्या देखभालीसाठी मदत करतात.
