सेफ्टी ब्रेकर एमसीसीबी 3 पी

सेफ्टी ब्रेकर एमसीसीबी 3 पीचे ऑपरेटिंग तत्त्व चुंबकीय ट्रिगर आणि थर्मल प्रतिसादकर्त्याच्या संयोजनावर आधारित आहे. जेव्हा सर्किटमध्ये ओव्हरलोड किंवा शॉर्ट-सर्किट येते तेव्हा वर्तमान नाटकीयरित्या वाढेल आणि चुंबकीय ट्रिगरला या विकृतीचा अर्थ होईल आणि सर्किट द्रुतगतीने कापले जाईल. दरम्यान, थर्मल प्रतिसादकर्ता सर्किटमधील तापमानातील बदल शोधतो आणि जेव्हा तापमान सेट मूल्यापेक्षा जास्त असेल तेव्हा एमसीसीबीला सर्किट कापण्यास ट्रिगर करते, ज्यामुळे उपकरणांचे नुकसान आणि अग्निशामक अपघातांना प्रभावीपणे प्रतिबंधित होते.

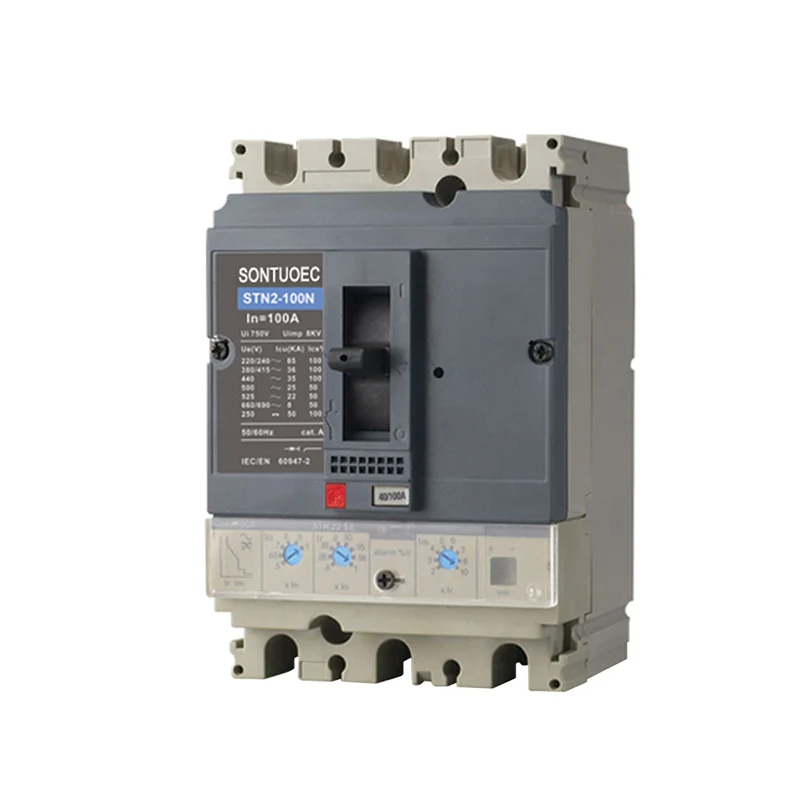

मॉडेल:STN2-100

चौकशी पाठवा

उत्पादन वर्णन

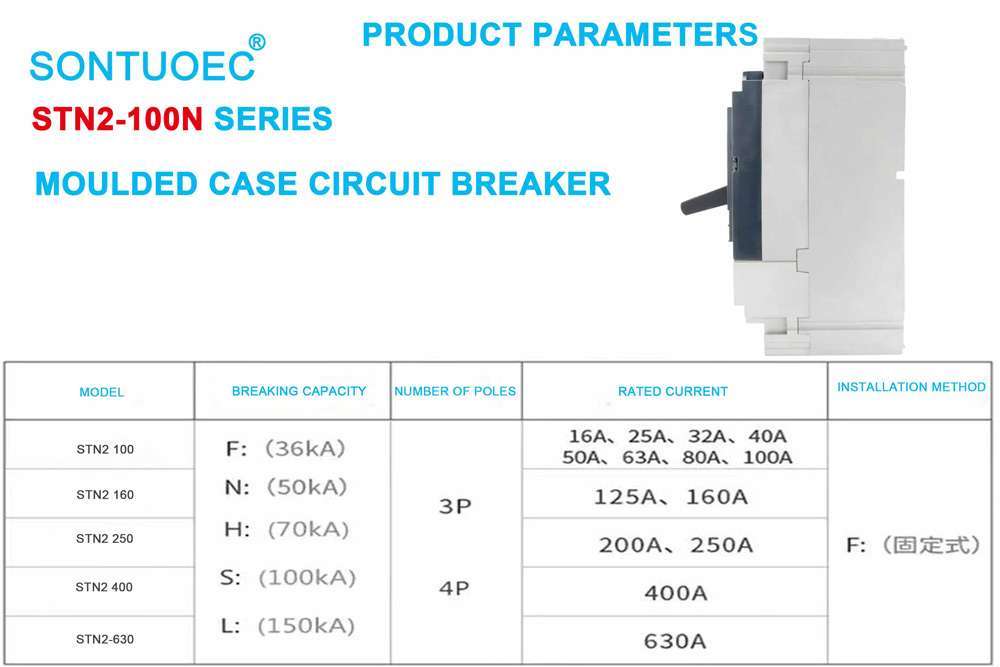

वैशिष्ट्ये	एसटीएन 2-100				एसटीएन 2-160				Stn2-250				Stn2-400				Stn2-630
फ्रेम चालू (अ)	100				160				250				400				630
खांबाची संख्या	3		4		3		4		3		4		3		4		3		4
अंतिम ब्रेकिंग क्षमता (आयसीयू, का)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
एसी 220 /240 व्ही (येथून)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
एसी 380/415 व्ही (केए)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
रेट केलेले इन्सुलेशन व्होल्टेज	Ac800v
रेटिंग वर्किंग व्होल्टेज	एसी 690 व्ही
रेट केलेले चालू, थर्मल ट्रिपिंग, टीएमडी, ए	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
रेट केलेले चालू, इलेक्ट्रॉनिक ट्रिपिंग, माइक, अ	40, 100				40, 100, 160				100, 160, 250				250, 400				250, 400, 630
सहाय्यक, सतर्क, दोष अ‍ॅक्सेसरीज	किंवा/एसडी/एसडीई/एसडीएक्स
शंट आणि व्होल्टेज कॉइल अंतर्गत	एमएक्स/एमएन
यांत्रिक जीवन	50000				40000				20000				15000				15000
विद्युत जीवन	30000				20000				10000				6000				4000

सेफ्टी ब्रेकर एमसीसीबी 3 पी/4 पी कॉम्पॅक्ट स्ट्रक्चर्स, पूर्ण मॉड्यूलरायझेशन, उच्च ब्रेकिंग आणि शून्य फ्लॅशओव्हर द्वारे वैशिष्ट्यीकृत नवीनतम वर्तमान मर्यादित तत्त्व आणि उत्पादन तंत्रज्ञान प्रतिबिंबित करते. सर्किट ब्रेकर ओव्हरलोड, शॉर्ट-सर्किट आणि अंडरव्होल्टेज प्रोटेक्शन डिव्हाइससह सुसज्ज आहे, जेणेकरून सर्किट आणि वीजपुरवठा उपकरणांचे नुकसान होण्यापासून संरक्षण मिळेल.

उत्पादन वैशिष्ट्ये

द्विध्रुवीय डिझाइनः एमसीसीबी 3 पी/4 पी द्विध्रुवीय डिझाइनचे आहे, याचा अर्थ सर्किटची सुरक्षा आणि स्थिरता सुनिश्चित करून एकाच वेळी शून्य आणि अग्निशामक दोन्ही तारा नियंत्रित करू शकतात.

उच्च सुस्पष्टता: उच्च सुस्पष्टता वर्तमान शोध कार्यासह, ते सर्किटमधील फॉल्टची परिस्थिती अचूकपणे निर्धारित करू शकते आणि वेळोवेळी सर्किट कापू शकते.

उच्च विश्वसनीयता: प्रगत तंत्रज्ञान आणि सामग्रीसह बनविलेले, यात उच्च विश्वसनीयता आणि स्थिरता आहे आणि विविध कठोर वातावरणात सामान्यपणे कार्य करू शकते.

स्थापित करणे आणि देखरेख करणे सोपे: वाजवी डिझाइन, स्थापित करणे सोपे आणि त्याच वेळी वापरकर्त्याचे ऑपरेशन आणि देखभाल खर्च कमी करणे, देखभाल करणे आणि पुनर्स्थित करणे सोपे आहे.
